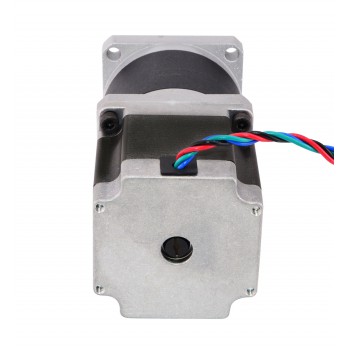

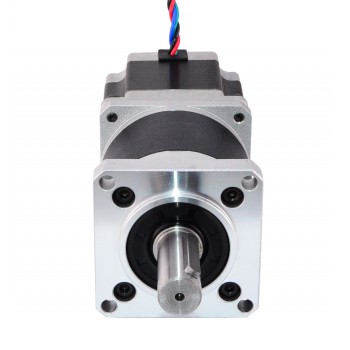

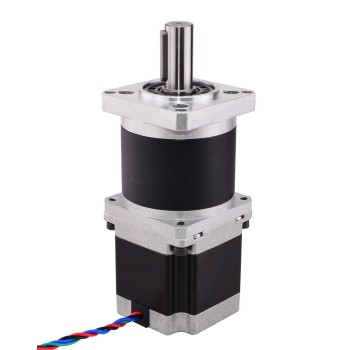

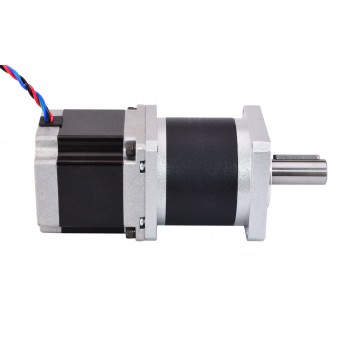

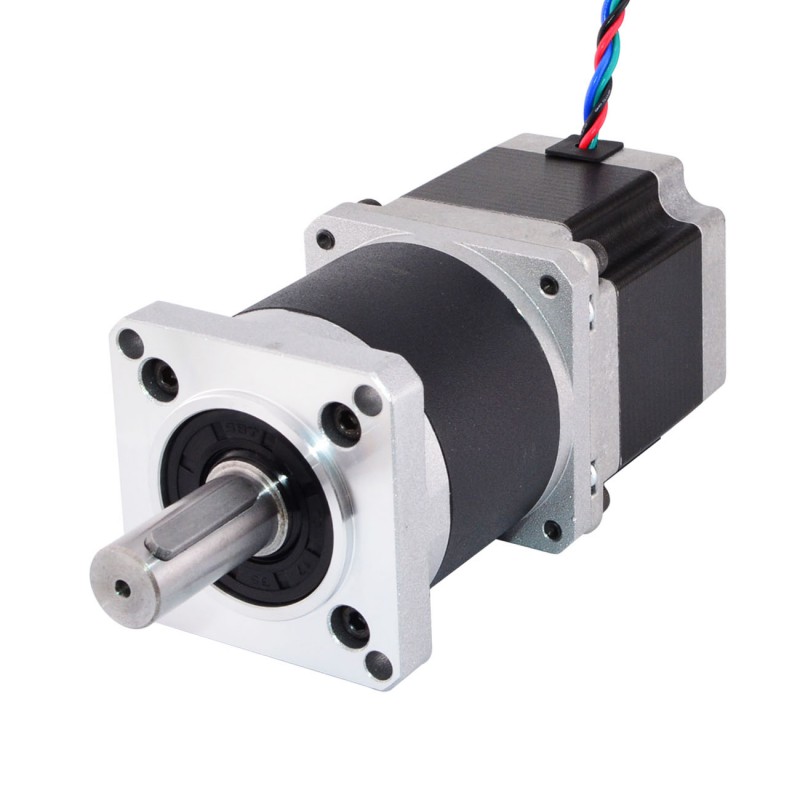

Moteur pas à pas nema 23 L=56mm 23HS22-2804S-HG50 avec 50:1 réducteur planétaire de haute précision
- Manuels et Documentation: Fiche de données:
Achat immédiat:€87,08
Ce moteur pas à pas Nema 23 avec un corps de 55 mm et un courant nominal de 2,8 A, intégré à un réducteur planétaire de 61,65 mm avec un rapport de démultiplication de 50:1. C'est une bonne solution pour les applications qui ont un espace spécial mais qui nécessitent une faible vitesse et/ou un couple élevé.
Spécification électrique
- Numéro du modèle: 23HS22-2804S-HG50
- Type de moteur: Bipolaires
- Angle par pas: 0,036 deg
- Couple de maintien sans boîte de vitesses: 103Ncm(146oz.in)
- Courant/phase: 2,8A
- Résistance de Phase: 0,9ohms
- Tension nominale: 2,5V
- Inductance de Phase: 2,8mH ± 20%(1KHz)
Spécifications de la boîte de vitesses
- Type de boîte à engrenages: planétaire
- Rapport de réduction: 50 : 1
- Efficacité: 90%
- Contrecoup: <=25 arcmin
- Couple maximal autorisé: 25Nm(3540oz.in)
- Moment admissible couple: 40Nm(5664oz.in)
- Charge radiale maximale de l'arbre: 400N
- Température ambiante: -10 - 90℃
- Classe d'isolation: B
- Bruit: <=50 dB
- Vie: 20000 h
Spécifications physiques
- Dimension de la bride: 57 x 57mm
- Longueur de motor: 55mm
- Longueur de la boîte de vitesses: 61,65mm
- Diamètre de l'arbre: Φ14mm
- Longueur d'arbre: 34mm
- Key-way Longueur: 25mm
- Nombre de câble: 4
- Longueur de câble: 320mm
- Poids: 1800g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
| Spécification de réducteur | |
|---|---|
| Contrecoup No-load(Max.°) | 0,25 |
| Efficacité | 90% |
| Rapport de vitesse | 50:1 |
| Longueur de la boîte de vitesses(mm) | 61.65 |
| Type de boîte de vitesses | Planétaires |
| Couple maximal admissible(Ncm) | 2500 |
| Couple maximal admissible(oz.in) | 3540.3 |
| Moment de couple admissible(Ncm) | 4000 / 5664.5 |
| Charge radiale maximale de l'arbre(N) | 400 |
| Spécification du moteur | |
| Inductance de Phase(mH) | 2,8 |
| Longueur de câble(mm) | 320 |
| Dimension de la bride | Nema 23 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 0,9 |
| Courant Nominal (A) | 2,8 |
| Diamètre de l'arbre(mm) | 14 |
| Longueur d'arbre(mm) | 34 |
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien sans boîte de vitesses(Ncm) | 103 |
| Couple de maintien sans boîte de vitesses(oz.in) | 145.86 |
| Longueur du moteur(mm) | 55 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | Key-way |
| Spécification physique | |
| Poids(g) | 1800 |
