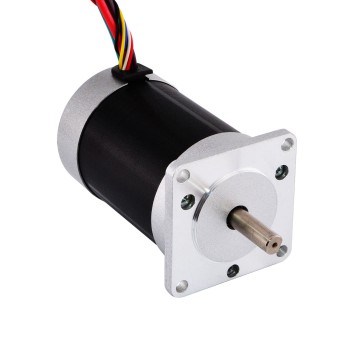

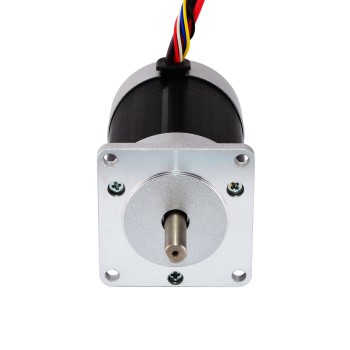

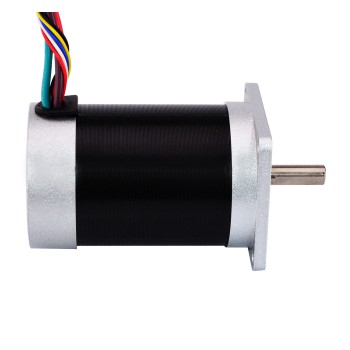

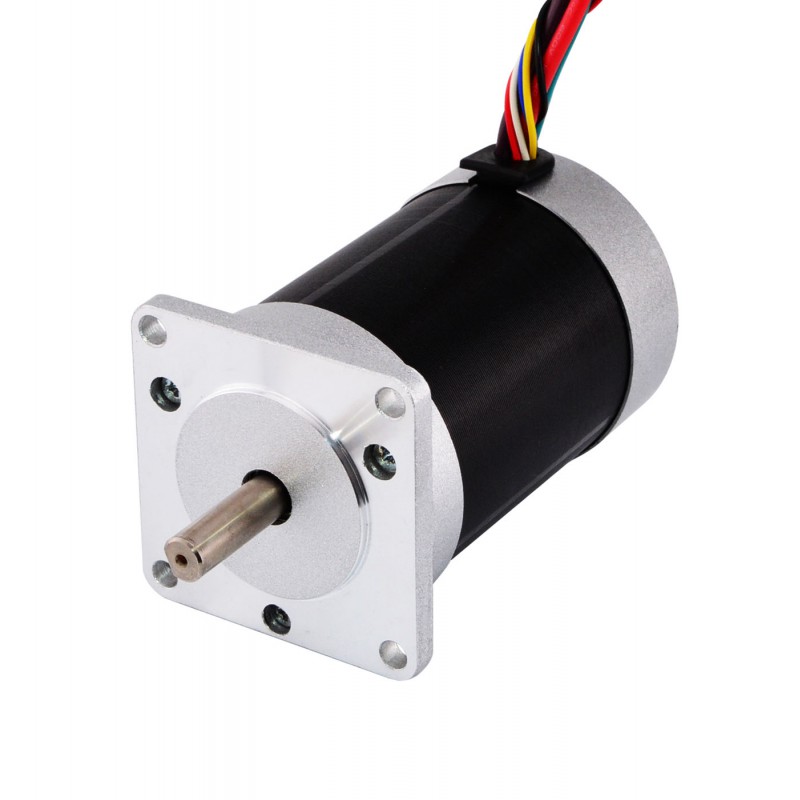

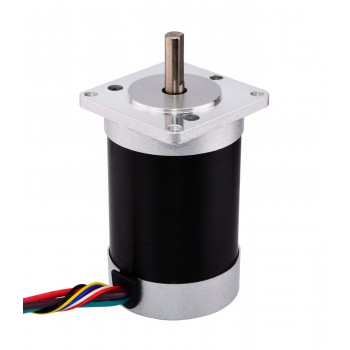

Moteur CC sans balais Ф57x89mm 57BLR90-24-01 24V 0,6Nm 220W 14,0A 3500tr/min
Achat immédiat:€50,42
Spécification électrique
- Numéro du modèle: 57BLR90-24-01
- Phase: 3
- Nombre de pôles: 4
- Tension nominale: 24V
- Vitesse évaluée: 3500±10% tr/min
- Couple évalué: 0,6Nm(84,97oz.in)
- Courant Nominal: 14±10%A
- Puissance nominale: 220W
- Classe d'isolation: Classe B
- La resistance d'isolement: 100MΩ min à 500VCC
- Test de résistance diélectrique: 500VCA pour 1 Minute
Spécification physique
- Dimension de la bride: Φ57mm
- Longueur du moteur: 89,1mm
- Diamètre de l'arbre: Φ8mm
- Longueur d'arbre: 25mm
- Type d'arbre: D-cut
- Longueur de D-Cut: 20mm
- Nombre de câble: 8
- Longueur de câble: 300mm
- Type de roulement: Roulement à billes NMB, C3
- Poids: 1kg
Rapport
|
U
|
V
|
W
|
+5V
|
GND
|
A
|
B
|
C
|
|
Orange
|
Vert
|
BRW
|
Rouge
|
Noir
|
Jaune
|
Blanc
|
Bleu
|
| Spécification du moteur sans balais | |
|---|---|
| Type de roulement | Roulement à billes NMB, C3 |
| Classe d'isolation | Class B |
| Nombre de câble | 8 |
| Nombre de phases | 3 |
| Nombre de pôles | 4 |
| Courant Nominal(A) | 14 |
| Puissance nominale(W) | 220 |
| Vitesse nominale (tr/min) | 3500±10% |
| Couple nominal(Nm) | 0,6 |
| Couple nominal(oz.in) | 84.97 |
| Tension nominale(V) | 24 |
| Type de capteur | Capteur Hall |
| Diamètre de l'arbre(mm) | 8 |
| Longueur d'arbre(mm) | 25 |
| Dimension de la bride(mm) | Ф57 |
| Longueur du moteur(mm) | 89,1 |
| Spécification physique | |
| Poids(g) | 1000 |
