Moteur pas à pas bipolaire nema 34 (2,2Nm 34HS26-2006D 1,8 degré 2A 6 fils)
- Manuels et Documentation: Fiche de données:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€36,23

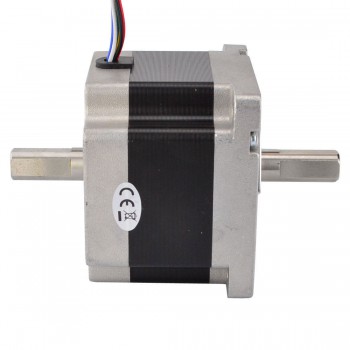

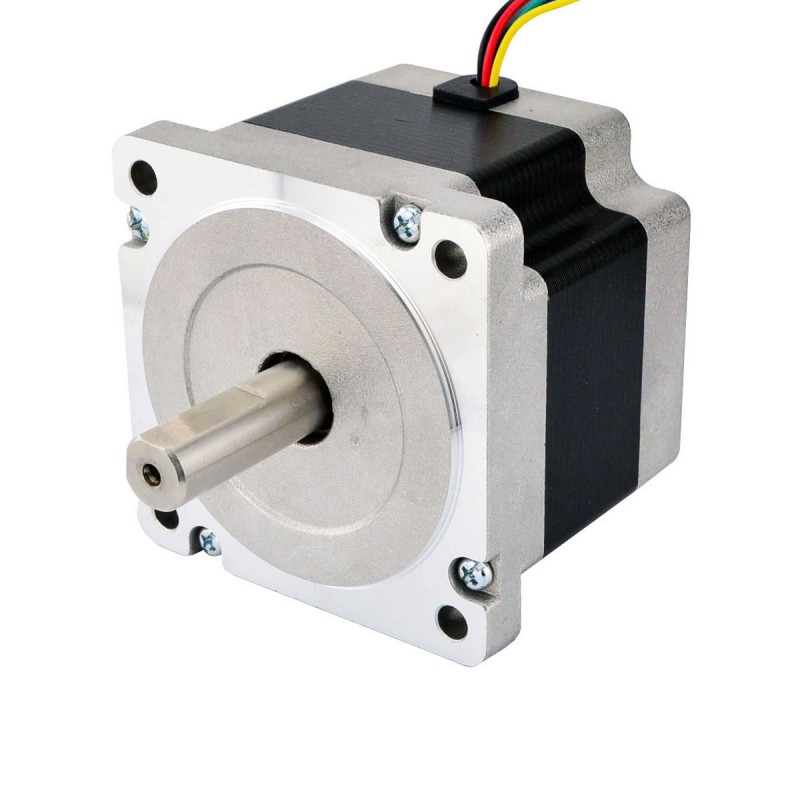

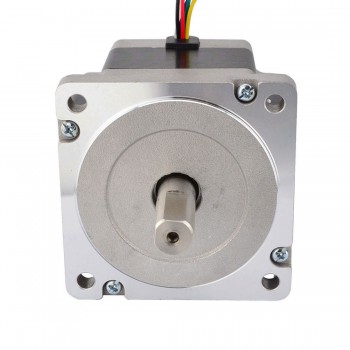

Ce moteur pas à pas Nema 34 unipolaire avec angle de pas 1,8deg et taille 86x86x66mm.

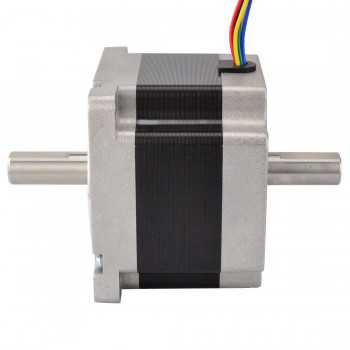

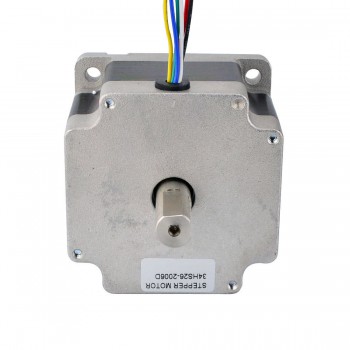

Il dispose de 6 fils, chaque phase consomme 2,0 A, avec un couple de maintien de 2,2 Ncm (312 oz.in). Un arbre arrière peut monter un encodeur, un volant ou un équivalent.
Spécification électrique
- Numéro du modèle: 34HS26-2006D
- Type de moteur: Moteurs pas à pas unipolar
- Angle par pas: 1,8 deg
- Couple de maintien: 2,2Nm(312oz.in)
- Courant/phase: 2,0A
- Tension nominale: 4,4V
- Résistance phase: 2,2ohms
- Inductance de Phase: 7,0mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 86 x 86mm
- Longueur du moteur: 66mm
- Diamètre de l'arbre: Φ14mm
- Longueur de l'arbre avant: 37mm
- Longueur de D-Cut: 25mm
- Longueur de l'arbre arrière: 34mm
- Nombre de câble: 6
- Longueur de câble: 300mm
- Poids: 1,7kg
Rapport
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Noir
|
Jaune
|
Vert
|
Rouge
|
Blanc
|
Bleu
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Unipolar |
| Couple de maintien (Ncm) | 220 |
| Couple de maintien (oz.in) | 312 |
| Inductance de Phase(mH) | 7 |
| Résistance de Phase(ohm) | 2,2 |
| Courant Nominal (A) | 2 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 66 |
| Taille du cadre(mm) | 86x86 |
| Arbre simple/double arbre | Double Arbre |
| Type d'arbre | D-Cut |
| Diamètre de l'arbre(mm) | 14 |
| Longueur d'arbre(mm) | 37 |
| Nombre de câble | 6 |
| Longueur de câble(mm) | 300 |
| Poids(g) | 1700 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
