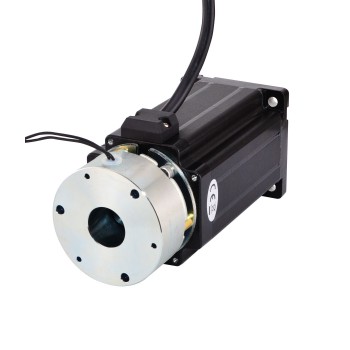

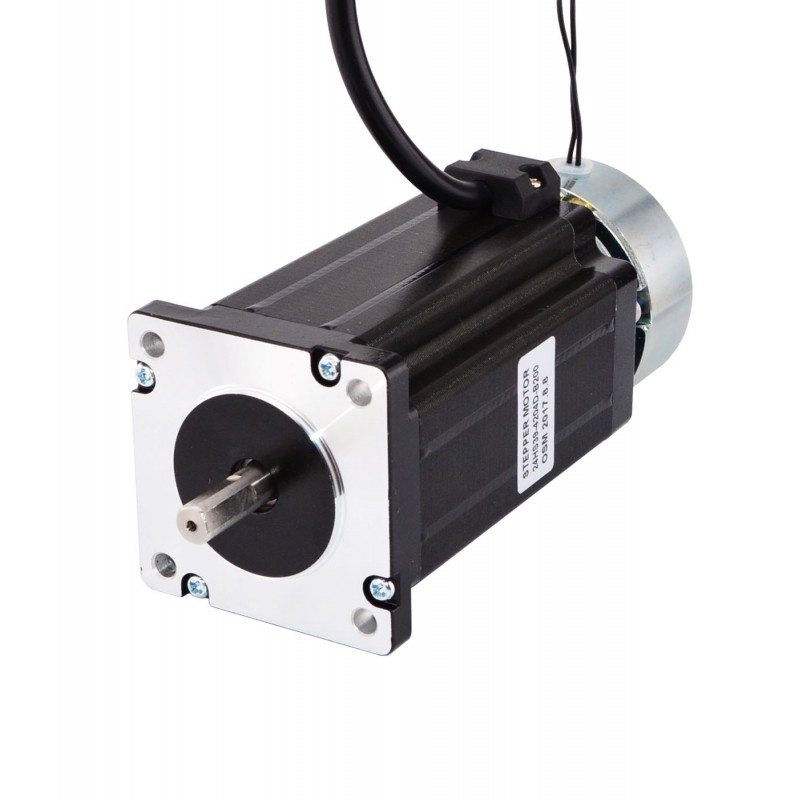

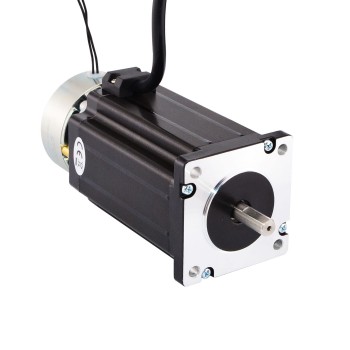

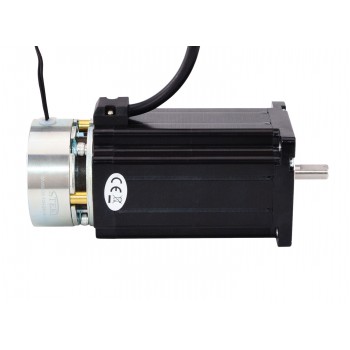

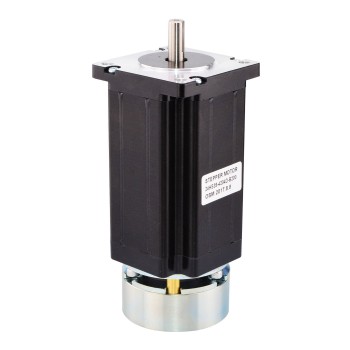

Moteur pas à pas Nema 24 24HS39-4204D-B200 4,0Nm avec couple de friction de frein 2,0Nm
- Manuels et Documentation: Fiche technique des freins:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€90,31
Spécification du moteur
- Numéro du modèle: 24HS39-4204D
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien: 4Nm(566oz.in)
- Courant/phase: 4,24A
- Tension nominale: 2,96V
- Résistance de Phase: 0,7ohms
- Inductance de Phase: 3mH ± 20%(1KHz)
- Dimension de la bride: 60 x 60mm
- Longueur du moteur: 100mm
- Diamètre de l'arbre: Φ8mm
- Longueur d'arbre: 21mm
- Longueur de D-Cut: 15mm
- Nombre de câble: 4
- Longueur de câble: 500mm
- Poids: 1,6kg
Spécification de frein
- Type de frein: Non excité
- Couple de friction statique: 2Nm(283,2oz.in)
- Moment d'inertie : 3,8x10-6 kg,cm2
- Tension nominale: 24V
- Puissance: 11,5W
- Classe de résistance à la chaleur: F
- Max, La vitesse: 5000 tr/min
- Poids: 0,4kg
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil rouge
|
Fil vert
|
Fil jaune
|
Fil bleu
|
| Spécification du moteur | |
|---|---|
| Angle par pas(°) | 1,8 |
| Longueur du moteur(mm) | 100 |
| Couple de maintien (Ncm) | 400 |
| Couple de maintien (oz.in) | 566,4 |
| Inductance de Phase(mH) | 3 |
| Longueur de câble(mm) | 500 |
| Dimension de la bride | Nema 24 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 0,7 |
| Courant Nominal (A) | 4,24 |
| Diamètre de l'arbre(mm) | 8 |
| Longueur d'arbre(mm) | 21 |
| Bipolaires / Unipolaire | Bipolar |
| Spécification de frein | |
| Classe de résistance à la chaleur | F |
| Vitesse max.(tr/min) | 5000 |
| Moment d'inertie(kg.cm2) | 3,8x10-6 |
| Pouvoir(W) | 11,5 |
| Couple de friction statique(Nm) | 2 |
| Couple de friction statique(oz.in) | 283 |
| Tension de conduite(V) | 24 |
