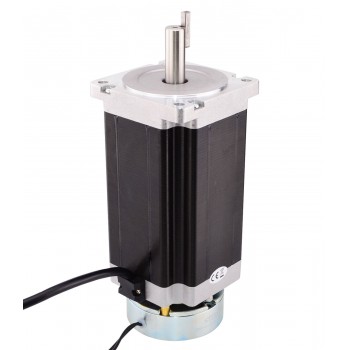

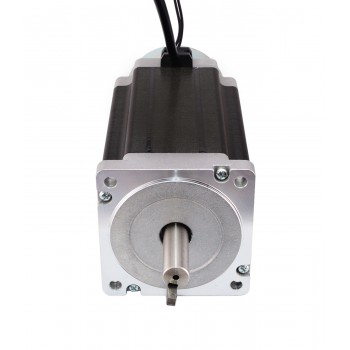

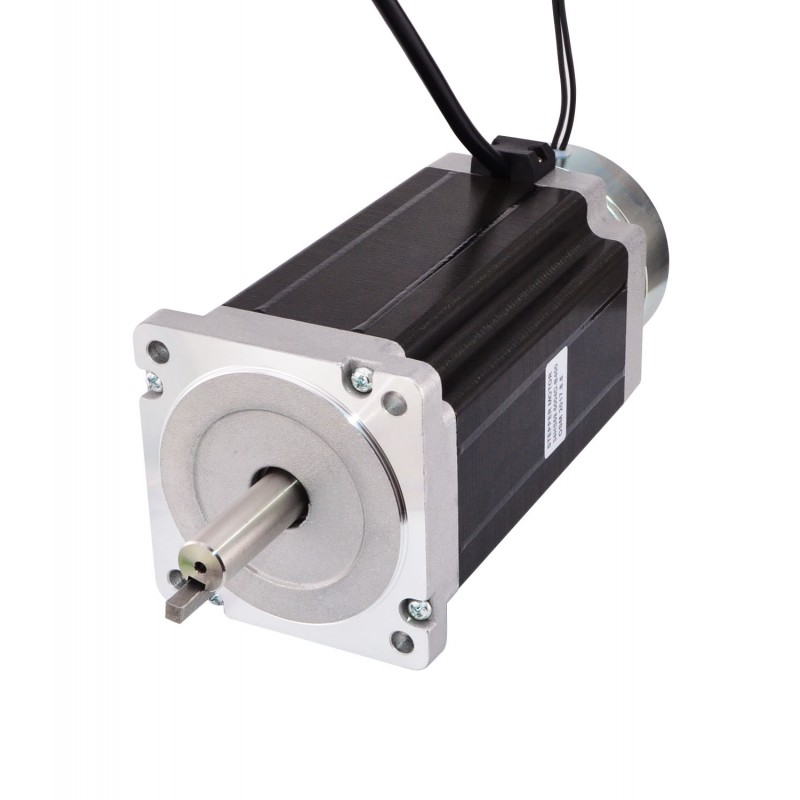

Moteur pas à pas Nema 34 34HS59-5004D-B400 13,0Nm avec couple de friction de frein 4,0Nm
-
Manuels et Documentation:
Fiche technique du moteur:
Fiche technique des freins:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€164,12
Spécification du moteur
- Numéro du modèle: 34HS59-5004D-B400
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien: 13Nm(1841oz.in)
- Courant/phase: 5A
- Tension nominale: 5V
- Résistance de Phase: 1ohms
- Inductance de Phase: 11mH ± 20%(1KHz)
- Dimension de la bride: 86 x 86mm
- Longueur du moteur: 151,5mm
- Diamètre de l'arbre: Φ14mm
- Longueur d'arbre: 37mm
- Key-way Longueur: 25mm
- Nombre de câble: 4
- Longueur de câble: 500mm
- Poids: 5kg

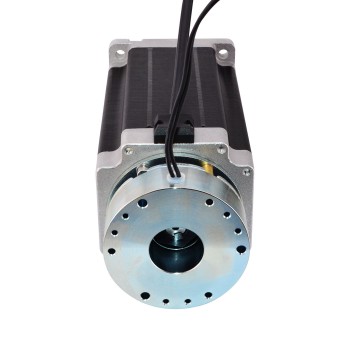

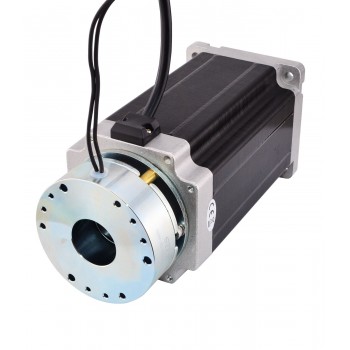

Spécification de frein
- Couple de friction statique : 4Nm(566,4oz.in)
- Moment d'inertie : 23x10-6 kg,cm2
- Tension nominale: 24V
- Pouvoir: 13W
- Classe de résistance à la chaleur: F
- Max, La vitesse: 5000 tr/min
- Poids: 0,8kg
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil rouge
|
Fil noir
|
Fil jaune
|
Fil bleu
|
| Spécification du moteur | |
|---|---|
| Angle par pas(°) | 1,8 |
| Longueur du moteur(mm) | 151,5 |
| Couple de maintien (Ncm) | 1300 |
| Couple de maintien (oz.in) | 1841 |
| Inductance de Phase(mH) | 11 |
| Longueur de câble(mm) | 500 |
| Dimension de la bride | Nema 34 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 1 |
| Courant Nominal (A) | 5 |
| Diamètre de l'arbre(mm) | 14 |
| Longueur d'arbre(mm) | 37 |
| Bipolaires / Unipolaire | Bipolar |
| Spécification de frein | |
| Classe de résistance à la chaleur | F |
| Vitesse max.(tr/min) | 5000 |
| Moment d'inertie(kg.cm2) | 23x10-6 |
| Pouvoir(W) | 13 |
| Couple de friction statique(Nm) | 4 |
| Couple de friction statique(oz.in) | 566 |
| Tension de conduite(V) | 24 |
