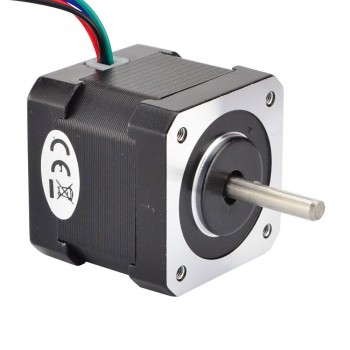

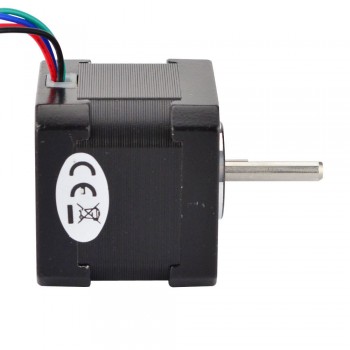

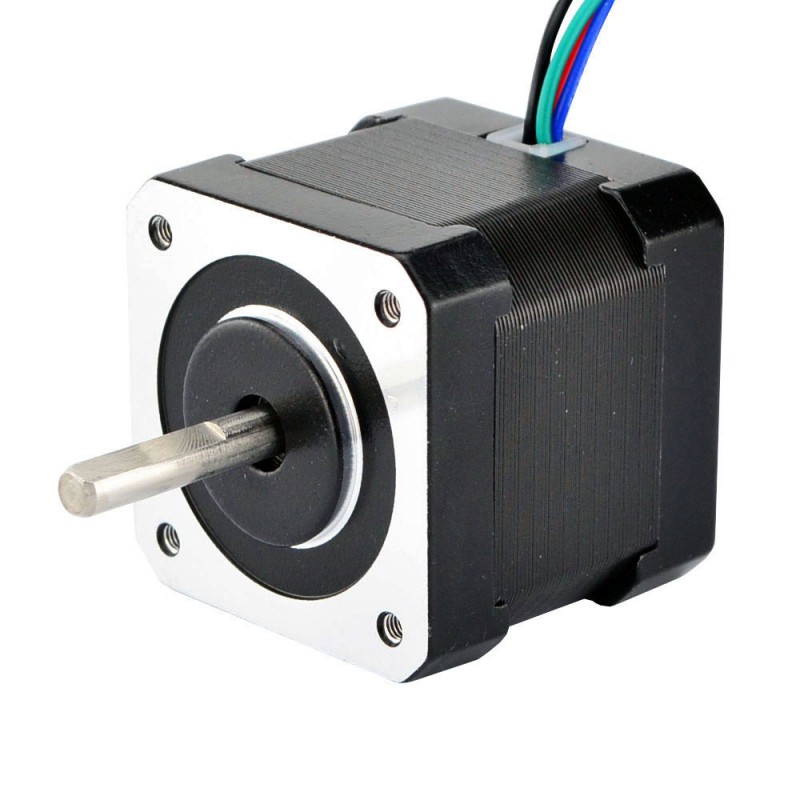

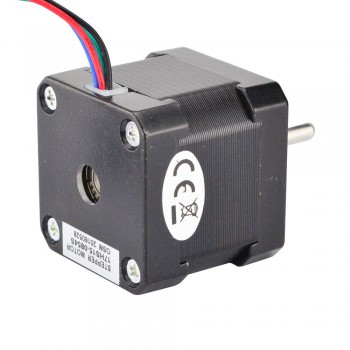

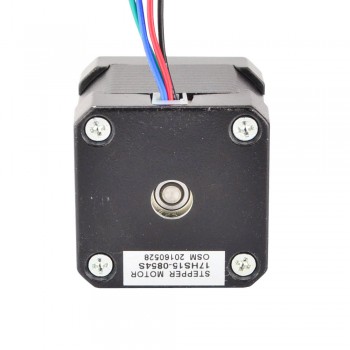

Moteur pas à pas bipolaire nema 17 (36Ncm 17HS15-0854S 1,8 degré 0,85A 5,4V 4 fils)
-
Manuels et Documentation:
Fiche de données:
Courbe de couple:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€11,34
Ce moteur pas à pas bipolaire Nema 17 avec angle de pas 1,8deg et taille 42x42x39mm. Il a 4 fils, chaque phase tire le courant 0,85A à 5,4V, avec un couple de maintien de 36Ncm (51oz.in).
Spécification électrique
- Numéro du modèle: 17HS15-0854S
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien: 36Ncm(51oz.in)
- Courant/phase: 0,85A
- Tension nominale: 5,4V
- Résistance phase: 6,3ohms
- Inductance de Phase: 10mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 42 x 42mm
- Longueur du moteur: 39mm
- Diamètre de l'arbre: Φ5mm
- Longueur d'arbre: 24mm
- Longueur de D-Cut: 16,5mm
- Nombre de câble: 4
- Longueur de câble: 400mm
- Poids: 290g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien (Ncm) | 36 |
| Couple de maintien (oz.in) | 51 |
| Inductance de Phase(mH) | 10 |
| Résistance de Phase(ohm) | 6,3 |
| Courant Nominal (A) | 0,85 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 39 |
| Taille du cadre(mm) | 42x42 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | D-Cut |
| Diamètre de l'arbre(mm) | 5 |
| Longueur d'arbre(mm) | 24 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 400 |
| Poids(g) | 280 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
