Kit moteur pas à pas 1 axe 1-MA860H-34HS59 （Moteur pas à pas nema 34 13,0Nm + Driver)
-
Manuels et Documentation:
Fiche technique du moteur:
Manuel du driver:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€117,12

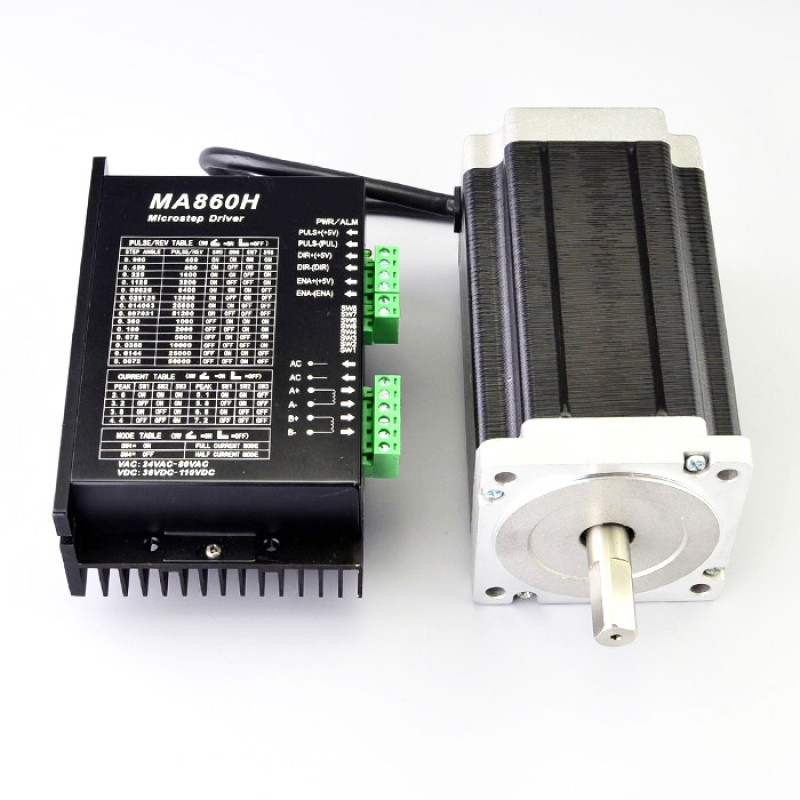

Cette trousse CNC comprend:

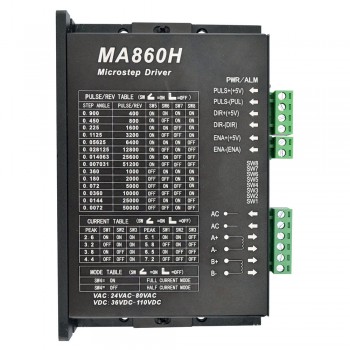

- 1 x Driver de moteur pas à pas 2,4-7,2A 80VCA ou 110VCC MA860H

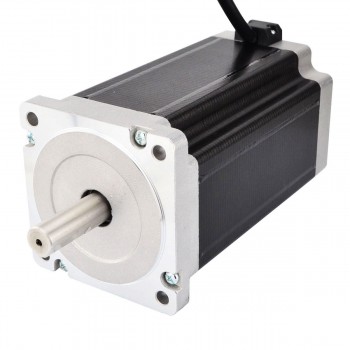

- 1 x Moteur pas à pas nema 34 13Nm (1841oz.in) 5A 86x86x150mm
Spécification du moteur
- Numéro du modèle: 34HS59-5004S
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien: 13Nm(1841oz.in)
- Courant/phase: 5A
- Tension nominale: 5V
- Résistance de Phase: 1ohms
- Inductance de Phase: 11mH ± 20%(1KHz)
- Dimension de la bride: 86 x 86mm
- Longueur du moteur: 150mm
- Diamètre de l'arbre: Φ14mm
- Longueur d'arbre: 37mm
- Longueur de D-Cut: 25mm
- Nombre de câble: 4
- Longueur de câble: 500mm
- Poids: 1,2kg
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
Spécification du pilote
- Haute performance, rentable
- Tension d'alimentation jusqu'à 80VCA or +110VCC
- Courant de sortie jusqu'à 7,2A
- Technologie d'auto-ajustement
- Technologie de contrôle de courant purement sinusoïdal
- Fréquence d'entrée d'impulsion jusqu'à 300 KHz
- Entrée compatible TTL et isolée optiquement
- Réduction automatique du courant de repos
- 16 résolutions sélectionnables en décimal et binaire, jusqu'à 51 200 pas/tour
- Convient pour les moteurs 2 et 4 phases
- Protection contre les courts-circuits, les surtensions, les surintensités et les courts-circuits
| Spécification du moteur | |
|---|---|
| Angle par pas(°) | 1,8 |
| Longueur du moteur(mm) | 150 |
| Couple de maintien (Ncm) | 1300 |
| Couple de maintien (oz.in) | 1841 |
| Inductance de Phase(mH) | 11 |
| Longueur de câble(mm) | 500 |
| Dimension de la bride | Nema 34 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 1 |
| Courant Nominal (A) | 5 |
| Diamètre de l'arbre(mm) | 14 |
| Longueur d'arbre(mm) | 37 |
| Spécification du pilote pas à pas | |
| Tension de conduite(V) | 36 - 110VCC / 24 - 80VCA |
| Courant de sortie(A) | 2,6 - 7,2 |
| Micropas (étapes/rév.) | 400 - 51200 |
| Entrée d'impulsion maximale(kHZ) | 300 |
| Largeur d'impulsion(μs) | 1.5 |
| Spécification physique | |
| Poids(g) | 6300 |
