Kit moteur pas à pas 1 axe 1-DM542T-23HS45 (Moteur pas à pas nema 23 3,0Nm + Driver)
-
Manuels et Documentation:
Fiche technique du moteur:
Courbe de couple moteur:
Manuel du driver:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€49,60

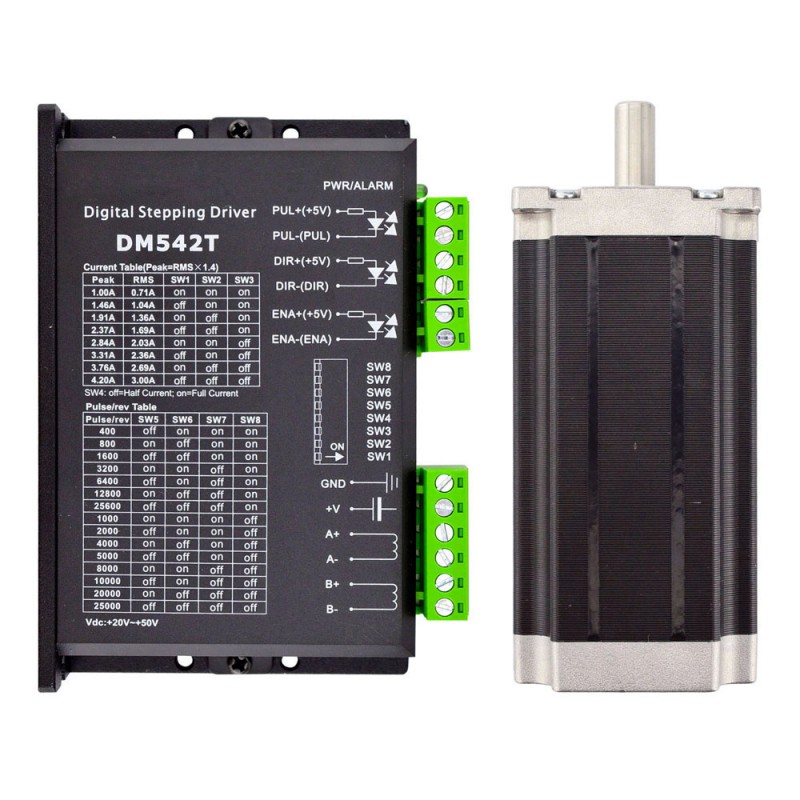

Cette trousse CNC comprend:

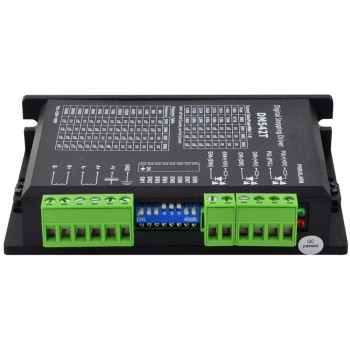

- 1 x Driver pas à pas numérique 1,0-4,2A 20-50VCC pour moteur pas à pas Nema 17, 23, 24

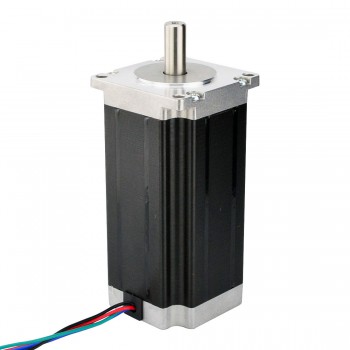

- 1 x Moteur pas à pas bipolaire CNC Nema 23 3Nm (425oz.in) 3,5A 57x57x114mm 4 Fils
Spécification du moteur
- Numéro du modèle: 23HS45-3504S
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien: 3Nm(425oz.in)
- Courant/phase: 3,5A
- Tension nominale: 4,2V
- Résistance de Phase: 1,2ohms
- Inductance de Phase: 5mH ± 20%(1KHz)
- Dimension de la bride: 57 x 57mm
- Longueur du moteur: 113mm
- Diamètre de l'arbre: Φ10mm
- Longueur d'arbre: 24mm
- Longueur de D-Cut: 20mm
- Nombre de câble: 4
- Longueur de câble: 400mm
- Poids: 1,2kg
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
Spécification du pilote
- Tension d'entrée 20-50VCC
- L'anti-résonance fournit un couple optimal et réduit l'instabilité de milieu de gamme
- L'auto-identification du moteur et la configuration automatique des paramètres à la mise sous tension offrent des réponses optimales avec différents moteurs
- Le multi-pas permet une entrée de pas à faible résolution pour produire une sortie Micropas plus élevée, offrant ainsi un mouvement du moteur plus fluide
- 15 résolutions Micropas sélectionnables dont 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
- Démarrage progressif sans "saut" lors de la mise sous tension
- 8 courants de crête sélectionnables dont 1,00 A, 1,46 A, 1,91 A, 2,37 A, 2,84 A, 3,31 A, 3,76 A, 4,20 A
- Fréquence d'entrée d'impulsion jusqu'à 200 KHz, Entrée compatible TTL et isolée optiquement
- Réduction automatique du courant de repos
- Convient pour les moteurs 2 et 4 phases
- Prise en charge du mode PUL/DIR
- Protections contre les surtensions et les surintensités
| Spécification du moteur | |
|---|---|
| Angle par pas(°) | 1,8 |
| Longueur du moteur(mm) | 113 |
| Couple de maintien (Ncm) | 300 |
| Couple de maintien (oz.in) | 424,8 |
| Inductance de Phase(mH) | 5 |
| Longueur de câble(mm) | 400 |
| Dimension de la bride | Nema 23 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 1,2 |
| Courant Nominal (A) | 3,5 |
| Diamètre de l'arbre(mm) | 10 |
| Longueur d'arbre(mm) | 24 |
| Spécification du pilote pas à pas | |
| Tension de conduite(V) | 20 - 50 |
| Courant de sortie(A) | 1 - 4,2 |
| Micropas (étapes/rév.) | 400 - 25600 |
| Entrée d'impulsion maximale(kHZ) | 200 |
| Largeur d'impulsion(μs) | 2.5 |
| Spécification physique | |
| Poids(g) | 2250 |
