Kit moteur pas à pas 3 axes (1,9Nm moteur pas à pas nema 23 + driver TB6560 + source de courant)
-
Manuels et Documentation:
Manuel du driver:
Fiche technique du moteur:
Manuel Alimentation Électrique:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€124,85

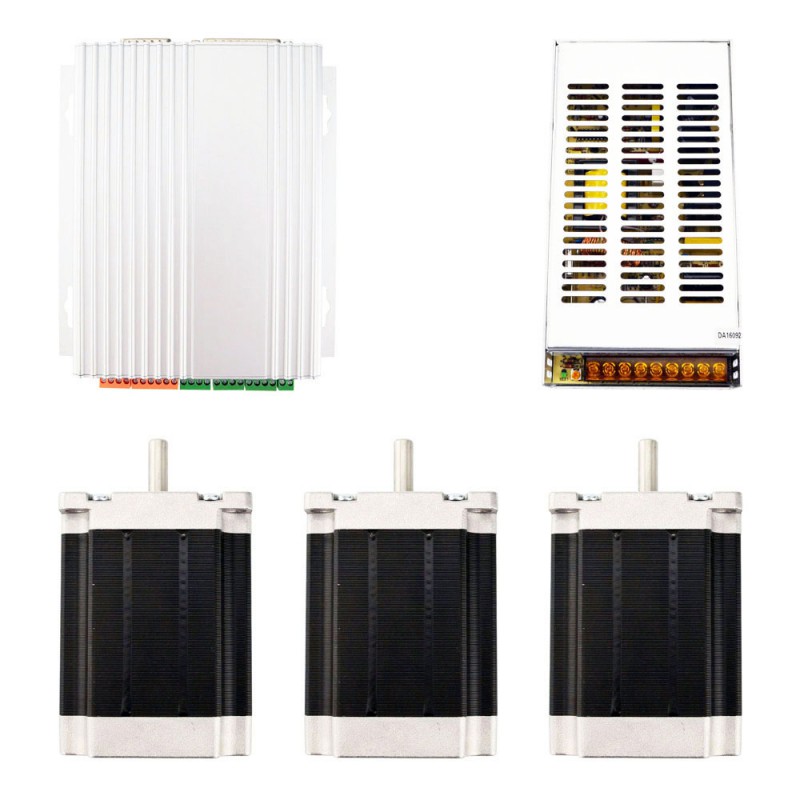

Cette trousse CNC comprend:
- 1 x Carte de contrôleur de moteur pas à pas CNC 3 axes TB6560 pour moteur pas à pas Nema 17, 23
- 3 x Moteur pas à pas Nema 23 1,9Nm (269oz,in)
- 1 x Alimentation à découpage 201W 24V 8,3A 115/230V
- 1 x DB25 Câble parallèle & CD manuel

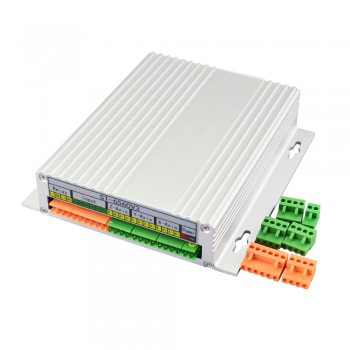

3 Axis TB6560 CNC Carte de conducteur
- Puce Toshiba TB6560AHQ - Haute puissance, courant maximum 3,5A
- Résolution 1, 1/2, 1/8, 1/16 micropas sortie
- Tension de fonctionnement CC12-CC30V, Tension nominale 24V
- Courant réglable avec 100 %, 75 %, 50 %, 20 % du courant total par interrupteur intégré.
- Fonction demi-courant en l'absence de signal pour empêcher le chauffage du moteur.
- Construit avec un relais 227V 10A.
- Circuit de contrôle manuel inclus.
- Sécurité contre les surcharges, les surintensités et les surchauffes.
- Protégez l'ordinateur en utilisant une alimentation d'isolement (1000 V CC) et un coupleur optoélectronique.
- Prend en charge la plupart des logiciels parallèles MACH3, KCAM4, EMC2, etc.
- Fixé dans un boîtier en aluminium, meilleure fonction de refroidissement que le ventilateur et protection plus sûre du circuit de carte.

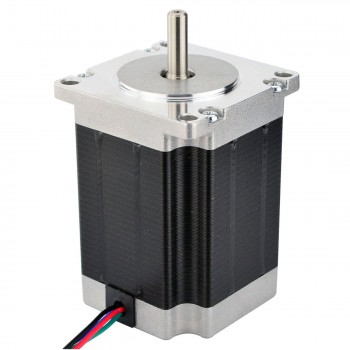

Moteur Pas à Pas
- Numéro du modèle: 23HS30-2804S
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien: 1,9Nm (269oz,in)
- Courant/phase: 2,8A
- Tension nominale: 3,2V
- Résistance de Phase: 1,13ohms
- Inductance de Phase: 5,4mH ± 20%(1KHz)
- Dimension de la bride: 57 x 57mm
- Longueur du moteur: 76mm
- Diamètre de l'arbre: Φ6,35mm
- Longueur d'arbre: 21mm
- Nombre de câble: 4
- Longueur de câble: 500mm
- Poids: 1100g

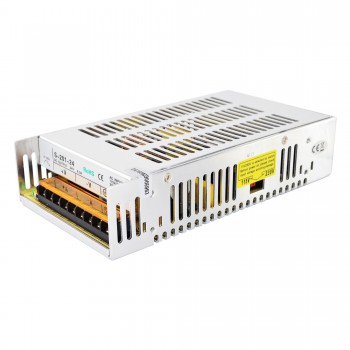

Alimentation à Découpage
- 24V CC 8,3A Sortie
- CA Tension d'entrée range: 93~132V/176~264VCA
- 115V/230V CA sélectionné par commutateur
- Haute efficacité à faible coût
- Convection de refroidissement à l'air libre
- Ondulation de sortie faible et yawp
- Protections contre les surintensités, les surtensions, les courts-circuits et les surchauffes
- 215*115*50mm (L*W*H)
| Spécification du moteur | |
|---|---|
| Angle par pas(°) | 1,8 |
| Longueur du moteur(mm) | 76 |
| Couple de maintien (Ncm) | 189 |
| Couple de maintien (oz.in) | 267,6 |
| Inductance de Phase(mH) | 5,4 |
| Longueur de câble(mm) | 500 |
| Dimension de la bride | Nema 23 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 1,13 |
| Courant Nominal (A) | 2,8 |
| Diamètre de l'arbre(mm) | 6,35 |
| Longueur d'arbre(mm) | 21 |
| Spécification du pilote pas à pas | |
| Tension de conduite(V) | 12 - 30 |
| Courant de sortie(A) | 0,7 - 3,5 |
| Micropas (étapes/rév.) | 200 - 3200 |
| Entrée d'impulsion maximale(kHZ) | 40 |
| Spécification physique | |
| Poids(g) | 5250 |
