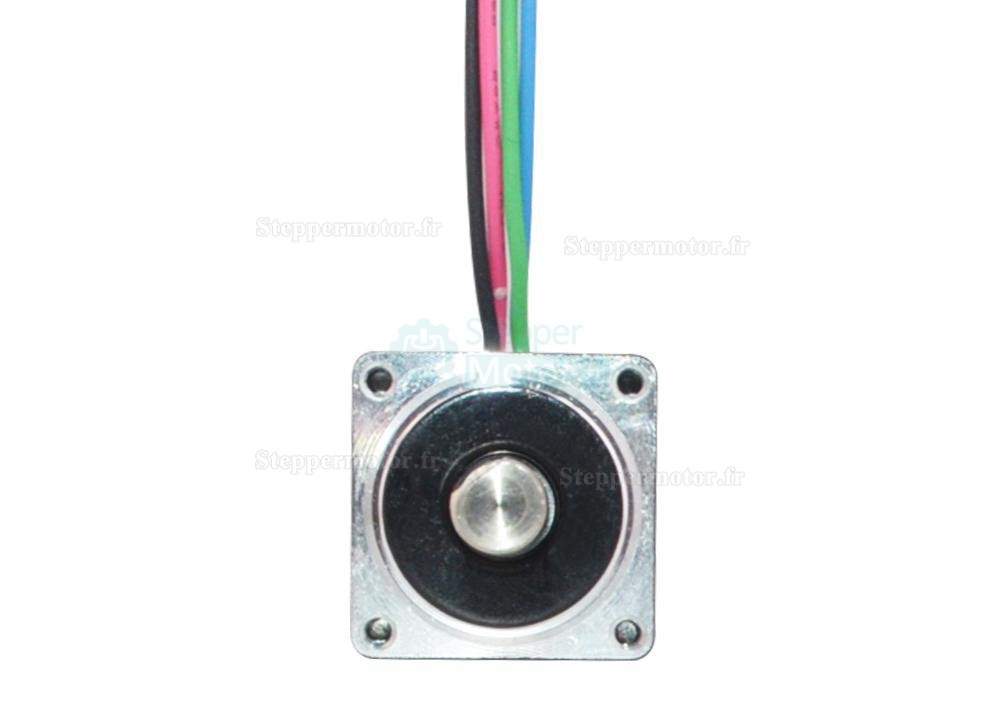

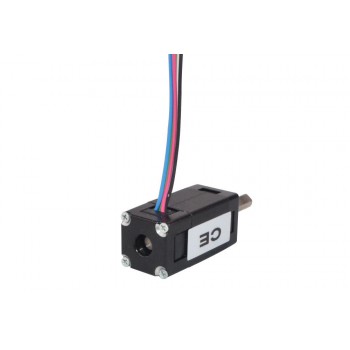

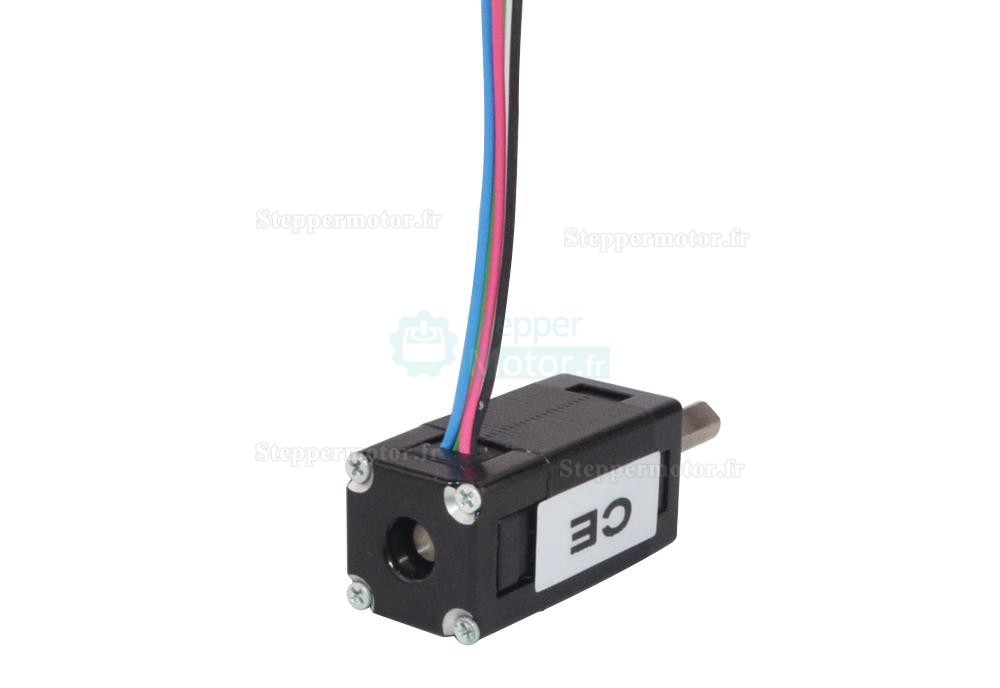

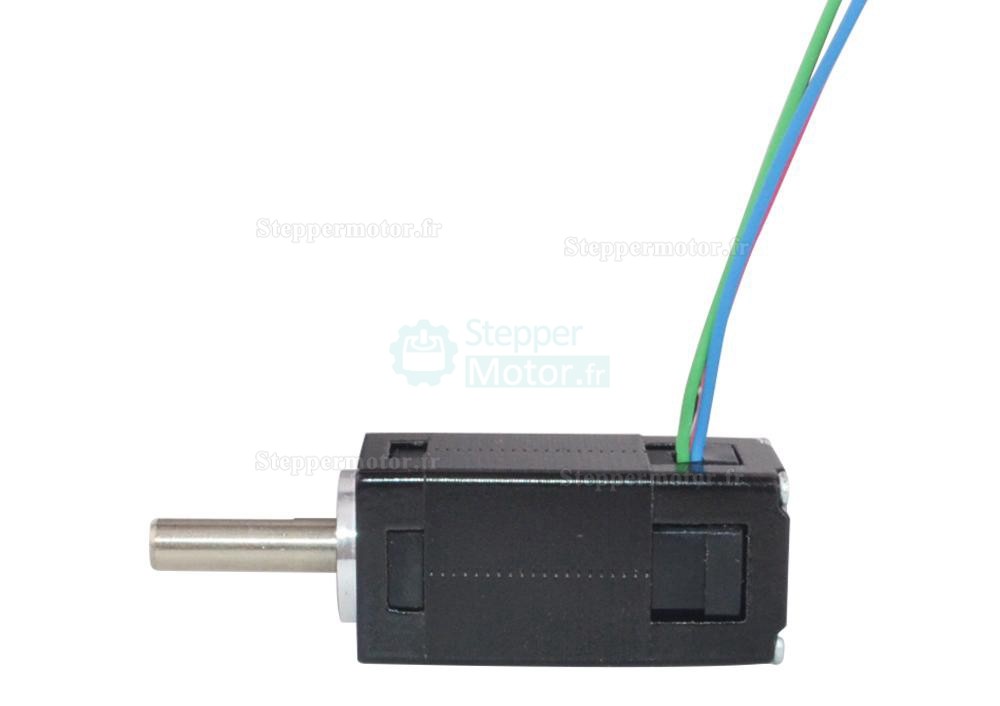

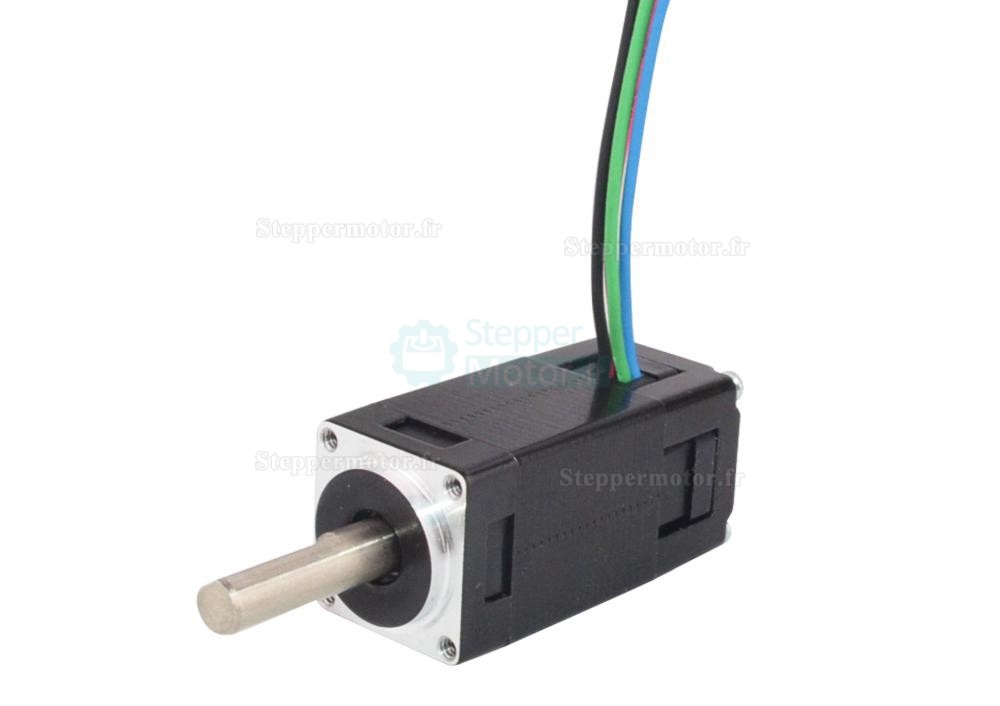

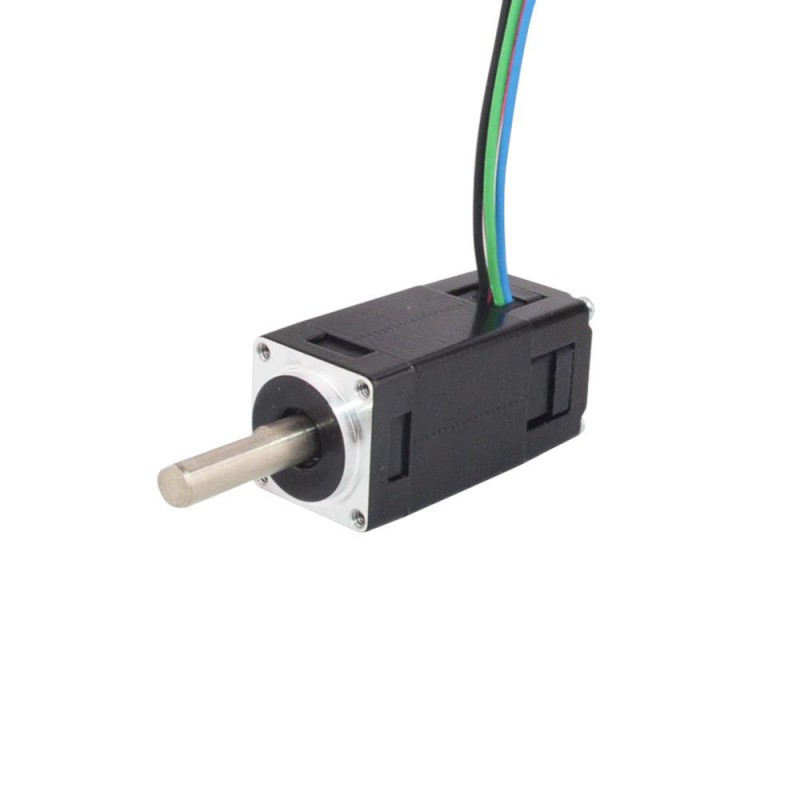

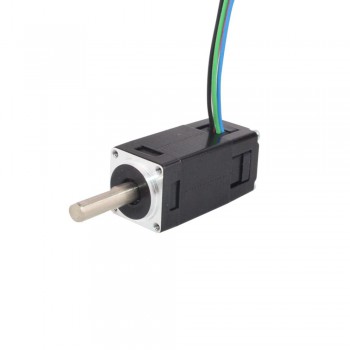

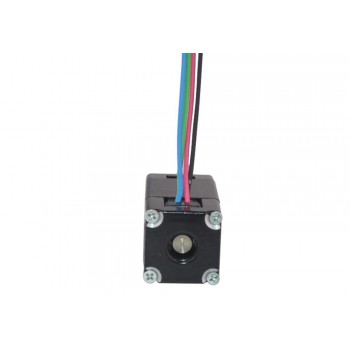

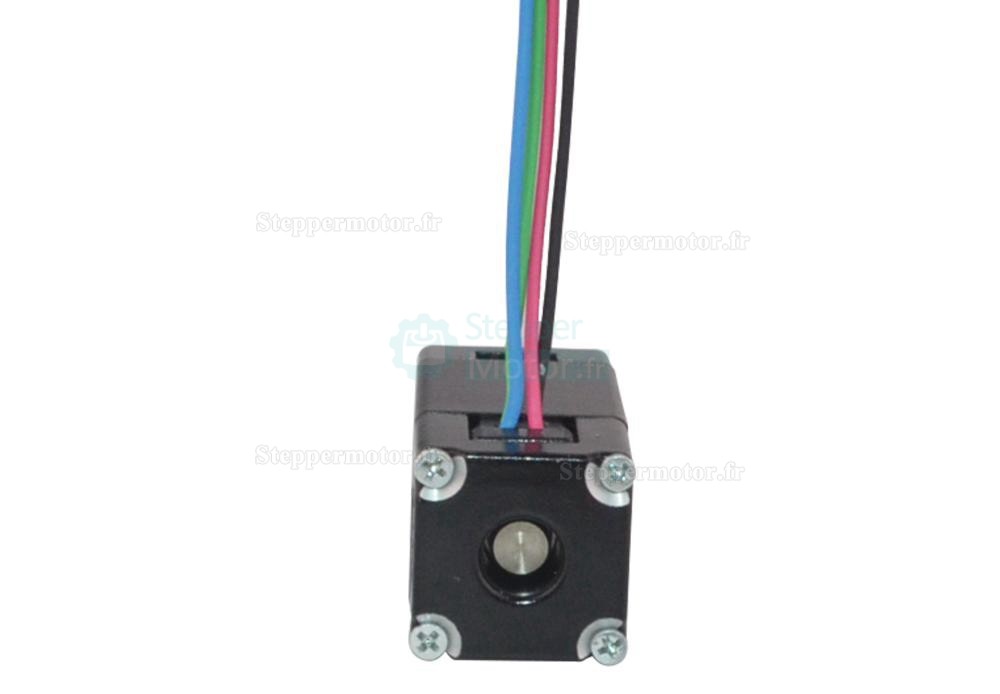

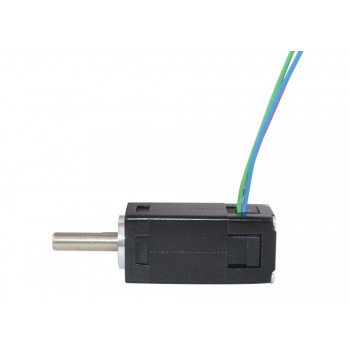

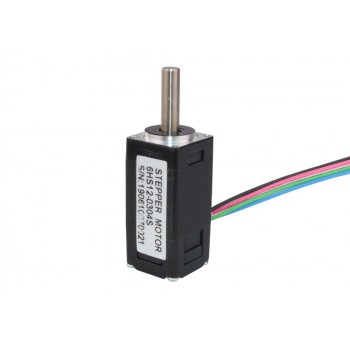

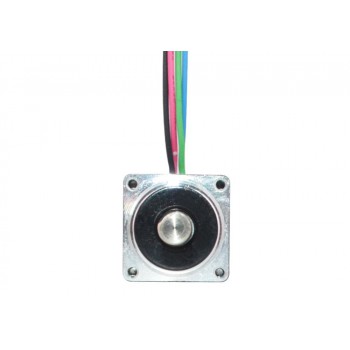

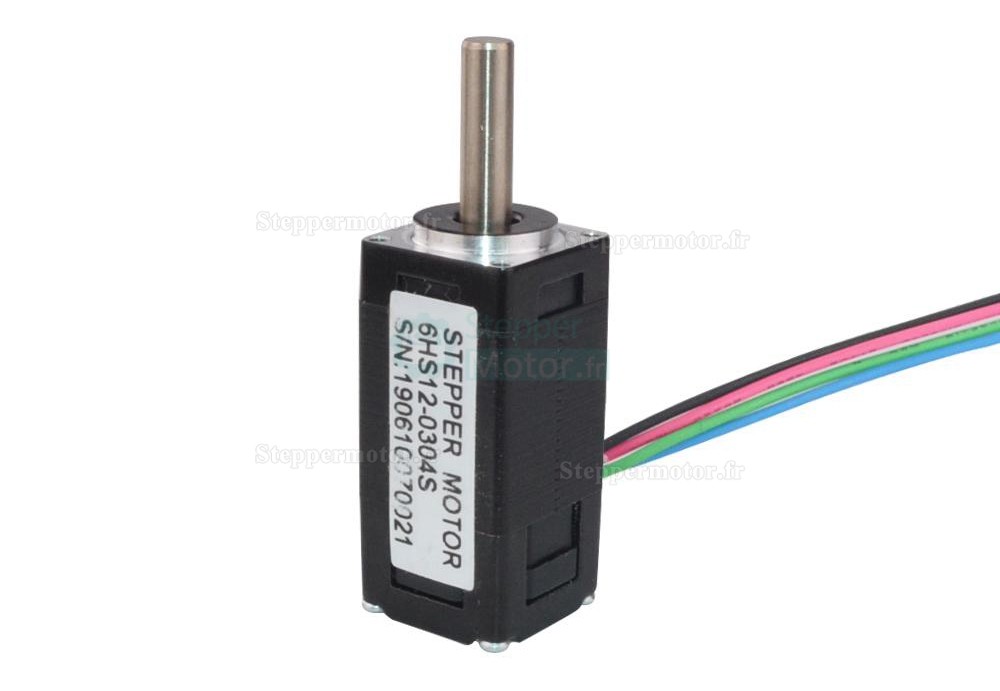

Moteur pas à pas miniature Nema 6 bipolaire 6HS12-0304S 1,8 degrés 0,58Ncm 0,3A 14x14x30mm 4 fils
-
Manuels et Documentation:
Fiche complète:
Courbe de couple:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€93,14
Moteur pas à pas miniature Nema 6 bipolaire 6HS12-0304S 1,8 degrés 0,58Ncm 0,3A 14x14x30mm 4 fils
Spécification électrique
- Numéro de pièce du fabricant: 6HS12-0304S
- Type de moteur: Moteur pas à pas bipolaire
- Angle par pas: 1,8 degrés
- Couple de maintien: 0,58 Ncm(0,82oz.in)
- Courant/phase: 0,3 A
- Résistance phase: 22 ohms
- Inductance de Phase: 3,4 mH ± 20%(1KHz);
Spécification physique
- Dimension de la bride: 14 x 14 mm
- Longueur du moteur: 30 mm
- Diamètre de l'arbre: Φ4 mm
- Longueur d'arbre: 15 mm
- Longueur de D-Cut: 10 mm
- Nombre de câble: 4
- Longueur de câble: 300 mm
- Poids: 30 g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Noir
|
Vert
|
Rouge
|
Bleu
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien (Ncm) | 0,58 |
| Couple de maintien (oz.in) | 0,82 |
| Inductance de Phase(mH) | 3,4 |
| Résistance de Phase(ohm) | 22 |
| Courant Nominal (A) | 0,3 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 30 |
| Taille du cadre(mm) | 14 x 14 |
| Longueur de câble(mm) | 300 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | 4 |
| Longueur d'arbre(mm) | 15 |
| Type d'arbre | D-Cut |
| Arbre simple/double arbre | Arbre unique |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST, etc.
- Fils et câbles: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Perçage cruciforme, Key-Way, Filetage ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
