Moteur pas à pas bipolaire nema 17 (45Ncm 17HS19-1684S1 1,8 degré 1,68A 2,8V 4 fils)
-
Manuels et Documentation:
Fiche de données:
Courbe de couple:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€12,95

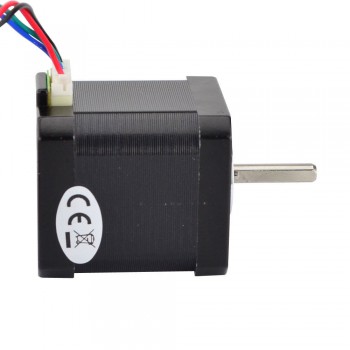

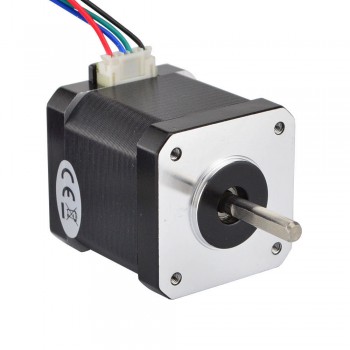

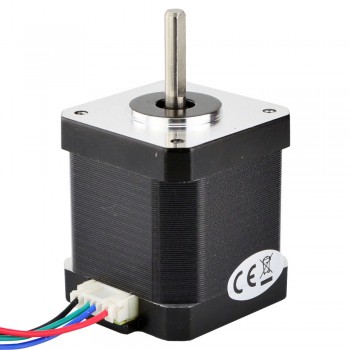

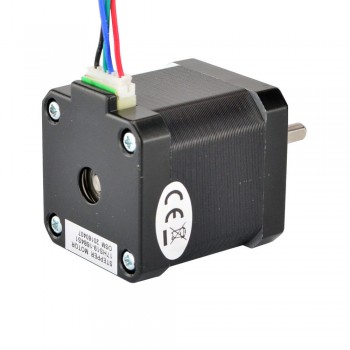

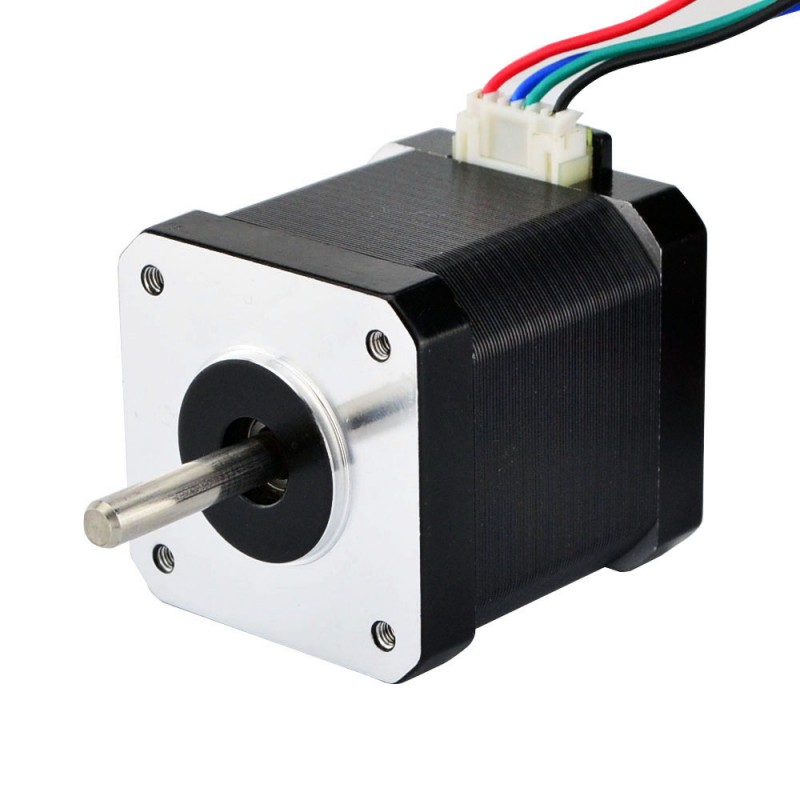

Ce moteur pas à pas bipolaire Nema 17 avec angle de pas 1,8deg et taille 42x42x48mm. Il dispose de 4 fils avec un câble de 1 m et un connecteur de pas de 2,54 mm, chaque phase consomme 1,68 A, avec un couple de maintien de 45 Ncm (64 oz). C'est un très bon choix pour une imprimante 3D.
Spécification électrique
- Numéro du modèle: 17HS19-1684S1
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien: 45Ncm(64oz.in)
- Courant/phase: 1,68A
- Tension nominale: 2,8V
- Résistance phase: 1,65ohms
- Inductance de Phase: 2,8mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 42 x 42mm
- Longueur du moteur: 48mm
- Diamètre de l'arbre: Φ5mm
- Longueur de l'arbre avant: 24mm
- Nombre de câble: 4
- Longueur de câble: 1000mm
- Poids: 390g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien (Ncm) | 45 |
| Couple de maintien (oz.in) | 63,7 |
| Inductance de Phase(mH) | 2,5 |
| Résistance de Phase(ohm) | 2 |
| Courant Nominal (A) | 1,68 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 48 |
| Taille du cadre(mm) | 42x42 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | D-Cut |
| Diamètre de l'arbre(mm) | 5 |
| Longueur d'arbre(mm) | 24 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 1000 |
| Poids(g) | 400 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
