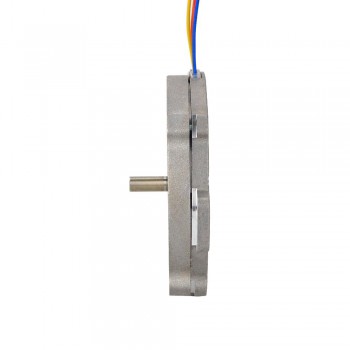

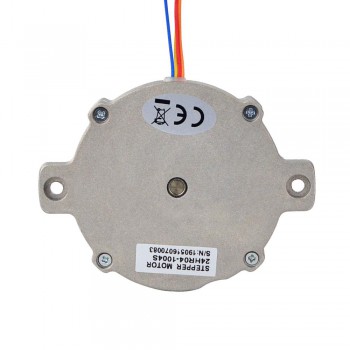

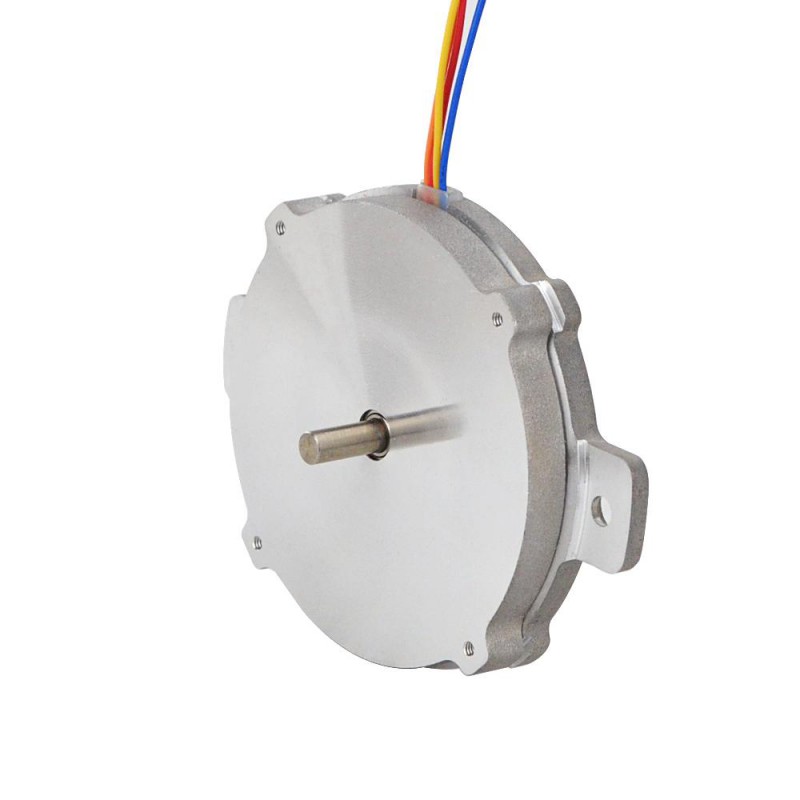

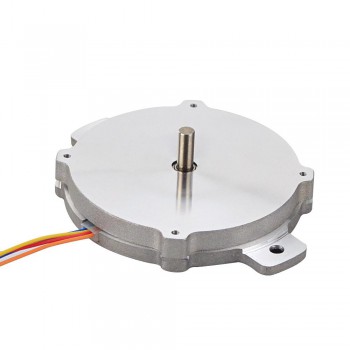

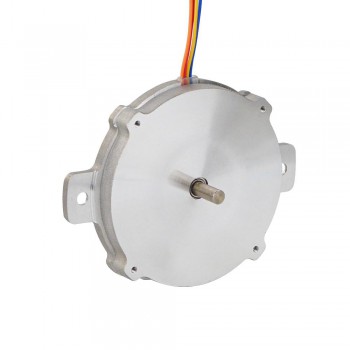

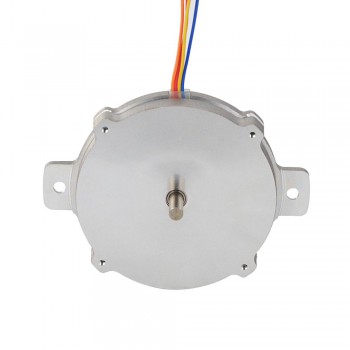

Moteur pas à pas de crêpe Nema 24 bipolaire 24HR04-1004S 1,8 degrés 6Ncm 1A Φ60x9,6mm 4 fils
Ce moteur pas à pas bipolaire Nema 24 avec angle de pas de 1,8 degrés et taille Φ60x9,6 mm. Il comporte 4 fils, chaque phase consomme 1 A, avec un couple de maintien de 6 Ncm (8,498 oz.in).
Spécification électrique
- Numéro de pièce du fabricant: 24HR04-1004S
- Type de moteur: Moteur pas à pas bipolaire
- Angle par pas: 1,8 degrés
- Couple de maintien: 6 Ncm(8,498 oz.in)
- Courant/phase: 1 A
- Résistance phase: 3,6 ohms
- Inductance de Phase: 1.8 mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: Φ60 mm
- Longueur du moteur: 9,6 mm
- Diamètre de l'arbre: Φ4 mm
- Longueur d'arbre: 10 mm
- Nombre de câble: 4
- Longueur de câble: 300 mm
- Poids: 79,6 g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Rouge
|
Bleu
|
Orange
|
Jaune
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien (Ncm) | 6 |
| Couple de maintien (oz.in) | 8,498 |
| Inductance de Phase(mH) | 1,8 |
| Résistance de Phase(ohm) | 3,6 |
| Courant Nominal (A) | 1 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 9,6 |
| Taille du cadre(mm) | Φ60 |
| Longueur de câble(mm) | 300 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | 4 |
| Longueur d'arbre(mm) | 10 |
| Type d'arbre | O |
| Arbre simple/double arbre | Arbre unique |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST, etc.
- Fils et câbles: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Perçage cruciforme, Key-Way, Filetage ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
