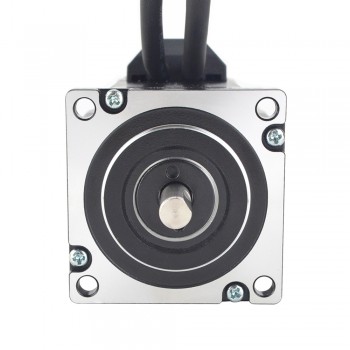

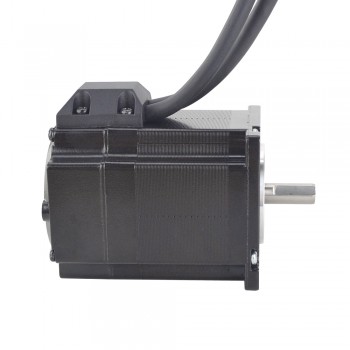

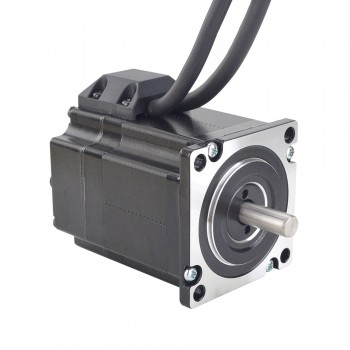

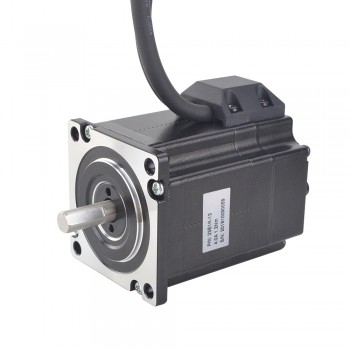

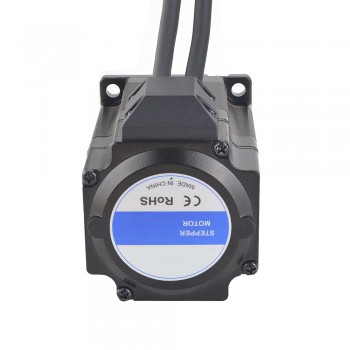

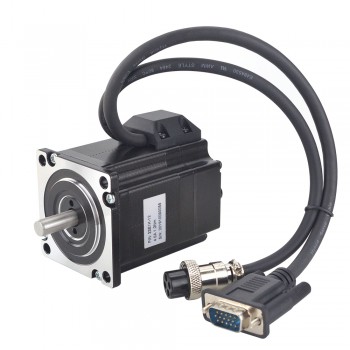

Moteur pas à pas en boucle fermée Nema 23 23E1K-12 série P 1,8 degrés 1,2Nm 4,0A avec encodeur 1000CPR
-
Manuels et Documentation:
Fiche complète:
Courbe de couple:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€51,69
Moteur pas à pas en boucle fermée Nema 23 23E1K-12 série P 1,8 degrés 1,2Nm 4,0A avec encodeur 1000CPR
Spécification électrique
- Numéro de pièce du fabricant: 23E1K-12
- Nombre de phases: 2
- Angle par pas: 1,8 degrés
- Couple de maintien: 1,2 Nm(169,97 oz.in)
- Courant/phase: 4,0 A
- Résistance phase: 0,45 ohms
- Inductance de Phase: 1,4 mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 57 x 57 mm
- Longueur du moteur: 55,5 mm
- Diamètre de l'arbre: Φ8 mm
- Longueur d'arbre: 21 mm
- Longueur de D-Cut: 15 mm
- Longueur de câble: 270 mm
- Poids: 0,72 kg
Contrôle d'encodage(1000CPR)
- Blanc--GND
- red--+5VCC
- Bleu--EA-
- Noir--EA+
- Vert--EB-
- Jaune--EB+
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Blanc
|
Vert
|
Bleu
|
Noir
|
| Spécification du moteur | |
|---|---|
| Couple de maintien (Ncm) | 120 |
| Couple de maintien (oz.in) | 169,97 |
| Inductance de Phase(mH) | 1,4 |
| Longueur de câble(mm) | 270 |
| Dimension de la bride | Nema 23 |
| Résistance de Phase(ohm) | 0,45 |
| Courant Nominal (A) | 4,0 |
| Diamètre de l'arbre(mm) | 8 |
| Longueur d'arbre(mm) | 21 |
| Angle par pas(°) | 1,8 |
| Nombre de phases | 2 |
| Spécification de l'encodeur | |
| Résolution(CPR) | 1000 |
| Signal de sortie | 2 canaux |
