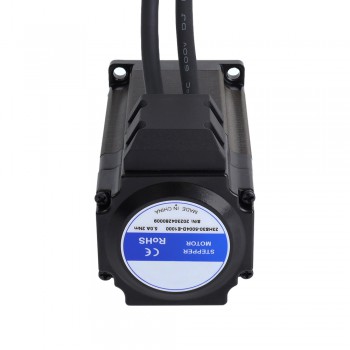

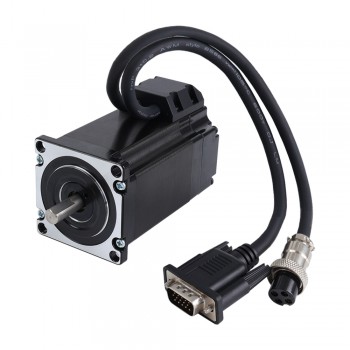

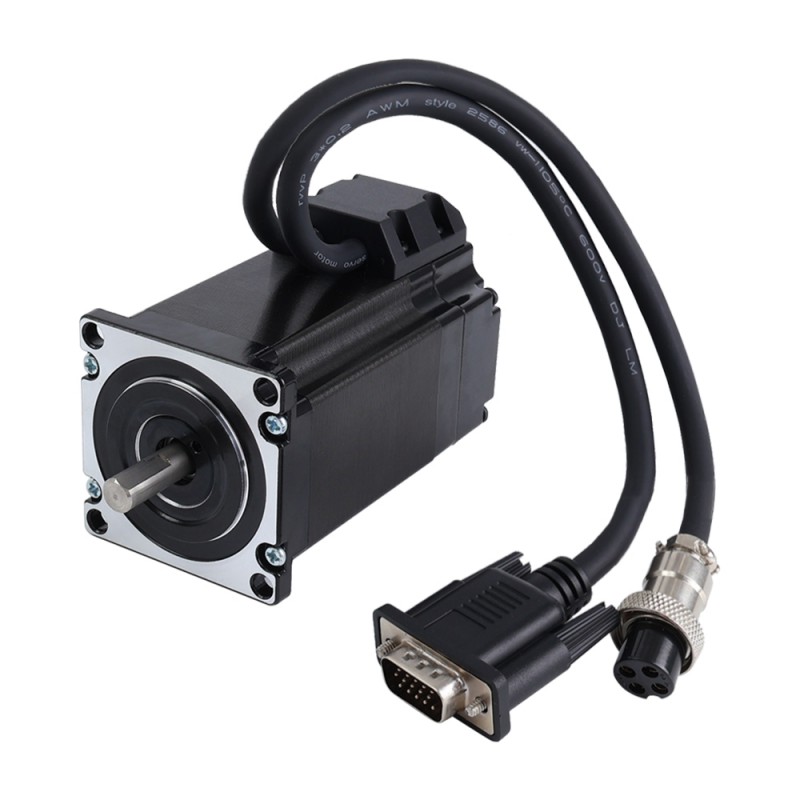

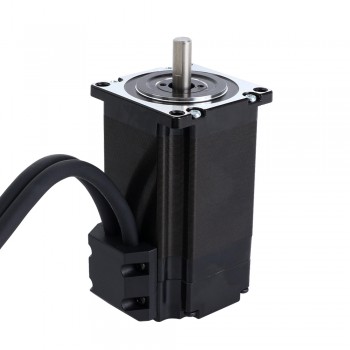

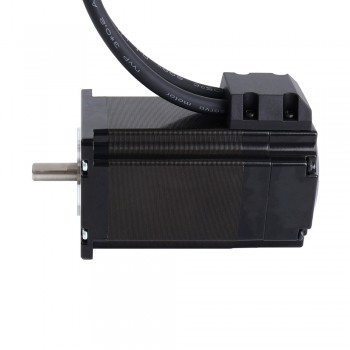

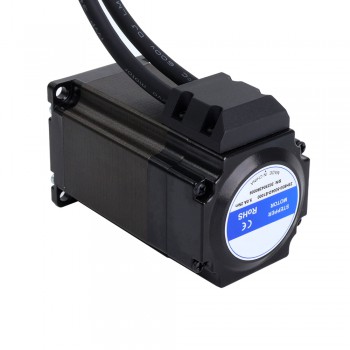

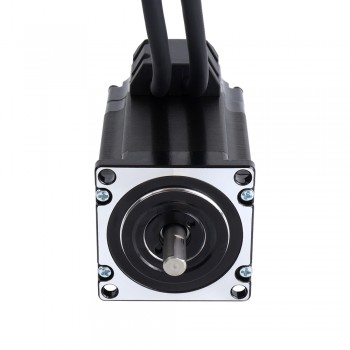

Moteur pas à pas en boucle fermée Nema 23 série S 1,8 degrés 2,0Nm 5,0A avec codeur incrémental optique
-
Manuels et Documentation:
Fiche complète:
Courbe de couple:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Moteur pas à pas en boucle fermée Nema 23 série S 1,8 degrés 2,0Nm 5,0A avec codeur incrémental optique
Spécification électrique
Numéro de pièce du fabricant: 23HS30-5004D-E1000
Nombre de phases: 2
Angle par pas: 1,8 degrés
Couple de maintien: 2,0 Nm(283,22oz.in)
Courant/phase: 5,0 A
Résistance phase: 0,42 ohms± 10%
Inductance de Phase: 1,7 mH ± 20%(1KHz)
Spécification physique
Dimension de la bride: 57 x 57 mm
Longueur du moteur: 101 mm
Diamètre de l'arbre: Φ8 mm
Longueur d'arbre: 21 mm
Longueur de D-Cut: 15 mm
Longueur de câble: 300 mm
Poids: 1,22 kg
Spécification de l'encodeur
Type de circuit de sortie: type différentiel
Type d'encodeur: Optique incrémental
Résolution: 1000PPR(4000CPR)
Signal de sortie: 2 canaux
Tension d'alimentation minimale: 4V
Tension d'alimentation maximale: 5V
Courant de sortie: 100mA
Haute tension de sortie: 5V
Basse tension de sortie: 4,5V
Fréquence de sortie maximale: 60kHZ
Connexion
| PIN | 1 | 2 | 3 | 4 |
| Motor | A+ | A- | B+ | B- |
| PIN | 2 | 3 | 1 | 13 | 11 | 12 |
| Encoder | VCC | EGND | EA+ | EA- | EB+ | EB- |
| Spécification électrique | |
|---|---|
| Couple de maintien (Ncm) | 200 |
| Couple de maintien (oz.in) | 283,22 |
| Inductance de Phase(mH) | 1,7 |
| Résistance de Phase(ohm) | 0,42 |
| Courant Nominal (A) | 5,0 |
| Type d'encodeur | Optique incrémental |
| Type de circuit de sortie | Type différentiel |
| Résolution de l'encodeur | 1000PPR |
| Canaux de signaux de sortie | 2 |
| Spécification physique | |
| Longueur du moteur(mm) | 101 |
| Taille du cadre(mm) | Nema 23 (57 x 57) |
| Diamètre de l'arbre(mm) | 8 |
| Longueur d'arbre(mm) | 21 |
| Serie de produits | Série S |
| Indice IP | 40 |
