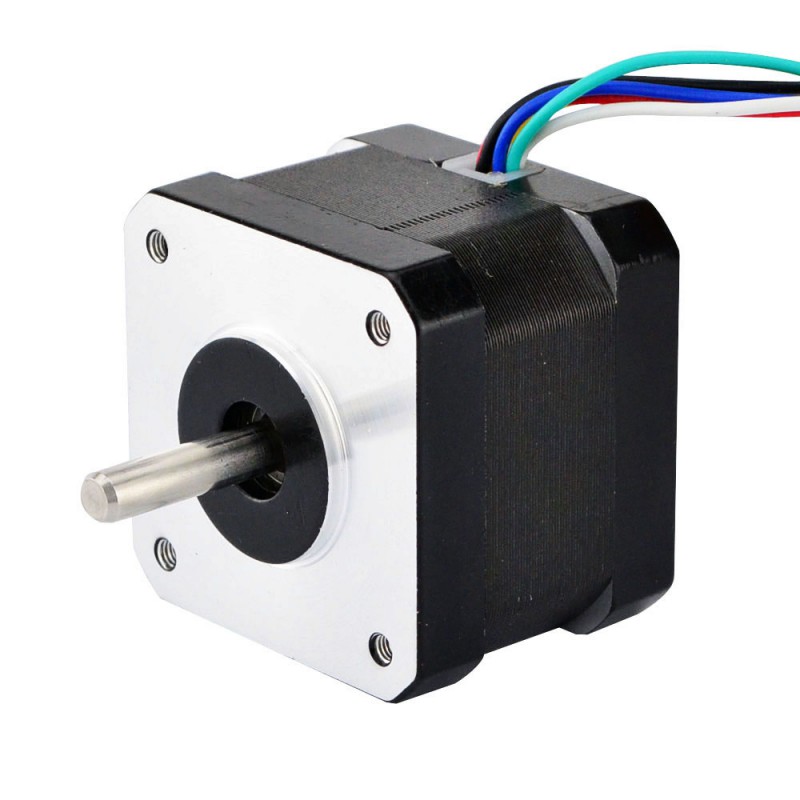

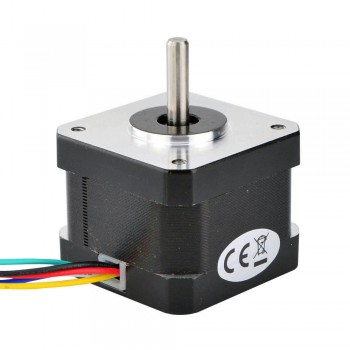

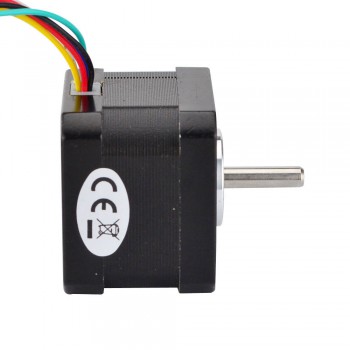

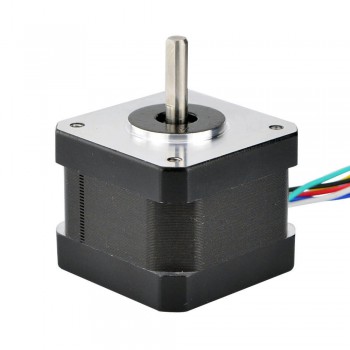

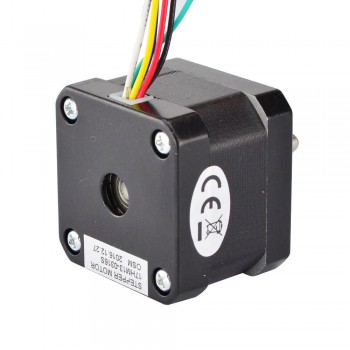

Moteur pas à pas bipolaire nema 17 (16Ncm 17HM13-0316S 0,9 degré 0,3A 12V 6 fils)
- Manuels et Documentation: Fiche de données:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€13,49
Ce moteur pas à pas unipolaire Nema 17 avec angle de pas 0,9deg et taille 42x42x34mm. Il a 6 fils, chaque phase tire le courant 0,31,0A à 12V, avec un couple de maintien de 16Ncm (22,7oz.in).
Spécification électrique
- Numéro du modèle: 17HM13-0316S
- Type de moteur: Moteurs pas à pas unipolar
- Angle par pas: 0,9 deg
- Couple de maintien: 16Ncm(22,7oz.in)/23Ncm(31,8oz.in)
- Courant/phase: 0,31A/0,22A
- Tension nominale: 12V
- Résistance phase: 38,5ohms/77,0ohms
- Inductance de Phase: 36mH ± 20%(1KHz)/144mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 42 x 42mm
- Longueur du moteur: 34mm
- Diamètre de l'arbre: Φ5mm
- Longueur d'arbre: 20mm
- Longueur de D-Cut: 15mm
- Nombre de câble: 6
- Longueur de câble: 500mm
- Poids: 300g
Rapport
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Noir
|
Jaune
|
Vert
|
Rouge
|
Blanc
|
Bleu
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Unipolar |
| Couple de maintien (Ncm) | 16 |
| Couple de maintien (oz.in) | 22,7 |
| Inductance de Phase(mH) | 36 |
| Résistance de Phase(ohm) | 35,8 |
| Courant Nominal (A) | 0,31 |
| Angle par pas(°) | 0,9 |
| Spécification physique | |
| Longueur du moteur(mm) | 34 |
| Taille du cadre(mm) | 42x42 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | D-Cut |
| Diamètre de l'arbre(mm) | 5 |
| Longueur d'arbre(mm) | 20 |
| Nombre de câble | 6 |
| Longueur de câble(mm) | 500 |
| Poids(g) | 280 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
