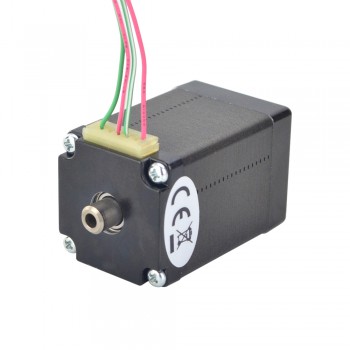

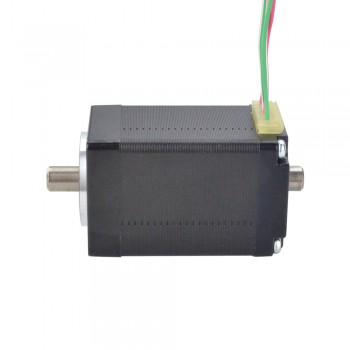

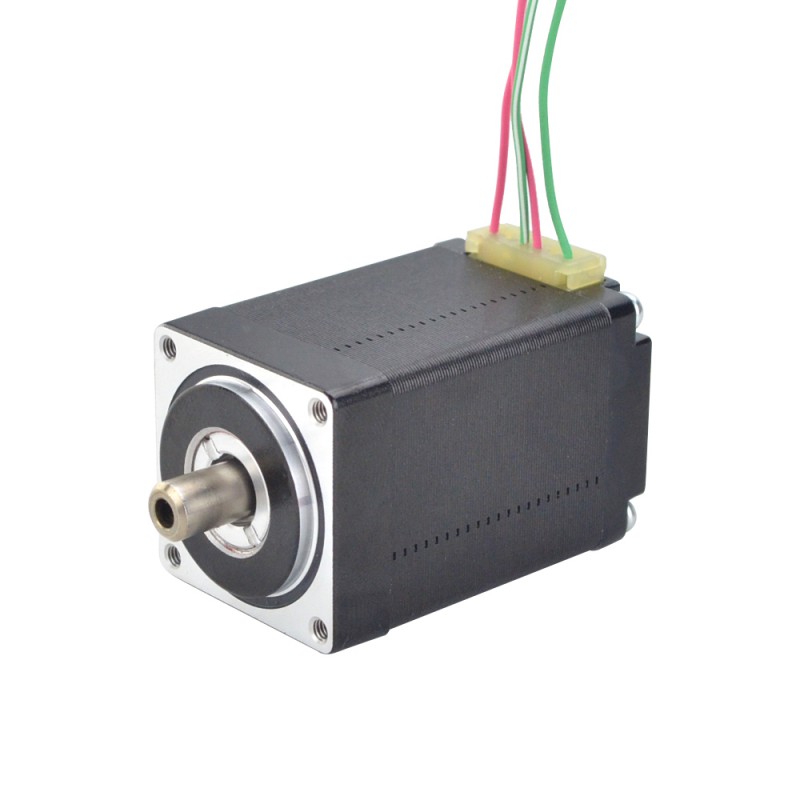

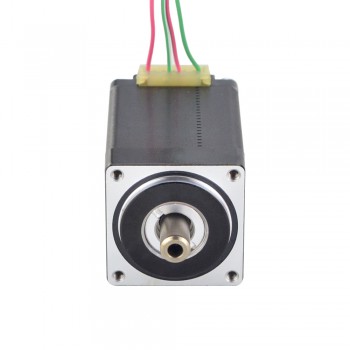

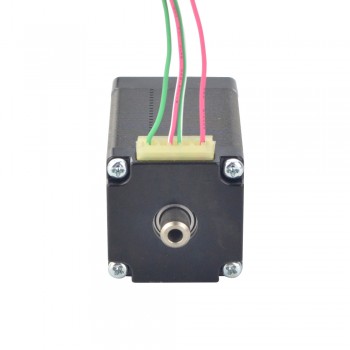

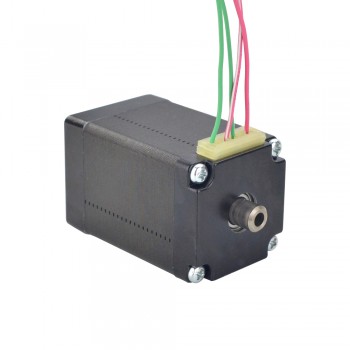

Moteur pas à pas Nema 14 à double arbre creux bipolaire 11HS18-1004H 1,8 degrés 7,5Ncm 1,0A 4 fils
-
Manuels et Documentation:
Fiche complète:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€22,17
Moteur pas à pas Nema 14 à double arbre creux bipolaire 11HS18-1004H 1,8 degrés 7,5Ncm 1,0A 4 fils
Spécification électrique
- Numéro de pièce du fabricant: 11HS18-1004H
- Type de moteur: Bipolaire pas à pas
- Angle par pas: 1,8 degrés
- Couple de maintien: 0,075 Nm(10,62oz.in)
- Courant/phase: 1,0 A
- Résistance phase: 2,1 ohms± 10%
- Inductance de Phase: 1,5 mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 28 x 28 mm
- Longueur du moteur: 44 mm
- Diamètre de l'arbre extérieur: Φ6 mm
- Diamètre de l'arbre intérieur: Φ3 mm
- Longueur de l'arbre avant: 10 mm
- Longueur de l'arbre arrière: 5 mm
- Nombre de câble: 4
- Longueur de câble: 310 mm
- Poids: 0,14 kg
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Rouge
|
Rouge/Blanc
|
Vert/WHI
|
Vert
|
| Spécification électrique | |
|---|---|
| Couple de maintien (Ncm) | 7,5 |
| Couple de maintien (oz.in) | 10,62 |
| Inductance de Phase(mH) | 1,5 |
| Résistance de Phase(ohm) | 2,1 |
| Courant Nominal (A) | 1 |
| Angle par pas(°) | 1,8 |
| Spécification du moteur | |
| Bipolaires / Unipolaire | Bipolaire |
| Spécification physique | |
| Longueur du moteur(mm) | 44 |
| Taille du cadre(mm) | 28 x 28 |
| Longueur de câble(mm) | 310 |
| Nombre de câble | 4 |
| Type d'arbre | Creux |
| Poids(g) | 140 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST, etc.
- Fils et câbles: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Perçage cruciforme, Key-Way, Filetage ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
