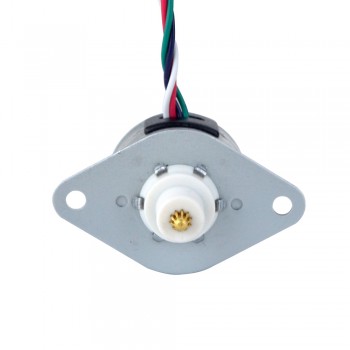

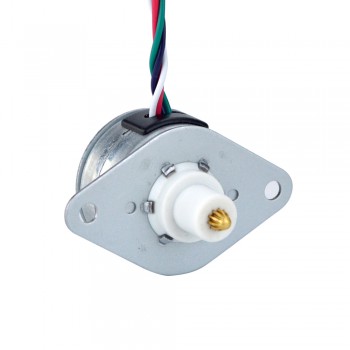

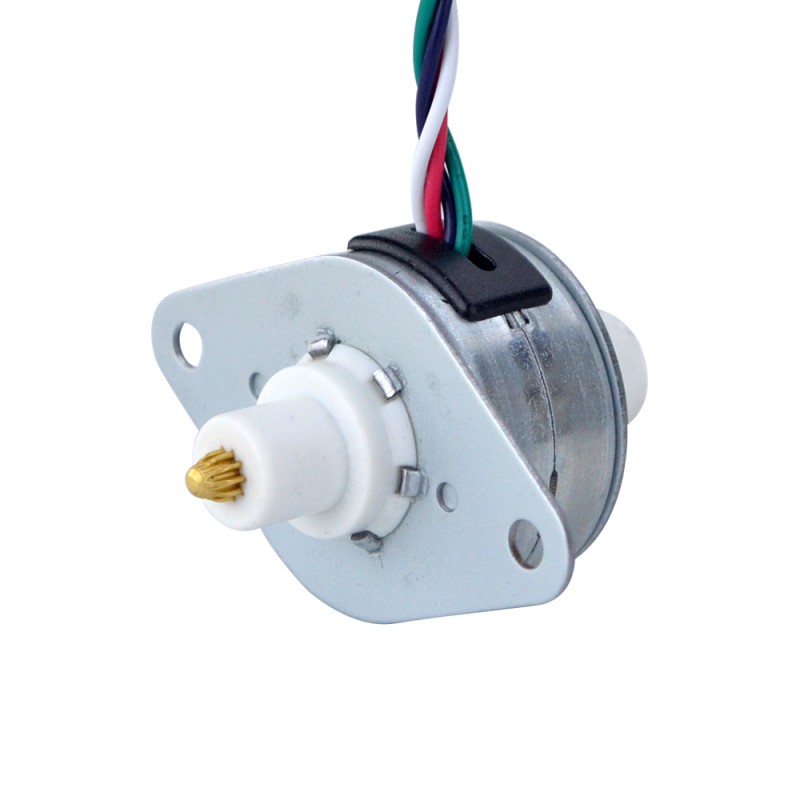

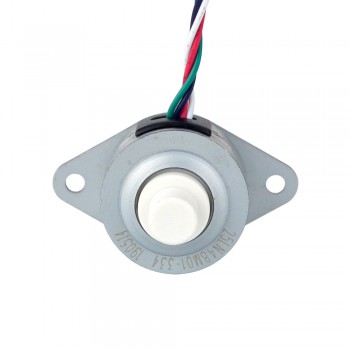

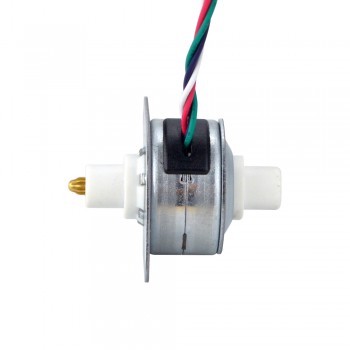

Moteur pas à pas linéaire aimant permanent captive Φ25,2x15mm 7,5 Deg 0,15A plomb 1,22mm distance de voyage 13,5mm
- Manuels et Documentation: Fiche complète:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€20,55
Moteur pas à pas linéaire aimant permanent captive Φ25,2x15mm 7,5 Deg 0,15A plomb 1,22mm distance de voyage 13,5mm
Spécification électrique
- Numéro de pièce du fabricant: 25LN48M01-334
- Type de moteur: Moteur pas à pas à aimant permanent linéaire captiver
- Nombre de phases: 2
- Angle par pas: 7,5 degrés
- Courant/phase: 0,15 A
- Poussée: 9,8 N(300 Hz)
- Résistance phase: 47 ± 7% ohms(20 ℃)
- Inductance de Phase: 17,8 mH ± 20%
- Protection IP: IP34
- Durée de vie: 1500000 cycles
Spécification physique
- Dimension de la bride: Φ25 mm
- Longueur du moteur: 14,3 mm
- Distance de voyage: 13,5 mm（0,531"）
- Diamètre de la vis-mère: Φ3,5 mm（0,138"）
- Résolution/lap: 1,22 mm（0,048"）
- Résolution/pas: 0,0254 mm(0,001")
- Nombre de câble: 4
- Longueur de câble: 80 mm
- Poids: 30,5 g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Vert
|
Bleu
|
Rouge
|
Blanc
|
| Spécification électrique | |
|---|---|
| Inductance de Phase(mH) | 17,8 |
| Résistance de Phase(ohm) | 47 |
| Courant Nominal (A) | 0,15 |
| Angle par pas(°) | 7,5 |
| Type de moteur | Captive |
| Spécification physique | |
| Longueur du moteur(mm) | 14,3 |
| Taille du cadre(mm) | Φ25 |
| Longueur de câble(mm) | 80 |
| Diamètre de la vis mère(mm) | Φ3,5 |
| Nombre de câble | 4 |
| Résolution/lap (mm) | 1,22 |
| Distance de voyage (mm) | 13,5 |
| Résolution/pas(mm) | 0,0254 |
