Moteur pas à pas linéaire aimant permanent externa 0,4A plomb 0,5mm distance de voyage 21mm Φ42x16,5mm
- Manuels et Documentation: Fiche complète:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€12,34
Moteur pas à pas linéaire aimant permanent externa 0,4A plomb 0,5mm distance de voyage 21mm Φ42x16,5mm
Spécification électrique
- Numéro de pièce du fabricant: 42LN48S01-122
- Type de moteur: Moteur pas à pas à aimant permanent linéaire external
- Nombre de phases: 4
- Angle par pas: 7,5 degrés
- Courant/phase: 0,4 A
- Couple de maintien: 53,9 mN,m(7,634oz.in)
- Résistance phase: 40 ± 7% ohms(20 ℃)
- Inductance de Phase: 20 mH ± 20%
- Durée de vie: 3000 h
Spécification physique
- Dimension de la bride: Φ42 mm
- Longueur du moteur: 16,5 mm
- Longueur de la vis mère: 21 mm（0,827"）
- Diamètre de la vis-mère: Φ3 mm（0,118"）
- Résolution/lap: 0,5 mm（0,0197"）
- Résolution/pas: 0,0104 mm(0,0004")

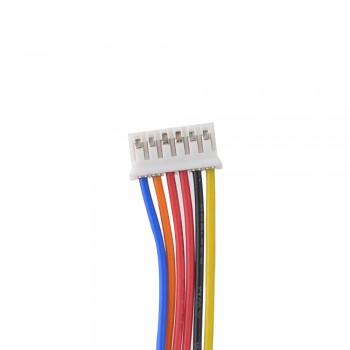

- Nombre de câble: 6 avec connecteur PH-6Y
- Longueur de câble: 240 mm
- Poids: 100 g
Rapport
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Jaune
|
Rouge
|
Orange
|
Noir
|
Rouge
|
Bleu
|
| Spécification électrique | |
|---|---|
| Couple de maintien (oz.in) | 7,634 |
| Inductance de Phase(mH) | 20 |
| Résistance de Phase(ohm) | 40 |
| Courant Nominal (A) | 0,4 |
| Angle par pas(°) | 7,5 |
| Type de moteur | External |
| Nombre de phases | 4 |
| Couple de maintien (mN.m) | 53,9 |
| Spécification physique | |
| Longueur du moteur(mm) | 16,5 |
| Taille du cadre(mm) | Φ42 |
| Diamètre de la vis mère(mm) | Φ3 |
| Longueur de la vis mère(mm) | 21 |
| Nombre de câble | 6 |
| Résolution/lap (mm) | 0,5 |
| Résolution/pas (mm) | 0,0104 |
