Servomoteur intégré CC sans balais Easy NEMA 23 ISV57T-130 130w 3000 tr/min 0,45 Nm 20-50 VCC

Servomoteur intégré CC sans balais Easy NEMA 23 ISV57T-130 130w 3000 tr/min 0,45 Nm 20-50 VCC

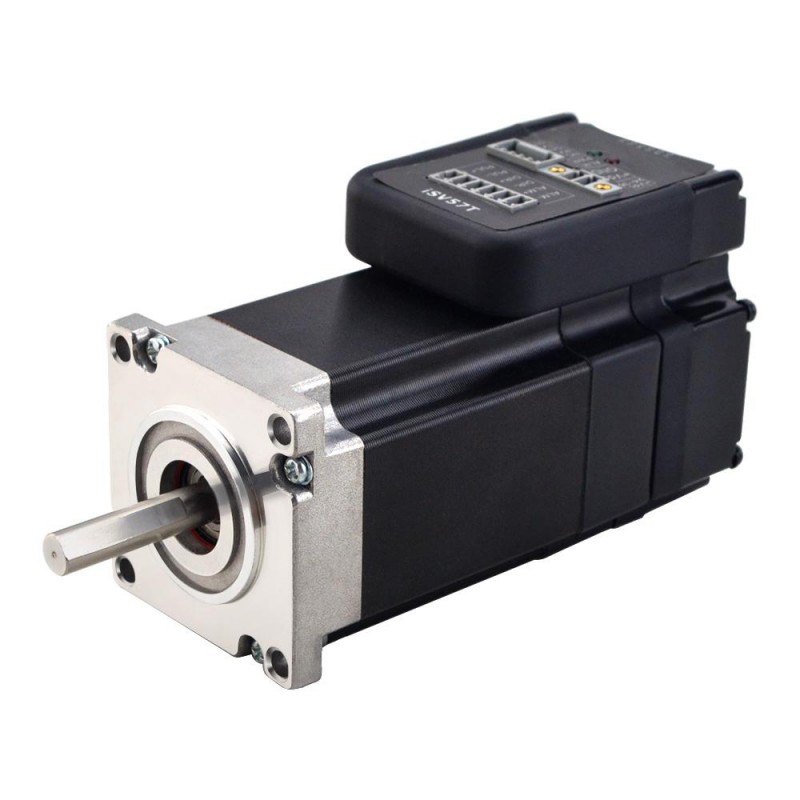

Le servomoteur intégré ISV57T-130 est un moteur sans balais de 57 mm intégré à un encodeur 16 bits et un servomoteur. De taille très compacte et avec tous les composants intégrés, l'ISV57T-130 peut économiser de l'espace de montage, éliminer le temps de connexion de l'encodeur et de câblage du moteur, réduire les interférences et réduire/réduire les coûts de câbles et de main d'œuvre. Taille compacte intégrée pour économiser de l'espace de montage et du temps de configuration, et réduire les interférences électriques.

Principales caractéristiques:

Tension d'entrée 20-50 V CC, courant de crête de sortie 0-6 A.

Entrée de commande de pas et de direction pour le contrôle de position

Taille de montage compatible avec moteur pas à pas

Mouvement moteur fluide et excellent temps de réponse

Entrées de contrôle isolées d'impulsion, de direction

Sorties en position et de défaut vers des contrôleurs de mouvement externes pour des commandes système completes

Protection contre les surtensions, les surintensités et les erreurs de position

Spécifications du driver:

Courant de crête de sortie: 0~6A

Tension d'entrée: +20~50VCC (Typique 36VCC)

Courant du signal logique: 7~16mA (Typique 10mA)

Fréquence d'entrée d'impulsion: 0~300kHz

Tension d'impulsion: 5v(Connectez une résistance de 2K ohms en série, si elle est de 24V)

Résistance d'isolement: 100MΩ

Spécifications électriques:

Numéro de pièce du fabricant: ISV57T-130

Puissance nominale(W): 130

Couple nominal(Nm): 0,45 (63,73oz.in)

Couple maximal(Nm): 1,1 (155,80oz.in)

Vitesse nominale(tr/min): 3000

Vitesse de pointe(tr/min): 4000

Tension nominale(VCC): 36

Poids(kg): 1,25

Spécifications physiques:

Dimension de la bride: 57 x 57 mm

Longueur du moteur: 128 mm

Diamètre de l'arbre: Φ8 mm

Longueur de D-Cut: 15 mm

Longueur d'arbre: 21 mm

Environnement d'exploitation et autres spécifications(Tj = 25℃/77℉):

Refroidissement: Refroidissement naturel ou refroidissement force

Environnement: Évitez la poussière, le brouillard d'huile et les gaz corrosifs

Température ambiante: 0℃ － 40℃

Humidité: 40%RH－90%RH

Température de fonctionnement(dissipateur thermique): 70℃ Max

Vibration: 10-50Hz / 0.15mm

Température de stockage: -20℃ － 65℃
