TQEG Series réducteur planétaire TQEG23-G5-D8 5:1 contrecoup 15 arc-min pour moteur pas à pas Nema 23 à arbre de 8 mm

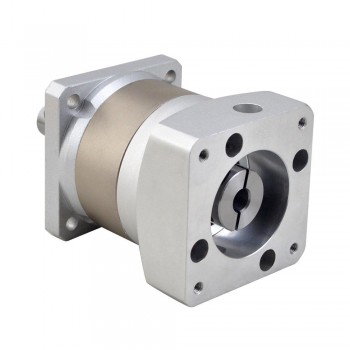

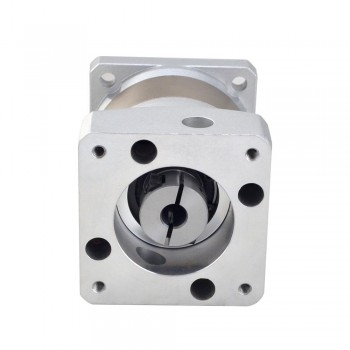

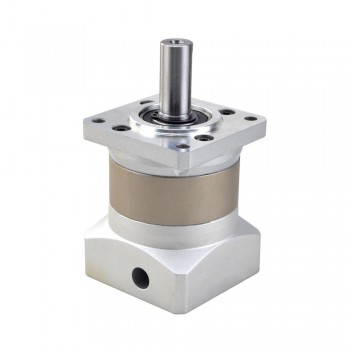

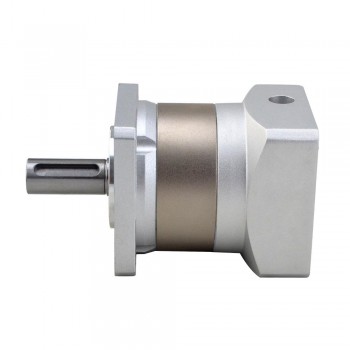

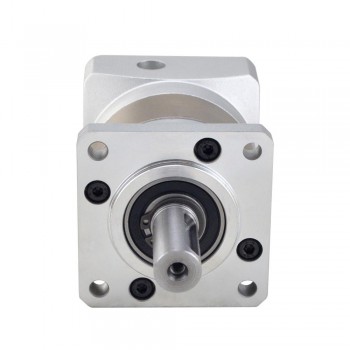

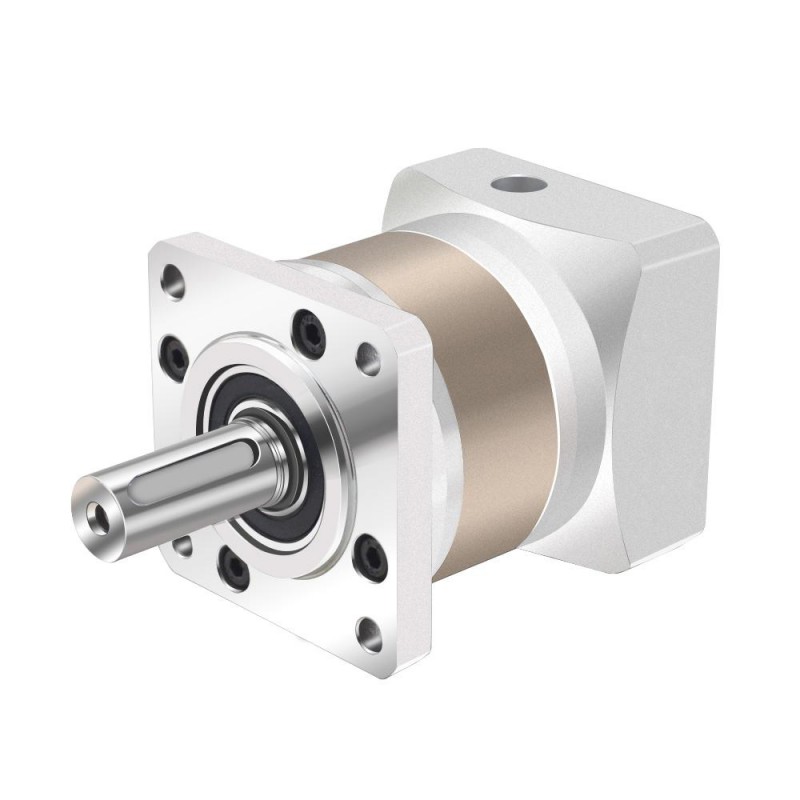

Ce réducteur planétaire de haute précision appartient à la série de réducteurs TQEG, avec un rapport de démultiplication de 5:1 et un jeu maximum de 15 arc-min. C'est un choix approprié pour les applications qui nécessitent une bonne précision, une bonne fiabilité. Ce réducteur planétaire en ligne dispose d'un accouplement d'arbre d'entrée intégré et est compatible avec tout moteur pas à pas, moteur CC sans balais et servomoteur Nema 23 standard.
Spécifications de la boîte de vitesses
Numéro de pièce du fabricant: TQEG23-G5-D8
Type de boîte à engrenages: planétaire
Rapport de réduction: 5: 1
Efficacité: 94%
Contrecoup: <=15 arcmin
Couple maximal autorisé: 28 Nm(247,82 lb-in)
Couple admissible au moment: 56 Nm(495,64 lb-in)
Bruit: <=60dB
Indice d'étanchéité: IP54
Durée de vie: 20 000 heures
Spécifications physiques
Dimension de la bride: 60 x 60 mm
Longueur de la boîte de vitesses: 73,5 mm
Type d'arbre de sortie: Key way
Diamètre de l'arbre de sortie: Φ14 mm
Longueur de l'arbre de sortie: 35 mm
Diamètre de l'arbre d'entrée: Φ8 mm
Longueur de l'arbre d'entrée: 21~24 mm
| Spécification physique | |
|---|---|
| Taille du cadre(mm) | 60 x 60 |
| Type d'arbre | Arbre de Keyway |
| Longueur de la boîte de vitesses (mm) | 73,5 |
| Diamètre de l'arbre d'entrée (mm) | 8 |
| Longueur de l'arbre d'entrée (mm) | 21~24 |
| Diamètre de l'arbre de sortie (mm) | 14 |
| Longueur de l'arbre de sortie (mm) | 35 |
| Costume pour moteur | Nema 23 |
| Type de boîte de vitesses | Série PLE |
| Rapport de réduction | 5 |
| Contrecoup | <=15 arcmin |
