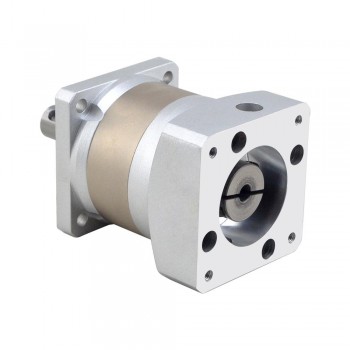

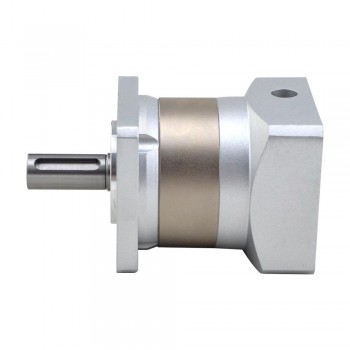

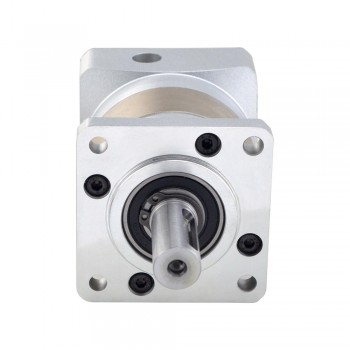

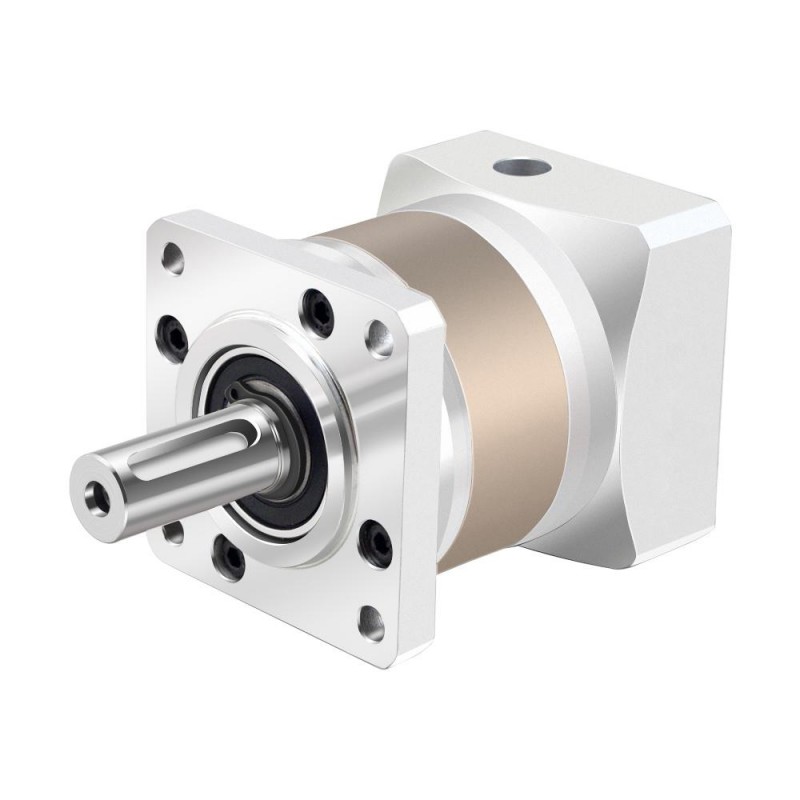

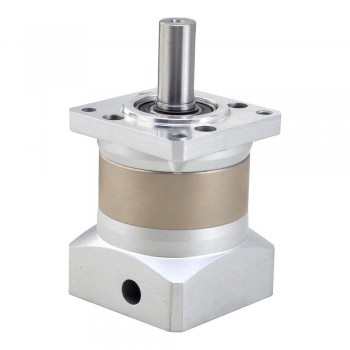

TQEG Series réducteur planétaire TQEG23-G10-D6 10:1 contrecoup 15 arc-min pour moteur pas à pas Nema 23 à arbre de 6,35mm
Ce réducteur planétaire de haute précision appartient à la série de réducteurs TQEG, avec un rapport de démultiplication de 10:1 et un jeu maximum de 15 arc-min. C'est un choix approprié pour les applications qui nécessitent une bonne précision, une bonne fiabilité. Ce réducteur planétaire en ligne intègre un accouplement d'arbre d'entrée qui peut correspondre à n'importe quel arbre standard de 6,35 mm (1/4 pouce) de diamètre du moteur pas à pas Nema 23, du moteur à courant continu sans balais et du servomoteur.
Spécifications de la boîte de vitesses
Numéro de pièce du fabricant: TQEG23-G10-D6
Type de boîte à engrenages: planétaire
Rapport de réduction: 10: 1
Efficacité: 96%
Contrecoup: <=15 arcmin
Couple maximal autorisé: 10 Nm(88,51 lb-in)
Couple admissible au moment: 20 Nm(177,01 lb-in)
Bruit: <=60dB
Indice d'étanchéité: IP54
Durée de vie: 20 000 heures
Spécifications physiques
Dimension de la bride: 60 x 60 mm
Longueur de la boîte de vitesses: 73,5 mm
Type d'arbre de sortie: Key way
Diamètre de l'arbre de sortie: Φ14 mm
Longueur de l'arbre de sortie: 35 mm
Diamètre de l'arbre d'entrée: Φ6,35 mm
Longueur de l'arbre d'entrée: 21~24 mm
| Spécification physique | |
|---|---|
| Taille du cadre(mm) | 60 x 60 |
| Poids(g) | 940 |
| Longueur de la boîte de vitesses (mm) | 73,5 |
| Diamètre de l'arbre d'entrée (mm) | 6,35 |
| Longueur de l'arbre d'entrée (mm) | 21~24 |
| Diamètre de l'arbre de sortie (mm) | 14 |
| Longueur de l'arbre de sortie (mm) | 35 |
| Costume pour moteur | Nema 23 |
| Type de boîte de vitesses | Série PLE |
| Rapport de réduction | 10 |
| Contrecoup | <=15 arcmin |
| Type de produit | Réducteur planétaire série PLE |
| Type d'arbre de sortie | Arbre de Keyway |
