TQEG Series réducteur planétaire TQEG23-G50-D8 50:1 contrecoup 20 arc-min pour moteur pas à pas Nema 23 à arbre de 8mm

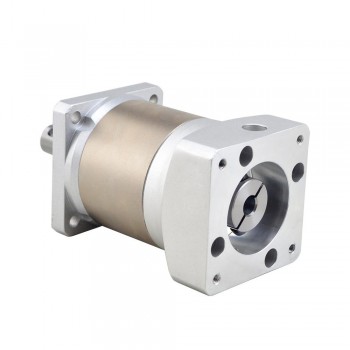

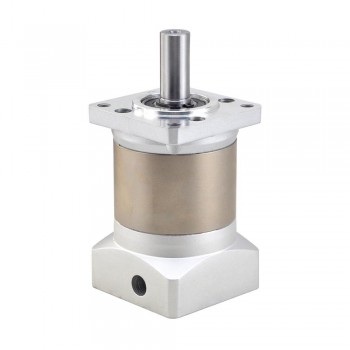

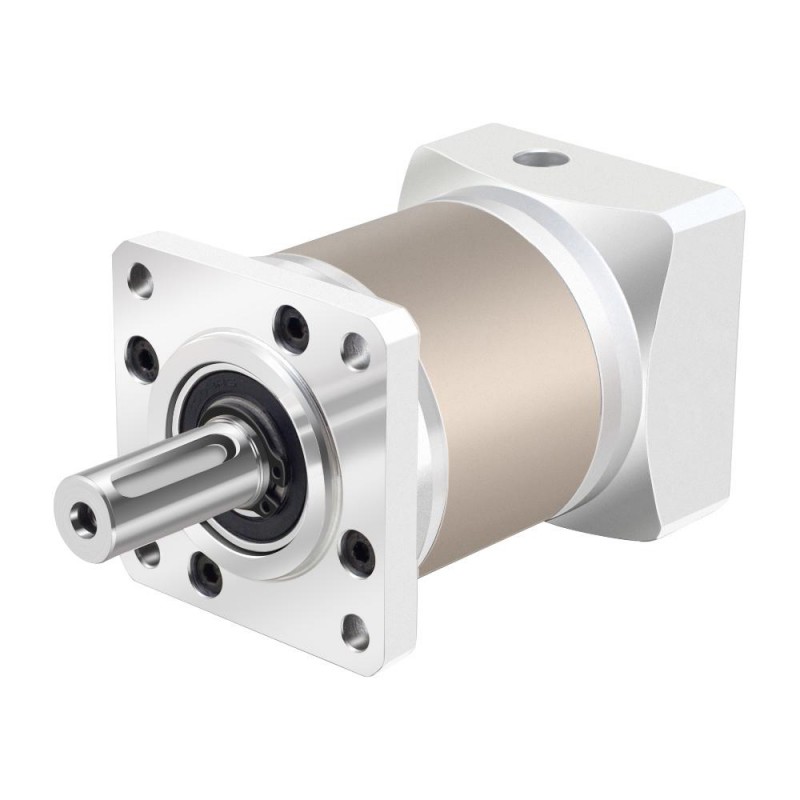

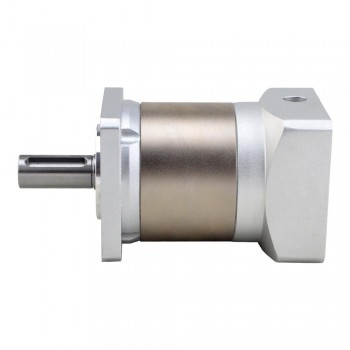

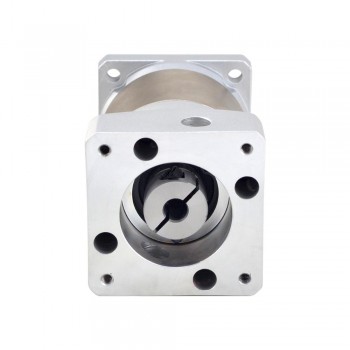

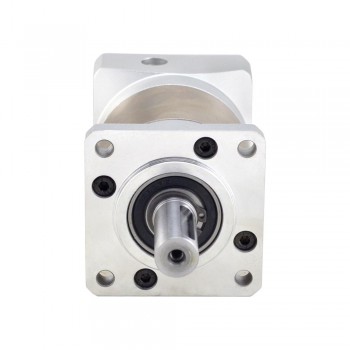

Cette boîte de vitesses planétaire de haute précision appartient à la boîte de vitesses de la série TQEG, avec un rapport de démultiplication de 50:1 et un jeu maximum de 20 arc-min. C'est un choix approprié pour les applications qui nécessitent une bonne précision, une bonne fiabilité. Ce réducteur planétaire en ligne dispose d'un accouplement d'arbre d'entrée intégré et est compatible avec tout moteur pas à pas, moteur CC sans balais et servomoteur Nema 23 standard.
Spécifications de la boîte de vitesses
Numéro de pièce du fabricant: TQEG23-G50-D8
Type de boîte à engrenages: planétaire
Rapport de réduction: 50: 1
Efficacité: 94%
Contrecoup: <=20 arcmin
Couple maximal autorisé: 25 Nm(221,27 lb-in)
Couple admissible au moment: 50 Nm(442,54 lb-in)
Bruit: <=60dB
Indice d'étanchéité: IP54
Durée de vie: 20 000 heures
Spécifications physiques
Dimension de la bride: 60 x 60 mm
Longueur de la boîte de vitesses: 89,5 mm
Type d'arbre de sortie: Key way
Diamètre de l'arbre de sortie: Φ14 mm
Longueur de l'arbre de sortie: 35 mm
Diamètre de l'arbre d'entrée: Φ8 mm
Longueur de l'arbre d'entrée: 21~24 mm
| Spécification physique | |
|---|---|
| Taille du cadre(mm) | 60 x 60 |
| Poids(g) | 1200 |
| Longueur de la boîte de vitesses (mm) | 89,5 |
| Diamètre de l'arbre d'entrée (mm) | 8 |
| Longueur de l'arbre d'entrée (mm) | 21~24 |
| Diamètre de l'arbre de sortie (mm) | 14 |
| Longueur de l'arbre de sortie (mm) | 35 |
| Costume pour moteur | Nema 23 |
| Type de boîte de vitesses | Série PLE |
| Rapport de réduction | 50 |
| Contrecoup | <=20 arcmin |
| Type de produit | Réducteur planétaire série PLE |
| Type d'arbre de sortie | Arbre de Keyway |
