Moteur pas à pas linéaire captive Acme Nema 23 bipolaire 4,0A plomb 5,08mm distance de voyage 63,5mm

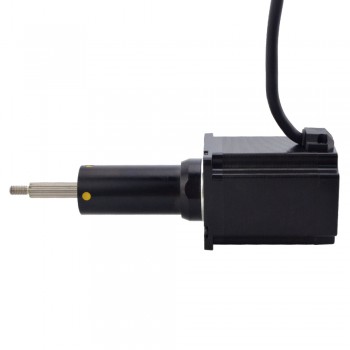

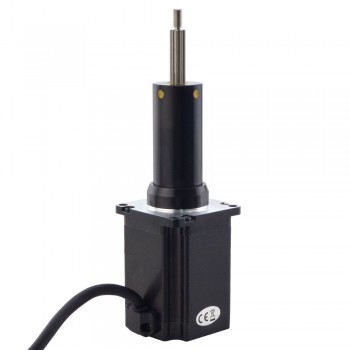

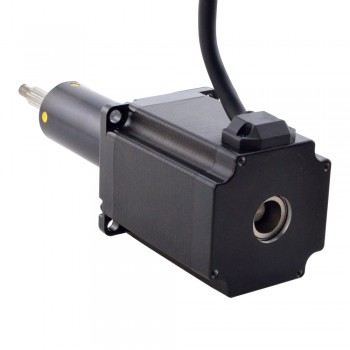

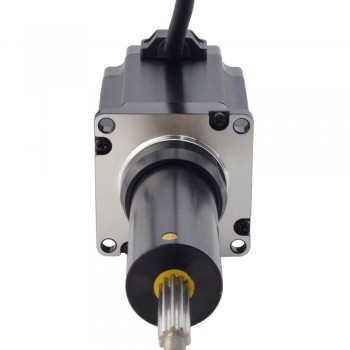

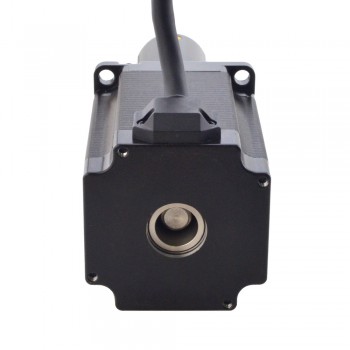

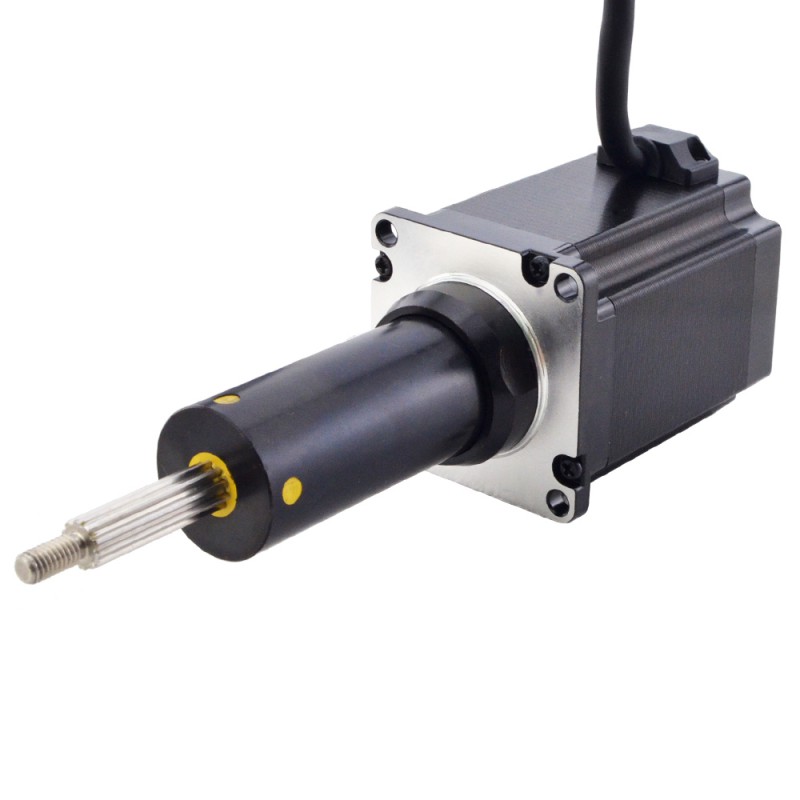

Ce modèle est un moteur pas à pas linéaire à vis captive ACME Nema 23 avec une longueur de corps de 75 mm, un angle de pas de 1,8 degrés et un courant nominal de 4,0 A. Il est intégré avec un diamètre de 6,35 mm (0,25"), une distance de déplacement de 63,5 mm (2,5"), le déplacement linéaire est de 5,08 mm (0,2") par tour. Il présente les caractéristiques de haute performance, de longue durée de vie, de faible bruit et de haute efficacité.
Spécification électrique
Numéro de pièce du fabricant: 23C30S4004HG5-064RS
Type de moteur: Captive
Angle par pas: 1,8°
Couple de maintien: 2Nm(283,28oz.in)
Courant/phase: 4,0A
Résistance phase: 0,9ohms
Inductance de Phase: 4,3mH±20%(1KHz)
Spécification physique
Dimension de la bride: 57 x 57mm
Longueur du moteur: 75mm
Distance de voyage: 63,5mm(2,5")
Diamètre de la vis-mère: Φ9,525mm(0,375")
Résolution/pas: 0,0254mm(0,001")
Résolution/lap: 5,08mm(0,2")
Nombre de câble: 4
Longueur de câble: 500mm
Connexion
| A+ | A- | B+ | B- |
| Rouge | Rouge/Blanc | Vert | Vert/Blanc |
Usinage d'extrémité de vis mère
Écrou anti-jeu
Steppermotor.fr propose des écrous anti-reflux pour les actionneurs linéaires à vis external (sauf taille 34) et les actionneurs linéaires à vis non-captive (sauf tailles 24 et 34).
Il doit y avoir un contrecoup nominal entre la vis-mère et l'écrou en plastique standard de Steppermotor.fr après des millions de cycles. Steppermotor.fr garantit quelques millions de cycles mais le contrecoup physique peut être augmenté. Pour réduire ou éliminer le contrecoup, Steppermotor.fr fournit une structure de pression à ressort de l'écrou anti-contrecoup.
Encodeurs
Selon les exigences de l'application, le client peut facilement choisir des encodeurs via une sortie d'index ou un type sans index et via une méthode de sortie comme sortie asymétrique ou différentielle.
Différentes résolutions peuvent également être choisies librement pour un positionnement plus facile et précis.
Freins
En particulier pour les applications verticales ou pour maintenir les moteurs en cas de mise hors tension soudaine, les freins de mise hors tension standard de Steppermotor.fr pour les tailles NEMA14, 17, 23, 24 et 34 seront utiles pour réduire les inquiétudes des clients.
Câblage, câblage et connecteurs
- Câbles ou connecteurs volants
- Fils torsadés
- Gaine thermorétractable ou extensible
- Gaines de câbles
Vis enduite de téflon
Si les applications du client nécessitent une combinaison de vis et d'écrous sans graisse, Steppermotor.fr propose une vis mère recouverte de téflon pour un actionneur linéaire pas à pas.
L'actionneur linéaire pas à pas à vis-mère recouvert de téflon permet un cycle de vie plus long et une meilleure génération de force de poussée par rapport à la vis-mère SUS conventionnelle.
Le revêtement en téflon peut être appliqué dans toute la gamme d'options de vis mères dans Steppermotor.fr et tous les types d'actionneurs linéaires tels que External, Non-Captive, et Captive.
De plus, l'écrou anti-jeu peut également être combiné avec une vis recouverte de téflon.
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Résistance de Phase(ohm) | 0,9 |
| Courant Nominal (A) | 4,0 |
| Angle de pas (degrés) | 1,8 |
| Type de moteur linéaire | Captive |
| Inductance de Phase(mH) | 4,3 |
| Spécification physique | |
| Longueur du moteur(mm) | 75 |
| Taille du cadre(mm) | Nema 23 (57 x 57) |
| Longueur de câble(mm) | 500 |
| Diamètre de la vis mère(mm) | 9,525 |
| Nombre de câble | 4 |
| Résolution/lap (mm) | 5,08 |
| Indice IP | 40 |
| Résolution/pas (mm) | 0,0254 |
