Moteur pas à pas linéaire captive Nema 17 bipolaire 17C19S2504GF5-025RS 1,8 degrés 2,5A 0,5Nm plomb 2,54mm

Moteur pas à pas linéaire captive Nema 17 bipolaire 17C19S2504GF5-025RS 1,8 degrés 2,5A 0,5Nm plomb 2,54mm

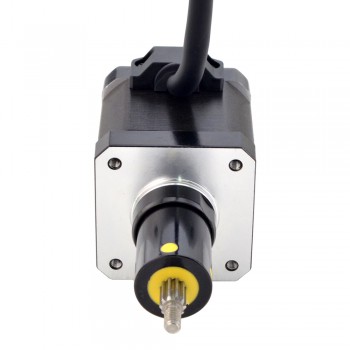

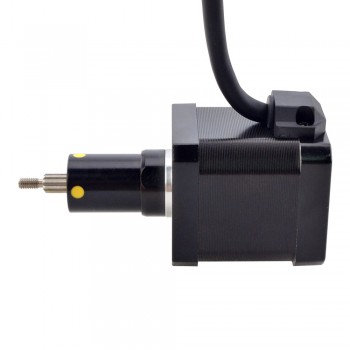

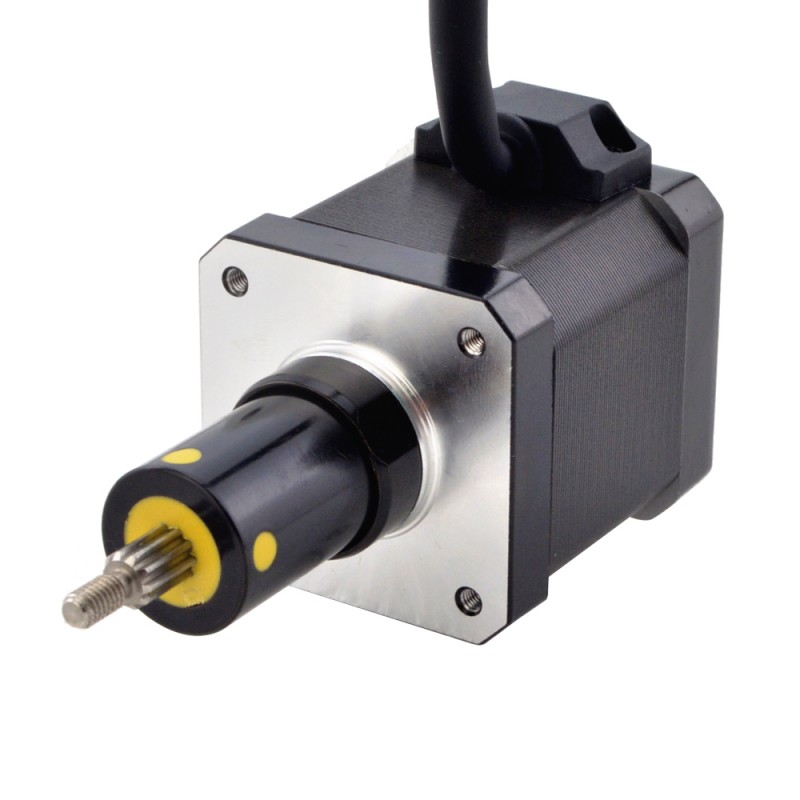

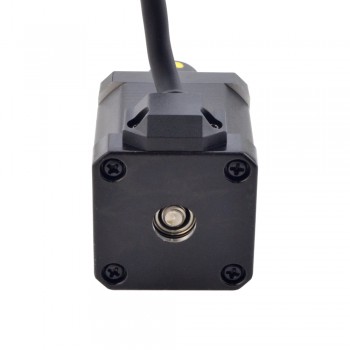

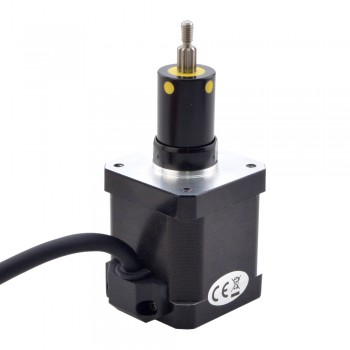

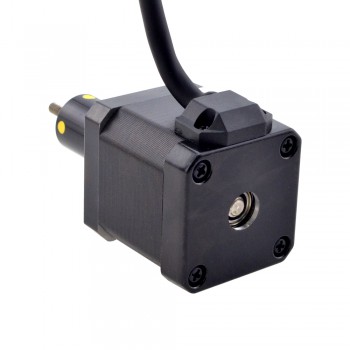

Ce modèle est un moteur pas à pas à vis linéaire captif ACME Nema 17 avec une longueur de corps de 48 mm, un angle de pas de 1,8 degrés et un courant nominal de 2,5 A. Il est intégré avec un diamètre de 6,35 mm (0,25"), une distance de déplacement de 25,4 mm (1"), la course linéaire est de 2,54 mm (0,1") par tour. Il présente les caractéristiques suivantes : hautes performances, longue durée de vie, faible niveau de bruit et haute efficacité.

Spécification électrique

Numéro de pièce du fabricant: 17C19S2504GF5-025RS

Type de moteur: Captive

Angle par pas: 1,8°

Couple de maintien: 0,5Nm(70,82oz.in)

Courant/phase: 2,5A

Résistance phase: 0,78ohms

Inductance de Phase: 1,5mH±20%(1KHz)

Spécification physique

Dimension de la bride: 42 x 42mm

Longueur du moteur: 48mm

Distance de voyage: 25,4mm(1")

Diamètre de la vis-mère: Φ6,35mm(0,25")

Résolution/pas: 0,0127mm(0,0005")

Résolution/lap: 2,54mm(0,1")

Nombre de câble: 4

Longueur de câble: 500mm

Connection

Usinage d'extrémité de vis mère

Écrou anti-jeu

Steppermotor.fr propose des écrous anti-reflux pour les actionneurs linéaires à vis external (sauf taille 34) et les actionneurs linéaires à vis non-captive (sauf tailles 24 et 34).

Il doit y avoir un contrecoup nominal entre la vis-mère et l'écrou en plastique standard de Steppermotor.fr après des millions de cycles. Steppermotor.fr garantit quelques millions de cycles mais le contrecoup physique peut être augmenté. Pour réduire ou éliminer le contrecoup, Steppermotor.fr fournit une structure de pression à ressort de l'écrou anti-contrecoup.

Encodeurs

Selon les exigences de l'application, le client peut facilement choisir des encodeurs via une sortie d'index ou un type sans index et via une méthode de sortie comme sortie asymétrique ou différentielle.

Différentes résolutions peuvent également être choisies librement pour un positionnement plus facile et précis.

Freins

En particulier pour les applications verticales ou pour maintenir les moteurs en cas de mise hors tension soudaine, les freins de mise hors tension standard OYOSTEPPER pour les tailles NEMA14, 17, 23, 24 et 34 seront utiles pour réduire les inquiétudes des clients.

Câblage, câblage et connecteurs

Câbles ou connecteurs volants

Fils torsadés

Gaine thermorétractable ou extensible

Gaines de câbles

Vis enduite de téflon

Si les applications du client nécessitent une combinaison de vis et d'écrous sans graisse, Steppermotor.fr propose une vis mère recouverte de téflon pour un actionneur linéaire pas à pas.

L'actionneur linéaire pas à pas à vis-mère recouvert de téflon permet un cycle de vie plus long et une meilleure génération de force de poussée par rapport à la vis-mère SUS conventionnelle.

Le revêtement en téflon peut être appliqué dans toute la gamme d'options de vis mères dans Steppermotor.fr et tous les types d'actionneurs linéaires tels que External, Non-Captive, et Captive.

De plus, l'écrou anti-jeu peut également être combiné avec une vis recouverte de téflon.
