Moteur pas à pas linéaire externe Nema 14 1,5A 1,8 degrés 0,14Nm plomb 2,54mm distance de voyage 150mm

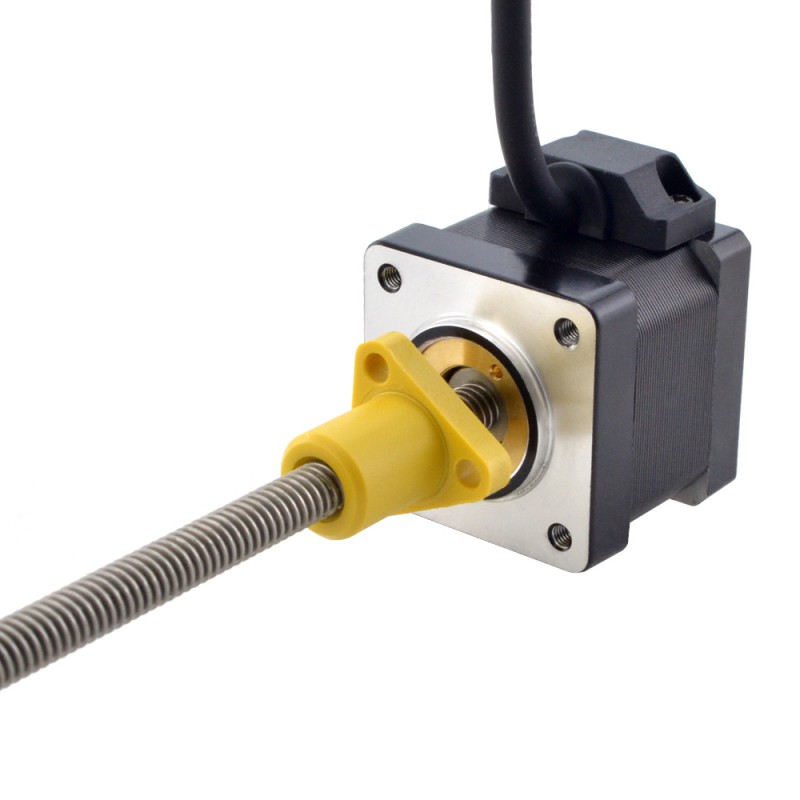

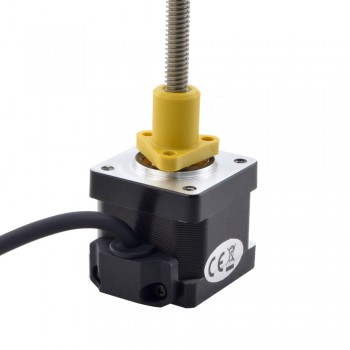

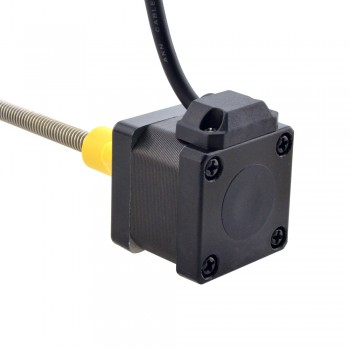

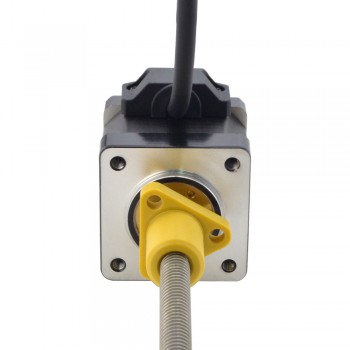

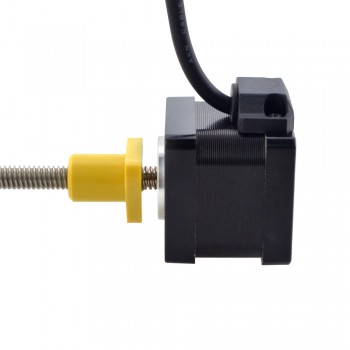

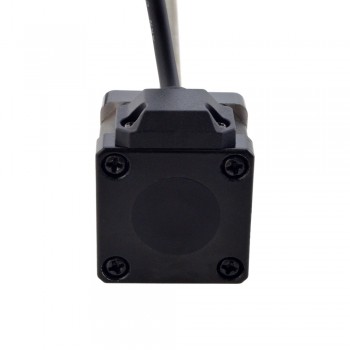

Ce modèle est un moteur pas à pas linéaire à vis Nema 14 ACME avec une longueur de corps de 34 mm, un angle de pas de 1,8 degrés et un courant nominal de 1,5 A. Il est intégré avec un diamètre de Φ6,35 mm (0,25"), une longueur de vis ACME de 150 mm (5,9055") et un écrou à vis POM, la course linéaire est de 2,54 mm (0,1") par tour. Il présente les caractéristiques de haute performance, de longue durée de vie, de faible bruit et de haute efficacité.
Spécification électrique
Numéro de pièce du fabricant: 14E13S1504GF5-150RS
Type de moteur: External(ACME)
Angle par pas: 1,8°
Couple de maintien: 0,14Nm(19,82oz.in)
Courant/phase: 1,5A
Résistance phase: 0,95ohms
Inductance de Phase: 1mH±20%(1KHz)
Spécification physique
Dimension de la bride: 35 x 35mm
Longueur du moteur: 34mm

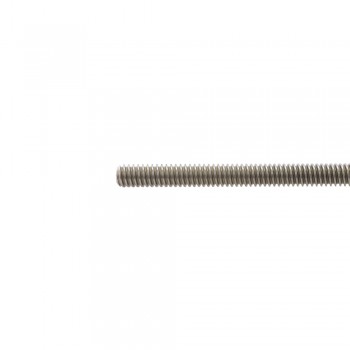

Longueur de la vis mère: 150mm(5,9055")
Diamètre de la vis-mère: Φ6,35mm(0,25")
Résolution/pas: 0,0127mm(0,0005")
Résolution/lap: 2,54mm(0,1")
Nombre de câble: 4
Nombre de démarrages de thread: 2
Longueur de câble: 500mm
Connexion
| A+ | A- | B+ | B- |
| Rouge | Rouge/Blanc | Vert | Vert/Blanc |
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Inductance de Phase(mH) | 1 |
| Résistance de Phase(ohm) | 0,95 |
| Courant Nominal (A) | 1,5 |
| Angle de pas (degrés) | 1,8 |
| Type de moteur linéaire | External(Acme) |
| Spécification physique | |
| Longueur du moteur(mm) | 34 |
| Taille du cadre(mm) | Nema 11 (28 x 28) |
| Longueur de câble(mm) | 500 |
| Diamètre de la vis mère(mm) | 6,35 |
| Longueur de la vis mère(mm) | 150 |
| Nombre de câble | 4 |
| Résolution/lap (mm) | 2,54 |
| Résolution/pas (mm) | 0,0127 |
| Indice IP | 40 |
