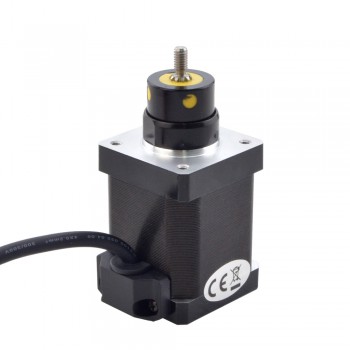

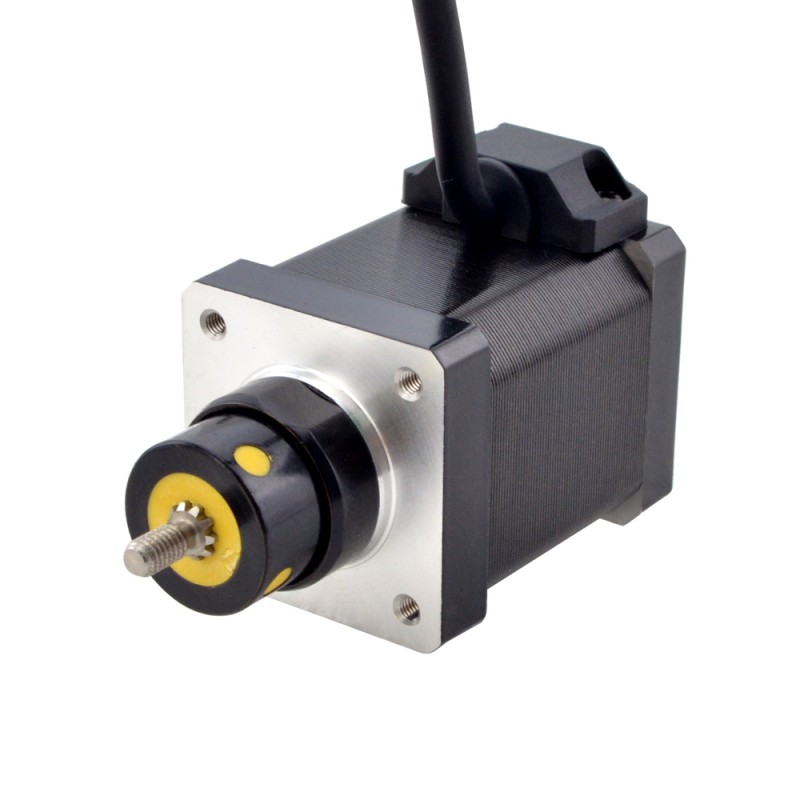

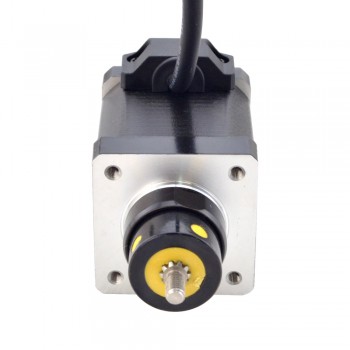

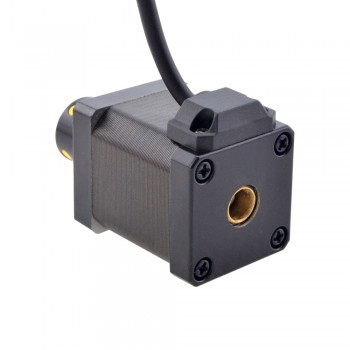

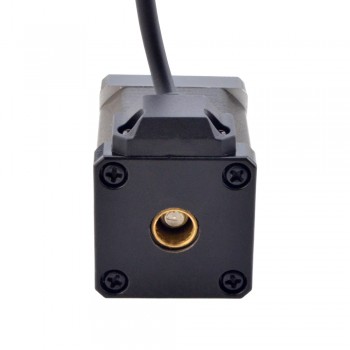

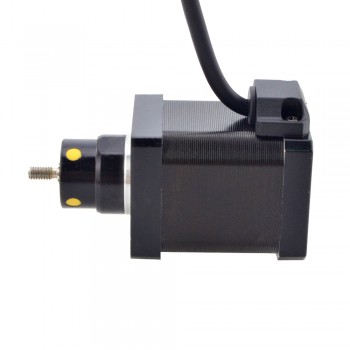

Moteur pas à pas linéaire captive Nema 14 bipolaire 14C19S1504GF5-013RS 1,5A 1,8° 0,2Nm plomb 2,54mm
Ce modèle est un moteur pas à pas à vis linéaire captif ACME Nema 14 avec une longueur de corps de 47 mm, un angle de pas de 1,8 degrés et un courant nominal de 1,5 A. Il est intégré avec un diamètre de 6,35 mm (0,25"), une distance de déplacement de 12,7 mm (0,5"). la course linéaire est de 2,54 mm (0,1") par tour. Il présente les caractéristiques suivantes : hautes performances, longue durée de vie, faible niveau de bruit et haute efficacité.
Spécification électrique
Numéro de pièce du fabricant: 14C19S1504GF5-013RS
Type de moteur: Captive
Angle par pas: 1,8°
Couple de maintien: 0,2Nm(28,328oz.in)
Courant/phase: 1,5A
Résistance phase: 1,5ohms
Inductance de Phase: 2mH±20%(1KHz)
Spécification physique
Dimension de la bride: 35 x 35mm
Longueur du moteur: 47mm
Distance de voyage: 12,7mm(0,5")
Diamètre de la vis-mère: Φ6,35mm(0,25")
Résolution/pas: 0,0127mm(0,0005")
Résolution/lap: 2,54mm(0,1")
Nombre de câble: 4
Longueur de câble: 500mm
Connexion
| A+ | A- | B+ | B- |
| Rouge | Rouge/Blanc | Vert | Vert/Blanc |
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Inductance de Phase(mH) | 2 |
| Résistance de Phase(ohm) | 1,5 |
| Courant Nominal (A) | 1,5 |
| Angle de pas (degrés) | 1,8 |
| Type de moteur linéaire | Captive |
| Spécification physique | |
| Longueur du moteur(mm) | 47 |
| Taille du cadre(mm) | Nema 14 (35 x 35) |
| Longueur de câble(mm) | 500 |
| Diamètre de la vis mère(mm) | 6,35 |
| Nombre de câble | 4 |
| Résolution/lap (mm) | 2,54 |
| Résolution/pas (mm) | 0,0127 |
| Indice IP | 40 |
