Moteur pas à pas bipolaire nema 42 (22Nm 42HS59-6004S 6,0A 4,8V 1,8 degré 4 fils)
- Manuels et Documentation: Fiche de données:
Achat immédiat:€144,02

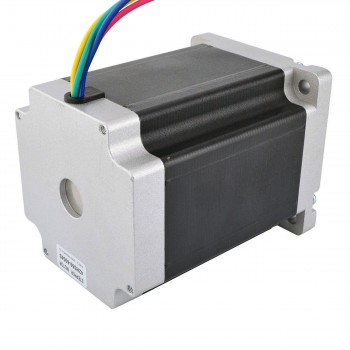

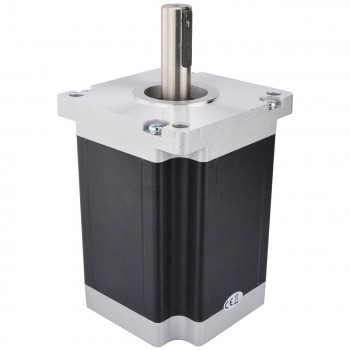

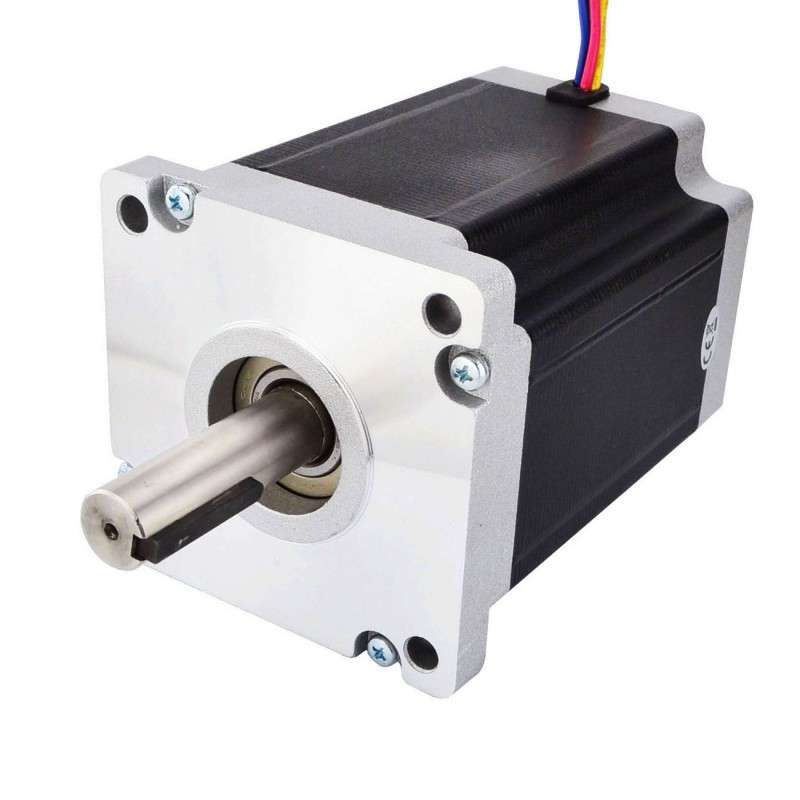

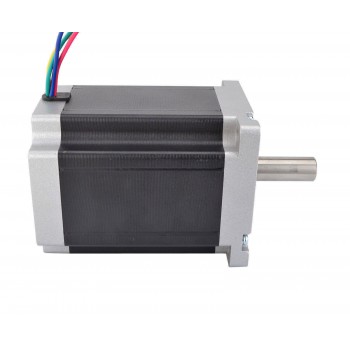

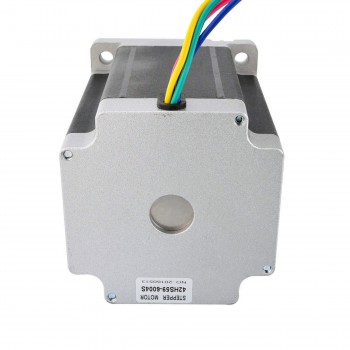

Ce moteur pas à pas cnc Nema 42 de taille 110x110x150mm. Il a 4 fils, chaque phase tire 6A, avec un couple de maintien de 22Nm (3115oz.in).
Spécification électrique
- Numéro du modèle: 42HS59-6004S
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien: 22Nm(3115oz.in)
- Courant/phase: 6,0A
- Tension nominale: 4,8V
- Résistance phase: 0,8ohms
- Inductance de Phase: 14mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 110 x 110mm
- Longueur du moteur: 150mm
- Diamètre de l'arbre: Φ19mm
- Longueur d'arbre: 55,37mm
- Longueur de Key Way: 35mm
- Nombre de câble: 4
- Longueur de câble: 500mm
- Poids: 10,9kg
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil rouge
|
Fil vert
|
Fil jaune
|
Fil bleu
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien (Ncm) | 2200 |
| Couple de maintien (oz.in) | 3115 |
| Inductance de Phase(mH) | 14 |
| Résistance de Phase(ohm) | 0,8 |
| Courant Nominal (A) | 6 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 150 |
| Taille du cadre(mm) | 110x110 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | Key-Way |
| Diamètre de l'arbre(mm) | 19 |
| Longueur d'arbre(mm) | 55,37 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 500 |
| Poids(g) | 10900 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
