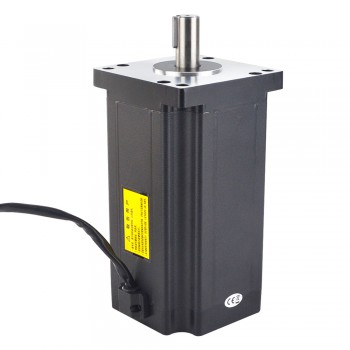

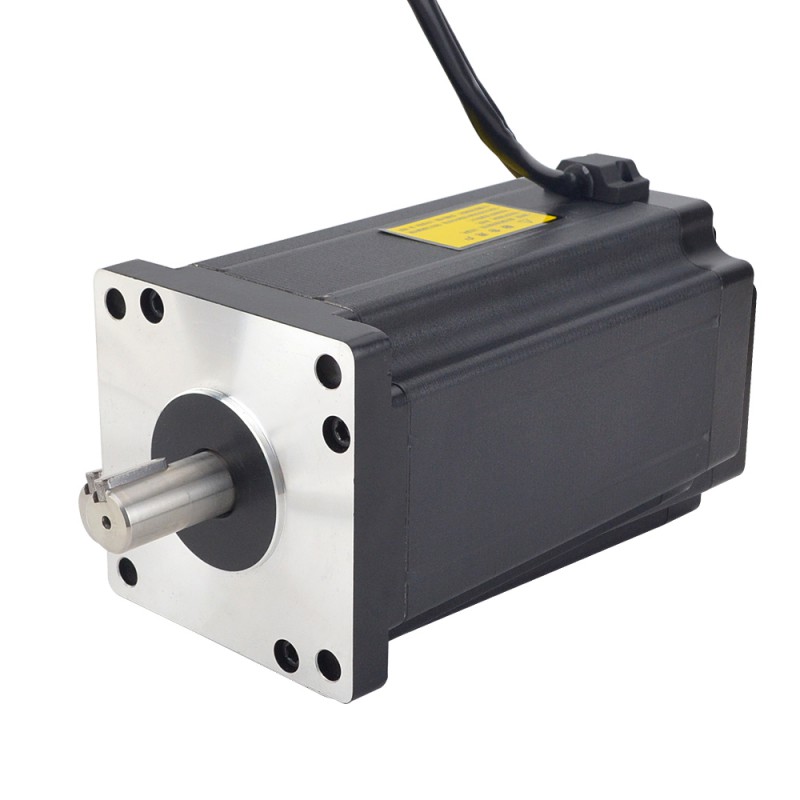

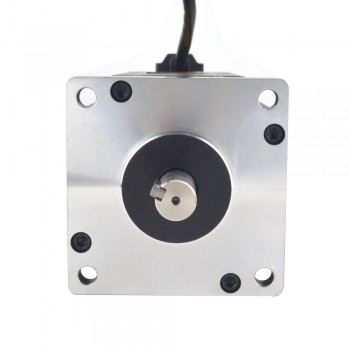

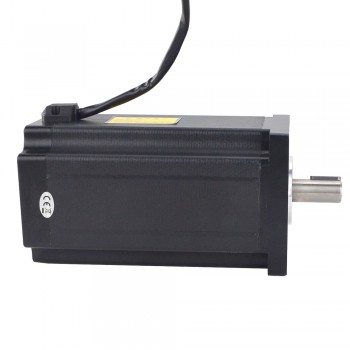

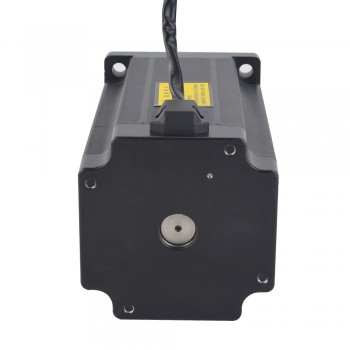

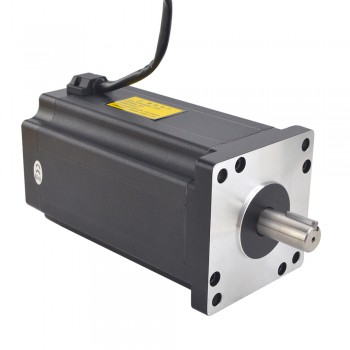

Moteur pas à pas triphasé Nema 42 bipolaire 42HT79-5003S 1,2 degrés 20Nm 5,0A arbre de clavette
- Manuels et Documentation: Fiche technique complète:
Achat immédiat:€148,37
Moteur pas à pas triphasé Nema 42 bipolaire 42HT79-5003S 1,2 degrés 20Nm 5,0A arbre de clavette
Spécification électrique
- Numéro de pièce du fabricant: 42HT79-5003S
- Nombre de phases: 3
- Angle par pas: 1,2 degrés
- Couple de maintien: 20 Nm(2832,8oz.in)
- Courant/phase: 5 A
- Résistance phase: 1,93 ohms± 10%
- Inductance de Phase: 23 mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 110 x 110 mm
- Longueur du moteur: 201,5 mm
- Diamètre de l'arbre: Φ19 mm
- Longueur d'arbre: 42 mm
- Longueur de l'arbre de keyway: 25 mm
- Nombre de câble: 3
- Longueur de câble: 300 mm
- Poids: 12,6 kg
Rapport
|
U
|
V
|
W
|
|
Rouge
|
Jaune
|
Vert
|
| Spécification électrique | |
|---|---|
| Couple de maintien (Ncm) | 2000 |
| Couple de maintien (oz.in) | 2832,8 |
| Inductance de Phase(mH) | 23 |
| Résistance de Phase(ohm) | 1,93 |
| Courant Nominal (A) | 5 |
| Angle par pas(°) | 1,2 |
| Nombre de phases | 3 |
| Spécification physique | |
| Longueur du moteur(mm) | 201,5 |
| Taille du cadre(mm) | 110 x 110 |
| Longueur de câble(mm) | 300 |
| Nombre de câble | 3 |
| Diamètre de l'arbre(mm) | 19 |
| Longueur d'arbre(mm) | 42 |
| Poids(g) | 12600 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST, etc.
- Fils et câbles: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Perçage cruciforme, Key-Way, Filetage ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
