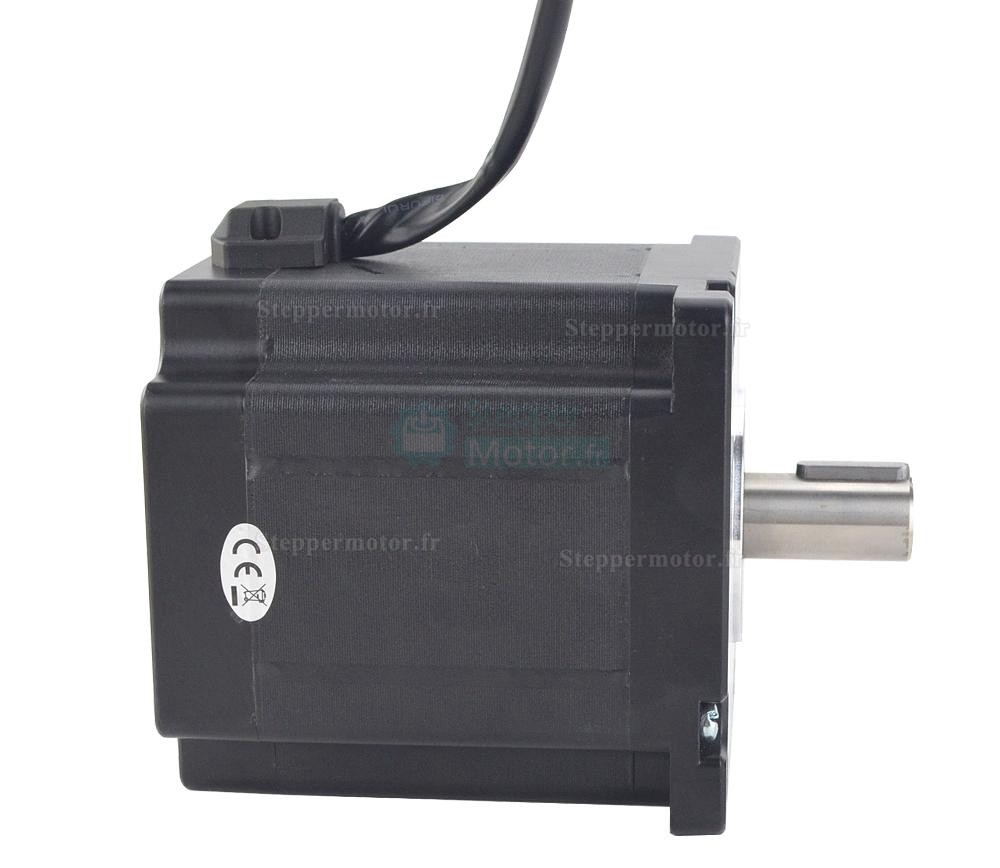

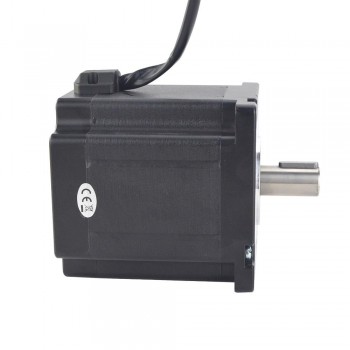

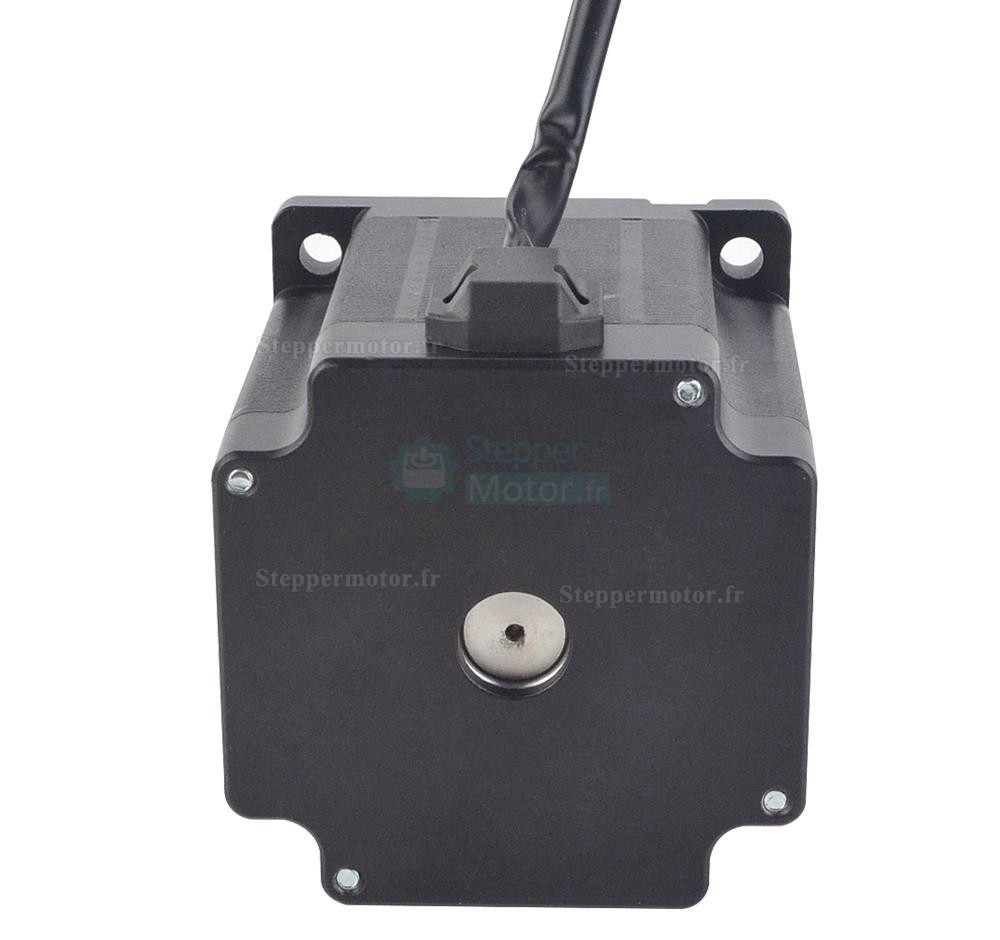

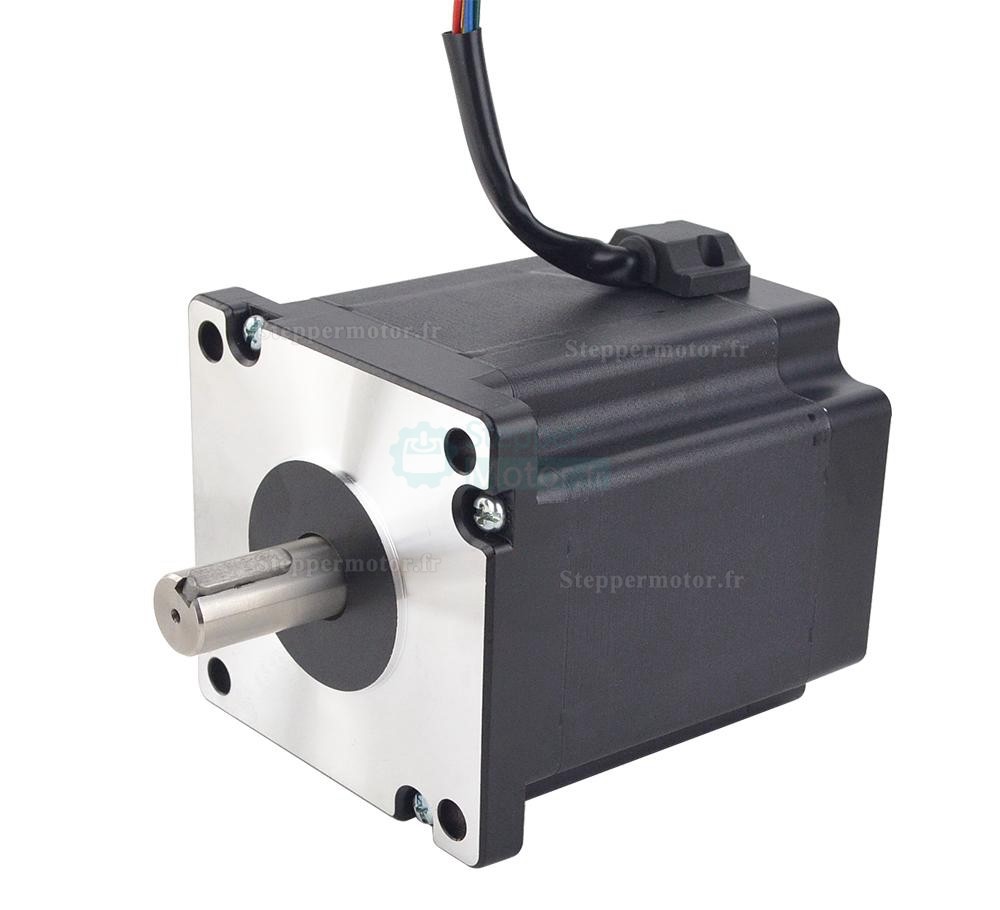

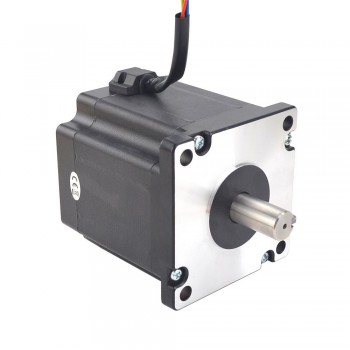

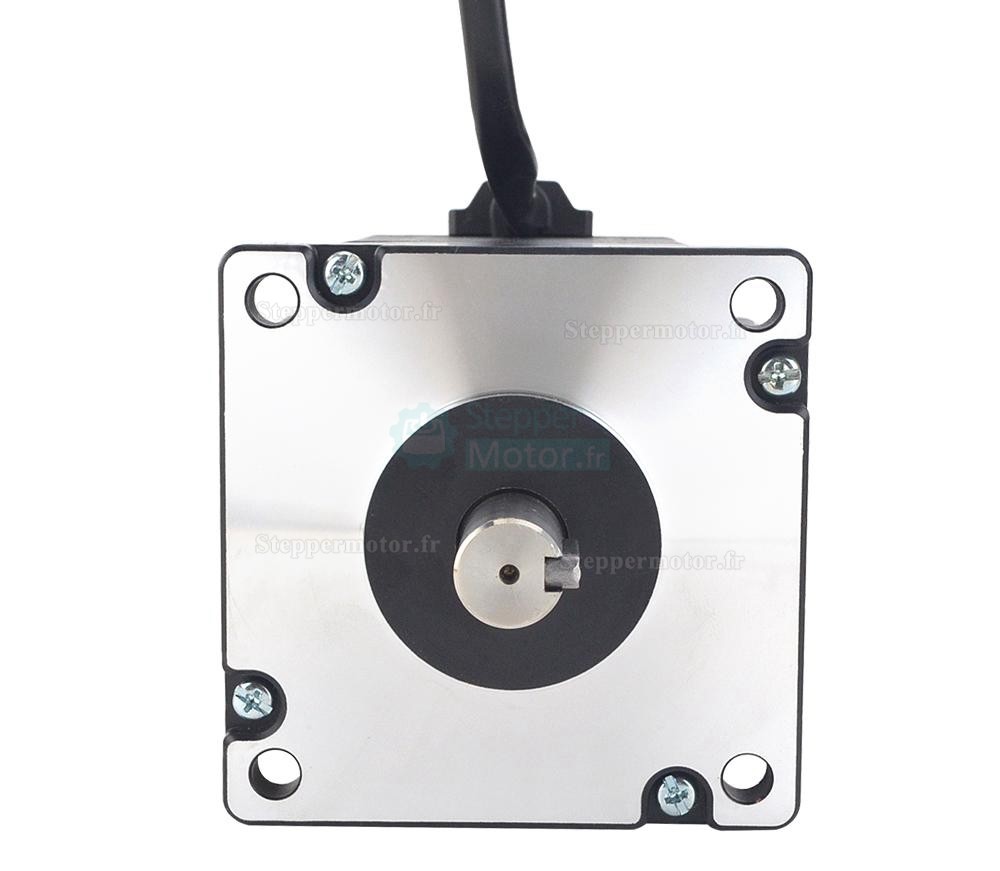

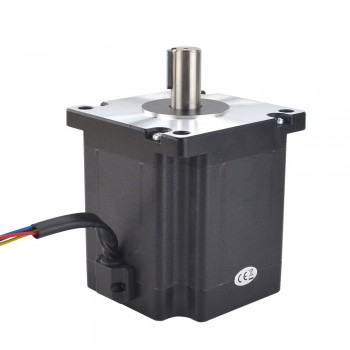

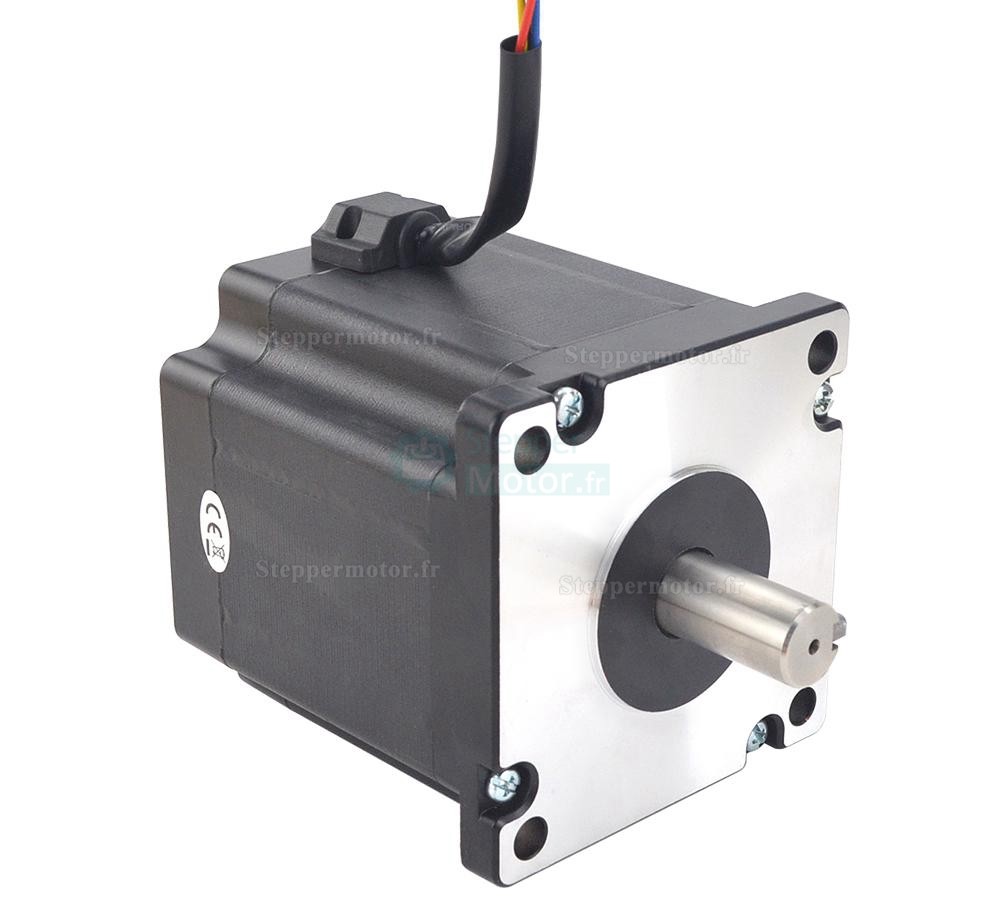

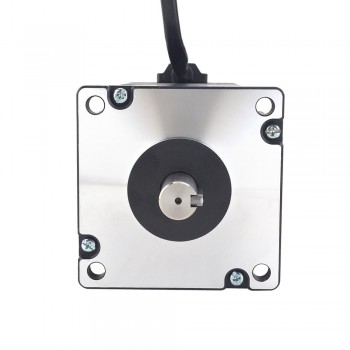

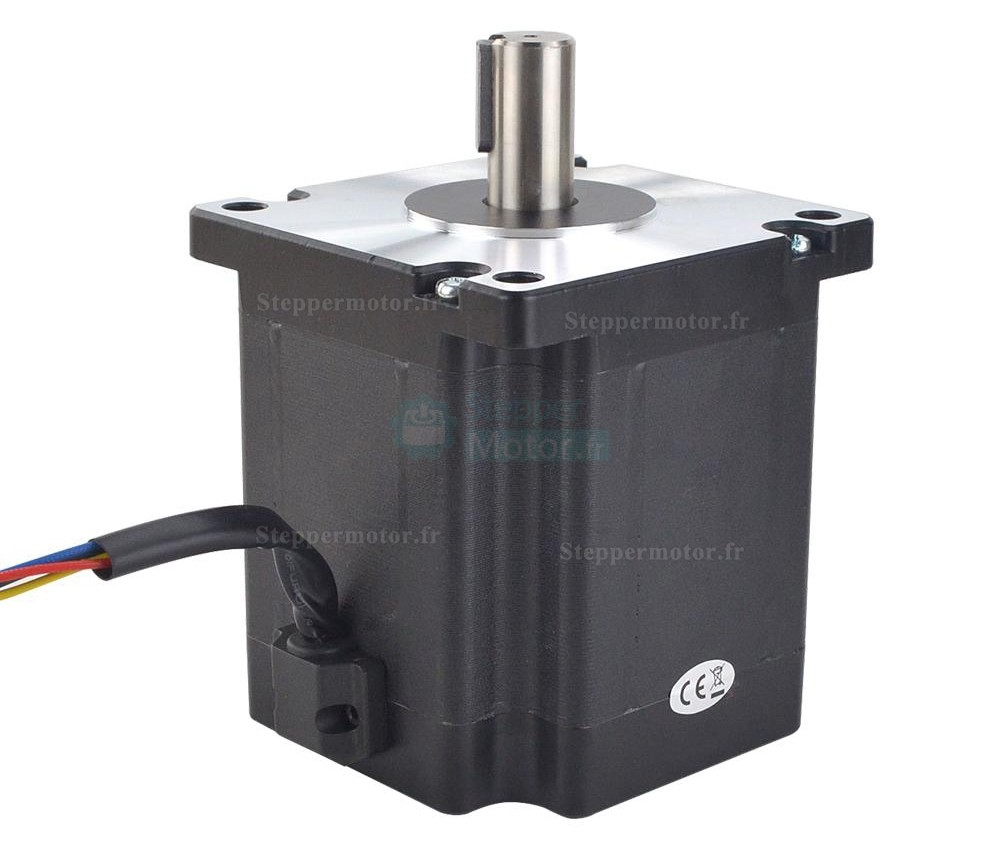

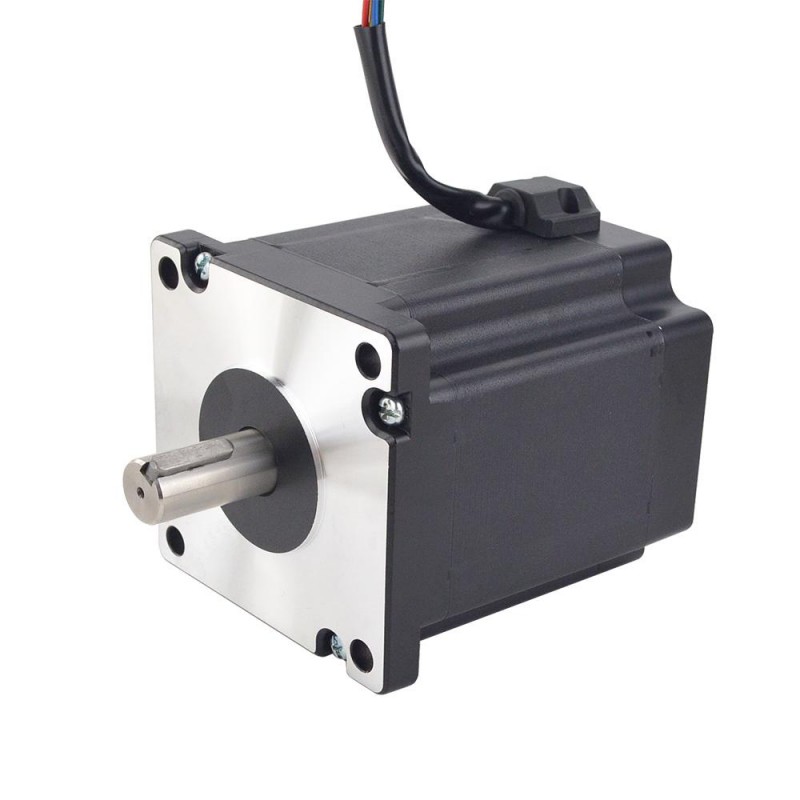

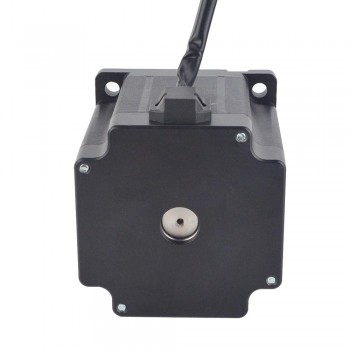

Moteur pas à pas bipolaire Nema 42 à couple élevé 42HS46-6004S 1,8 degrés 12 Nm 6,0A 110x116mm 4 fils
- Manuels et Documentation: Fiche technique complète:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€131,12
Moteur pas à pas bipolaire Nema 42 à couple élevé 42HS46-6004S 1,8 degrés 12 Nm 6,0A 110x116mm 4 fils
Spécification électrique
- Numéro de pièce du fabricant: 42HS46-6004S
- Nombre de phases: 2
- Angle par pas: 1,8 degrés
- Couple de maintien: 12 Nm(1699,68oz.in)
- Courant/phase: 6 A
- Résistance phase: 0,5 ohms± 10%
- Inductance de Phase: 8,4 mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 110 x 110 mm
- Longueur du moteur: 116 mm
- Diamètre de l'arbre: Φ19 mm
- Longueur d'arbre: 40 mm
- Longueur de l'arbre de keyway: 25 mm
- Nombre de câble: 4
- Longueur de câble: 500 mm
- Poids: 6.6 kg
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Rouge
|
Vert
|
Jaune
|
Bleu
|
| Spécification électrique | |
|---|---|
| Couple de maintien (Ncm) | 1200 |
| Couple de maintien (oz.in) | 1699,68 |
| Inductance de Phase(mH) | 8,4 |
| Résistance de Phase(ohm) | 0,5 |
| Courant Nominal (A) | 6 |
| Spécification du moteur | |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 116 |
| Taille du cadre(mm) | 110 x 110 |
| Longueur de câble(mm) | 500 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | 19 |
| Longueur d'arbre(mm) | 40 |
| Poids(g) | 6600 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST, etc.
- Fils et câbles: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Perçage cruciforme, Key-Way, Filetage ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
