Moteur pas à pas linéaire externe acme Nema 23 23E30S4004HG5-200RS 1,8 degrés 2Nm 4,0A plomb 5,08mm

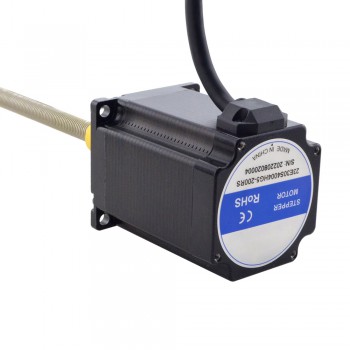

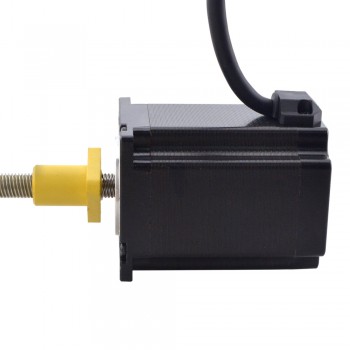

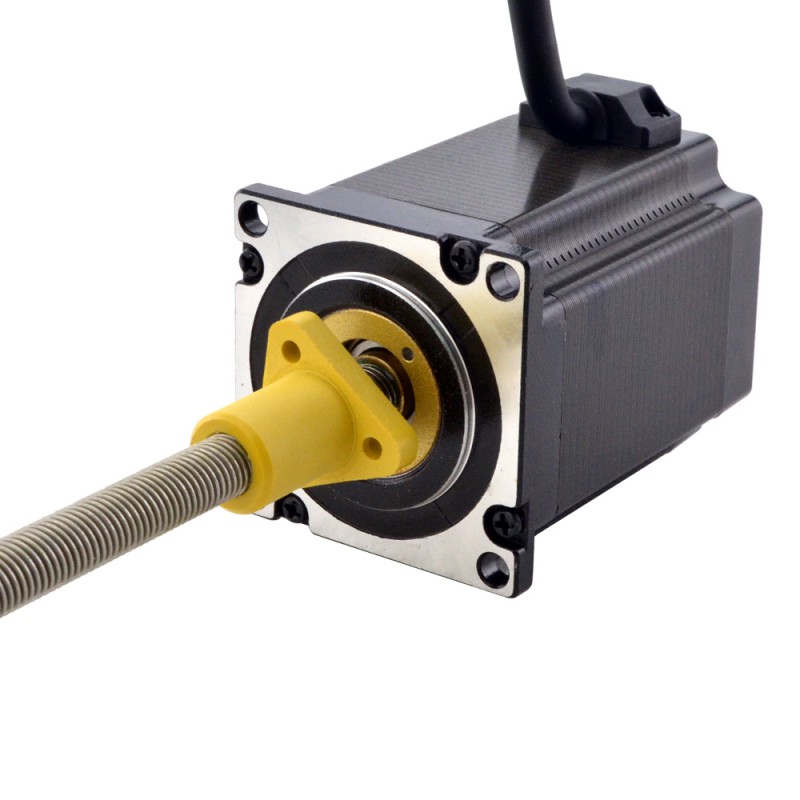

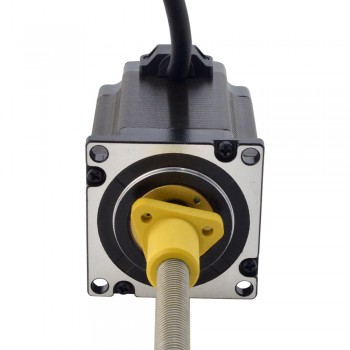

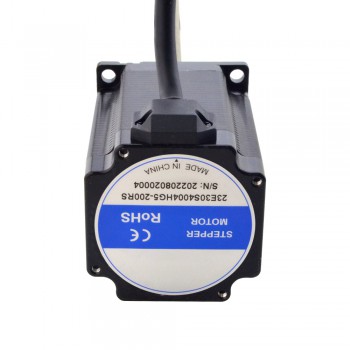

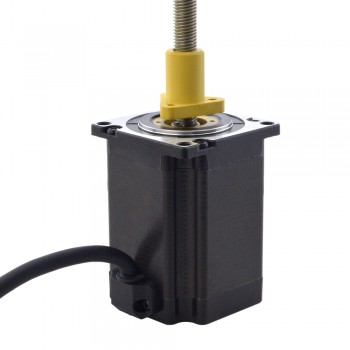

Ce modèle est un moteur pas à pas linéaire à vis Nema 23 ACME avec une longueur de corps de 76 mm, un angle de pas de 1,8 degrés et un courant nominal de 4 A. Il est intégré avec un diamètre de Φ9,525 mm (0,375"), une longueur de vis ACME de 200 mm (7,8740") et un écrou à vis POM, la course linéaire est de 5,08 mm (0,2") par tour. Il présente les caractéristiques de haute performance, de longue durée durée de vie, faible bruit et haute efficacité.
Spécification électrique
Numéro de pièce du fabricant: 23E30S4004HG5-200RS
Type de moteur: External(ACME)
Angle par pas: 1,8°
Couple de maintien: 2Nm(283,28oz.in)
Courant/phase: 4A
Résistance phase: 0,9ohms
Inductance de Phase: 4,3mH±20%(1KHz)
Spécification physique
Dimension de la bride: 57 x 57mm
Longueur du moteur: 76mm

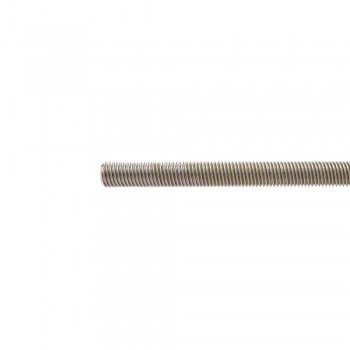

Longueur de la vis mère: 200mm(7,8740")
Diamètre de la vis-mère: Φ9,525mm(0,375")
Résolution/pas: 0,0254mm(0,001")
Résolution/lap: 5,08mm(0,2")
Nombre de câble: 4
Nombre de démarrages de thread: 4
Longueur de câble: 500mm
Connexion
| A+ | A- | B+ | B- |
| Rouge | Rouge/Blanc | Vert | Vert/Blanc |
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Résistance de Phase(ohm) | 0,9 |
| Courant Nominal (A) | 4,0 |
| Angle de pas (degrés) | 1,8 |
| Type de moteur linéaire | External(Acme) |
| Inductance de Phase(mH) | 4,3 |
| Spécification physique | |
| Longueur du moteur(mm) | 76 |
| Taille du cadre(mm) | Nema 23 (57 x 57) |
| Longueur de câble(mm) | 500 |
| Diamètre de la vis mère(mm) | 9,525 |
| Longueur de la vis mère(mm) | 200 |
| Nombre de câble | 4 |
| Résolution/lap (mm) | 5,08 |
| Indice IP | 40 |
| Résolution/pas (mm) | 0,0254 |
