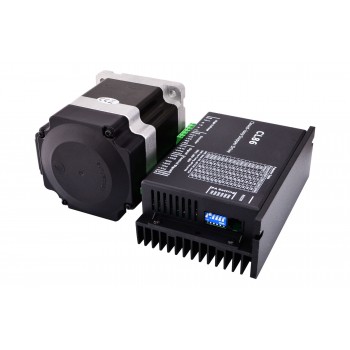

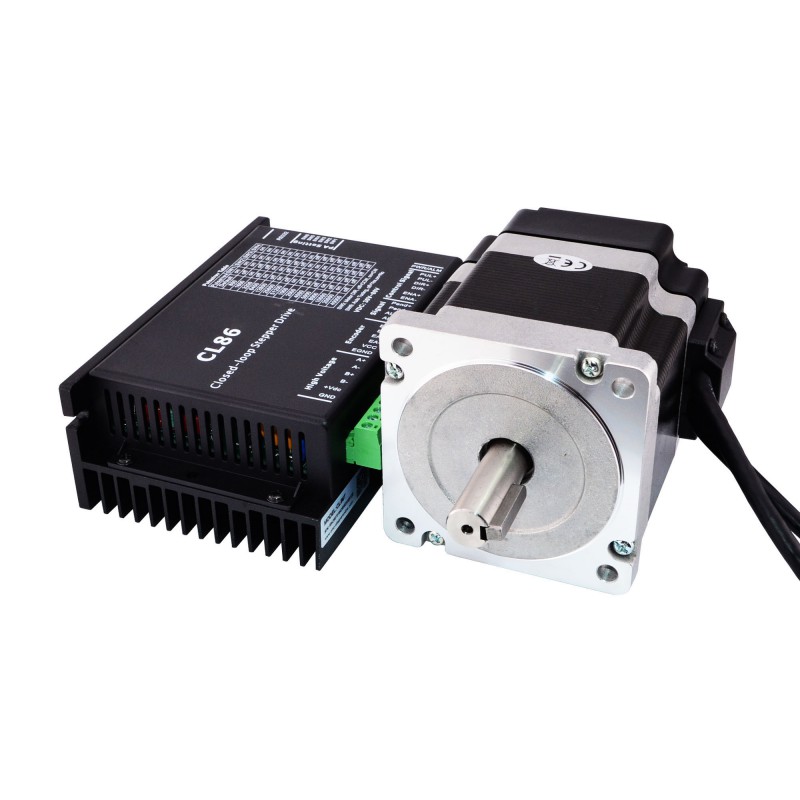

Kit Moteur Pas à Pas 1 Axe en Boucle Fermée 1-CL86-34HS31 4,5 Nm 1,8 degrés (Moteur Nema 34 & Driver)
-
Manuels et Documentation:
Fiche de données:
Manuel du driver:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€131,02
Kit Moteur Pas à Pas 1 Axe en Boucle Fermée 1-CL86-34HS31 4,5 Nm 1,8 degrés (Moteur Nema 34 & Driver)
Ce kit CNC comprend:
- 1 x Driver moteur pas a pas boucle fermée Leadshine® CL86 pour moteur Nema 34 (0-8,2A 24-80VCC)
- 1 x Moteur pas a pas boucle fermée nema 34 (4,5Nm 34HS31-5504D-E1000 2,2V 1,8 degré 1000CPR encodeur)
Spécification du moteur
- Numéro de pièce du fabricant: 34HS31-5504D-E1000
- Type de moteur: Bipolaire pas à pas
- Angle par pas: 1.8 deg
- Couple de maintien: 4,5Nm(637oz.in)
- Courant/phase: 5,5A
- Tension: 2,2V
- Résistance phase: 0,4ohms
- Inductance de Phase: 3,5mH ± 20%(1KHz)
- Dimension de la bride: 86 x 86mm
- Longueur du moteur: 80mm
- Diamètre de l'arbre: Φ14mm
- Longueur d'arbre: 35mm
- Longueur de Key-way: 25mm
- Nombre de câble: 4
- Longueur de câble: 500mm
- Poids: 1,2kg
Connexion
|
A+
|
A-
|
B+
|
B-
|
|
Noir
|
Vert
|
Rouge
|
Bleu
|
Spécifications du driver
- En boucle fermée, élimine la perte de synchronization
- Plage de fonctionnement plus large – couple plus élevé et vitesse plus élevée
- Réduction de l'échauffement du moteur et efficacité accrue
- Mouvement fluide et faible bruit du moteur
- Ne nécessite pas une marge de couple élevée
- Pas de réglage et toujours stable
- Couple élevé au démarrage et à faible vitesse, grande rigidité à l'arrêt
| Spécification du moteur | |
|---|---|
| Angle par pas(°) | 1,8 |
| Longueur du moteur(mm) | 80 |
| Couple de maintien (Ncm) | 450 |
| Couple de maintien (oz.in) | 637,3 |
| Inductance de Phase(mH) | 3,5 |
| Longueur de câble(mm) | 500 |
| Dimension de la bride | Nema 34 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 0,4 |
| Courant Nominal (A) | 5,5 |
| Diamètre de l'arbre(mm) | 14 |
| Longueur d'arbre(mm) | 37 |
| Spécification électrique | |
| Fréquence de sortie(MHz) | ≤1 |
| Spécification du pilote pas à pas | |
| Tension de conduite(V) | 24 - 80 |
| Courant de sortie(A) | 0 - 8,2 |
| Micropas (étapes/rév.) | 400 - 51200 |
| Entrée d'impulsion maximale(kHZ) | 200 |
| Largeur d'impulsion(μs) | 2.5 |
| Spécification de l'encodeur | |
| Tension nominale(V) | 5 |
| Courant de sortie(mA) | 55 |
| Résolution(CPR) | 1000 |
| Signal de sortie | 2 Channels |
| Vitesse de fonctionnement (tr/min) | ≤5000 |
| Classe de protection | IP20 |
| Spécification physique | |
| Poids(g) | 3500 |
