Moteur pas à pas linéaire externe acme Nema 34 34E30S5504RK5-200RS 1,8 degrés 4,5Nm 5,5A plomb 6,35mm

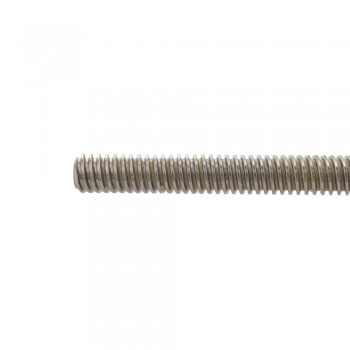

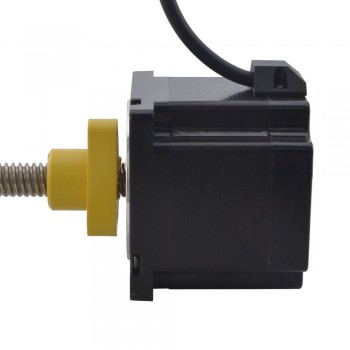

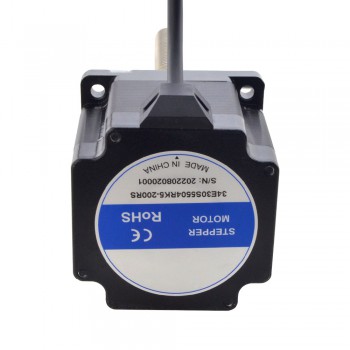

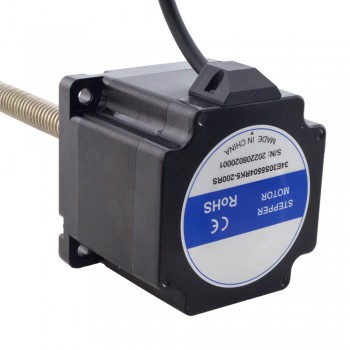

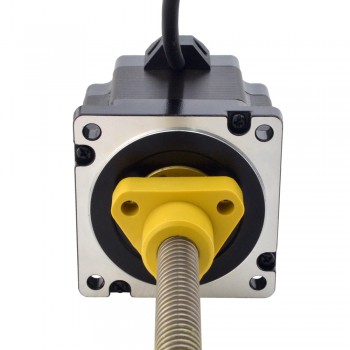

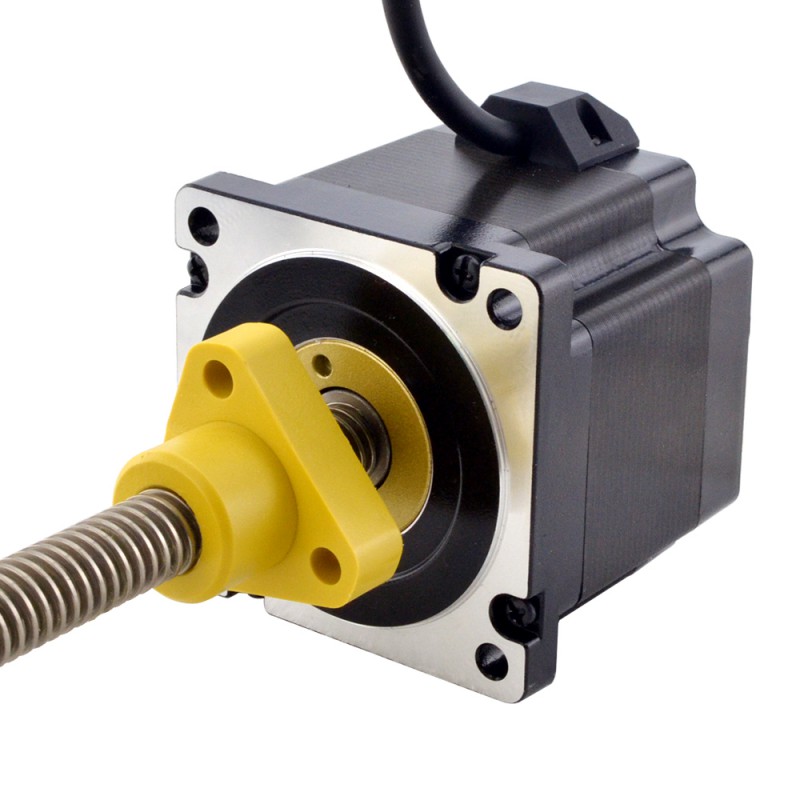

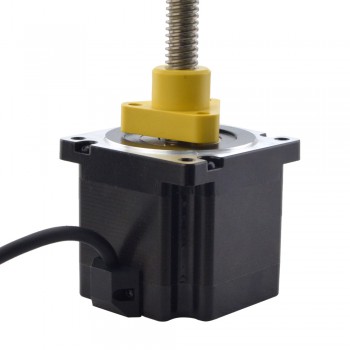

Ce modèle est un moteur pas à pas linéaire à vis Nema 34 ACME avec une longueur de corps de 76 mm, un angle de pas de 1,8 degrés et un courant nominal de 5,5 A. Il est intégré avec un diamètre de Φ15,875 mm (0,625"), une longueur de vis ACME de 200 mm (7,8740") et un écrou à vis POM, la course linéaire est de 6,35 mm (0,25") par tour. Il présente les caractéristiques suivantes : hautes performances, longue durée de vie, faible niveau de bruit et haute efficacité.
Spécification électrique
Numéro de pièce du fabricant: 34E30S5504RK5-200RS
Type de moteur: External(ACME)
Angle par pas: 1,8°
Couple de maintien: 4,5Nm(637,38oz.in)
Courant/phase: 5,5A
Résistance phase: 0,5ohms
Inductance de Phase: 4,5mH±20%(1KHz)
Spécification physique
Dimension de la bride: 76 x 76mm
Longueur du moteur: 76mm
Longueur de la vis mère: 200mm(7,8740")
Diamètre de la vis-mère: Φ15,875mm(0,625")
Résolution/pas: 0,03175mm(0,00125")
Résolution/lap: 6,35mm(0,25")
Nombre de câble: 4
Nombre de démarrages de thread: 2
Longueur de câble: 500mm
Connexion
| A+ | A- | B+ | B- |
| Rouge | Rouge/Blanc | Vert | Vert/Blanc |
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Résistance de Phase(ohm) | 0,5 |
| Courant Nominal (A) | 5,5 |
| Angle de pas (degrés) | 1,8 |
| Type de moteur linéaire | External(Acme) |
| Inductance de Phase(mH) | 4,5 |
| Spécification physique | |
| Longueur du moteur(mm) | 76 |
| Taille du cadre(mm) | Nema 34 (76 x 76) |
| Longueur de câble(mm) | 500 |
| Diamètre de la vis mère(mm) | 15,875 |
| Longueur de la vis mère(mm) | 200 |
| Nombre de câble | 4 |
| Résolution/lap (mm) | 6,35 |
| Résolution/pas (mm) | 0,03175 |
| Indice IP | 40 |
