Moteur pas à pas linéaire à vis à billes externe NEMA 34 34E30S5504B1N5-200RS 1,8 degrés 4,5Nm 5,5A plomb 10mm

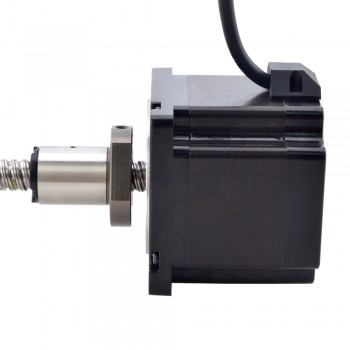

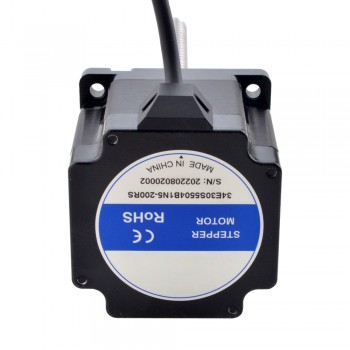

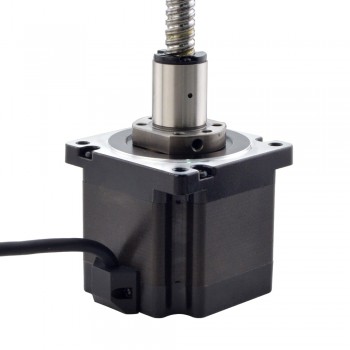

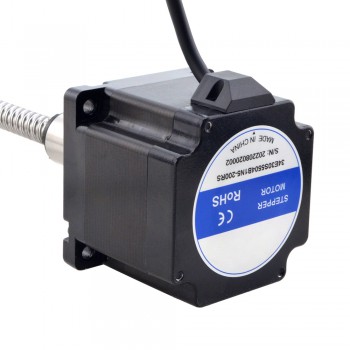

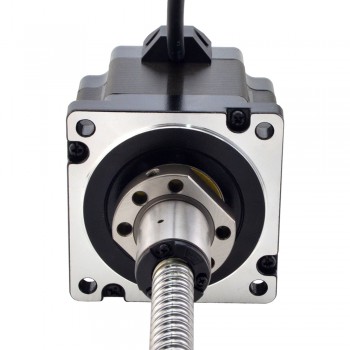

Ce modèle est un moteur pas à pas linéaire à vis à billes Nema 34 avec une longueur de corps de 76 mm, un angle de pas de 1,8 degrés et un courant nominal de 5,5 A. Il est intégré à une vis à billes de 16 mm (6,2992") de diamètre et 200 mm (7,8740") de longueur et un écrou à vis en acier, la course linéaire est de 10 mm (0,3937") par tour.Il présente les caractéristiques suivantes : hautes performances, longue durée de vie, faible niveau de bruit et haute efficacité.
Spécification électrique
Numéro de pièce du fabricant: 34E30S5504B1N5-200RS
Type de moteur: External (Ball Screw)
Angle par pas: 1,8°
Couple de maintien: 4,5Nm(637,25oz.in)
Courant/phase: 5,5A
Résistance phase: 0,5ohms
Inductance de Phase: 4,5mH±20%(1KHz)
Accuracy Grade: C7
Spécification physique
Dimension de la bride: 86 x 86mm
Longueur du moteur: 76mm

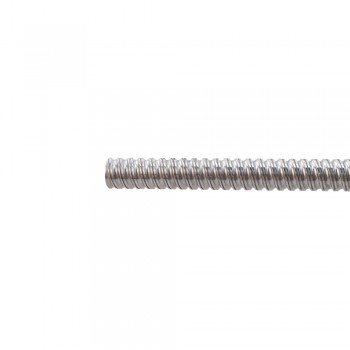

Longueur de la vis mère: 200mm(7,8740")
Diamètre de la vis-mère: Φ16mm(6,2992")
Résolution/pas: 0,05mm(0,001969")
Résolution/lap: 10mm(0,3937")
Nombre de câble: 4
Longueur de câble: 500mm
Connexion
| A+ | A- | B+ | B- |
| Rouge | Rouge/Blanc | Vert | Vert/Blanc |
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Résistance de Phase(ohm) | 0,5 |
| Courant Nominal (A) | 5,5 |
| Angle de pas (degrés) | 1,8 |
| Type de moteur linéaire | External(vis à billes) |
| Inductance de Phase(mH) | 4,5 |
| Spécification physique | |
| Longueur du moteur(mm) | 76 |
| Taille du cadre(mm) | Nema 34 (86 x 86) |
| Longueur de câble(mm) | 500 |
| Diamètre de la vis mère(mm) | 16 |
| Longueur de la vis mère(mm) | 200 |
| Nombre de câble | 4 |
| Résolution/lap (mm) | 10 |
| Résolution/pas (mm) | 0,05 |
| Indice IP | 40 |
