Moteur pas à pas linéaire captive Nema 8 bipolaire 8C15S0504AC5-019RS 0,5A 1,8 degrés 0,02Nm plomb 2mm
-
Manuels et Documentation:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Moteur pas à pas linéaire captive Nema 8 bipolaire 8C15S0504AC5-019RS 0,5A 1,8 degrés 0,02Nm plomb 2mm

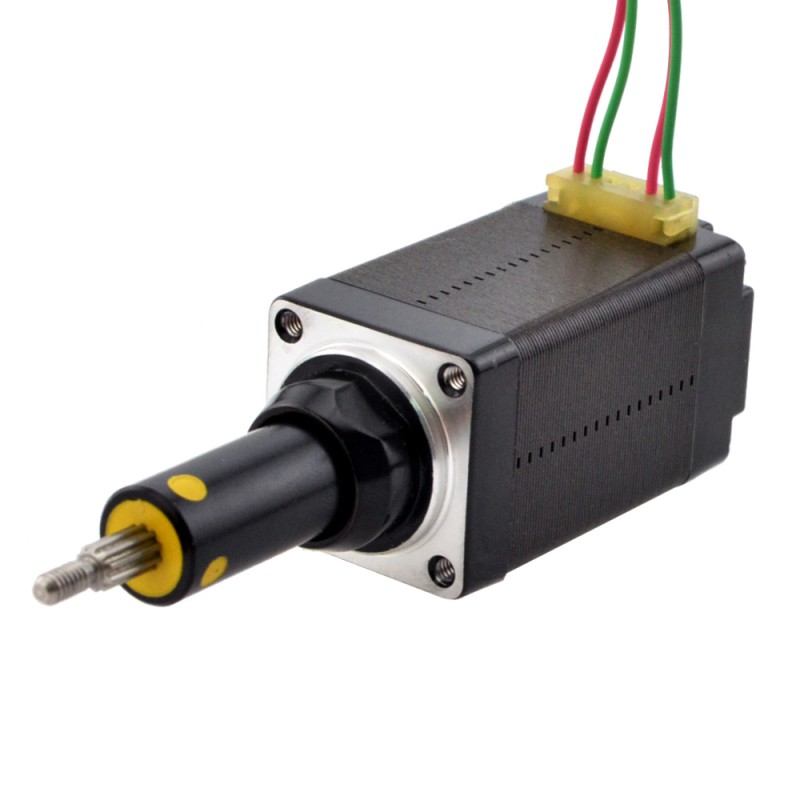

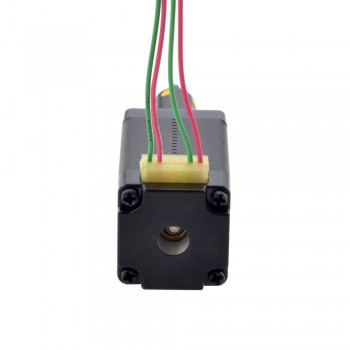

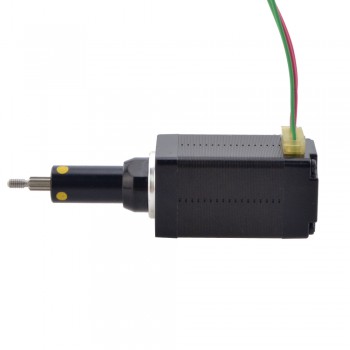

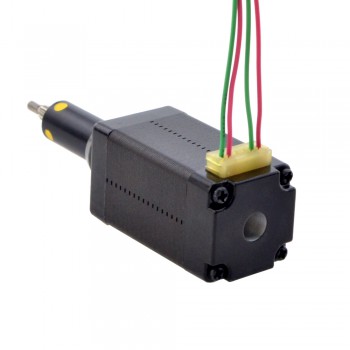

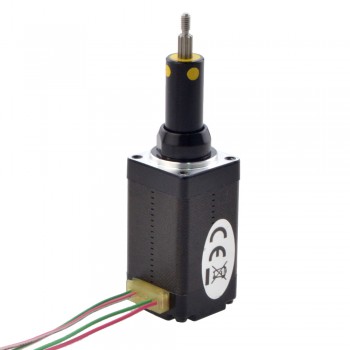

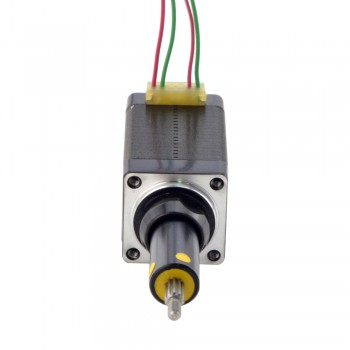

Ce modèle est un moteur pas à pas linéaire à vis captive ACME Nema 8 avec une longueur de corps de 38,2 mm, un angle de pas de 1,8 degrés et un courant nominal de 0,5 A. Il est intégré avec un diamètre de 3,5 mm (0,1378"), une distance de déplacement de 19,5 mm (0,7677), la course linéaire est de 2 mm (0,07874") par tour. Il présente les caractéristiques suivantes : hautes performances, longue durée de vie, faible niveau de bruit et haute efficacité.
Spécification électrique
Numéro de pièce du fabricant: 8C15S0504AC5-019RS
Type de moteur: Captive
Angle par pas: 1,8°
Couple de maintien: 0,02Nm(2,83oz.in)
Courant/phase: 0,5A
Résistance phase: 12ohms
Inductance de Phase: 4,5mH±20%(1KHz)
Spécification physique
Dimension de la bride: 20 x 20mm
Longueur du moteur: 38,2mm
Distance de voyage: 19,5mm(0,7677")
Diamètre de la vis-mère: Φ3,5mm(0,1378")
Résolution/pas: 0,01mm(0,0003937")
Résolution/lap: 2mm(0,07874")
Nombre de câble: 4
Longueur de câble: 300mm
Connexion
| A+ | A- | B+ | B- |
| Rouge | Rouge/Blanc | Vert | Vert/Blanc |
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Résistance de Phase(ohm) | 12 |
| Courant Nominal (A) | 0,5 |
| Angle de pas (degrés) | 1,8 |
| Type de moteur linéaire | Captive |
| Inductance de Phase(mH) | 4,5 |
| Spécification physique | |
| Taille du cadre(mm) | Nema 8 (20 x 20) |
| Longueur de câble(mm) | 300 |
| Diamètre de la vis mère(mm) | 3,5 |
| Nombre de câble | 4 |
| Résolution/lap (mm) | 2 |
| Résolution/pas (mm) | 0,01 |
| Indice IP | 40 |
| Longueur du moteur(mm) | 38,2 |
