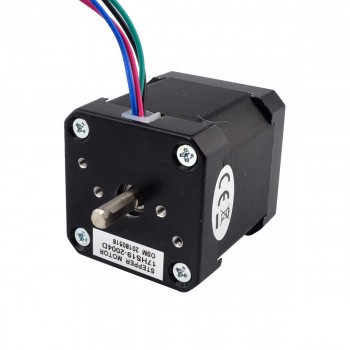

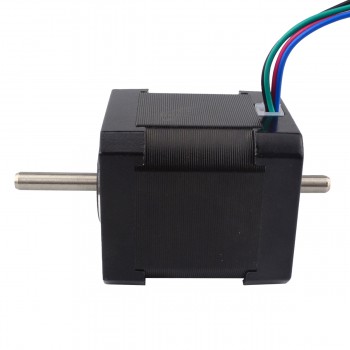

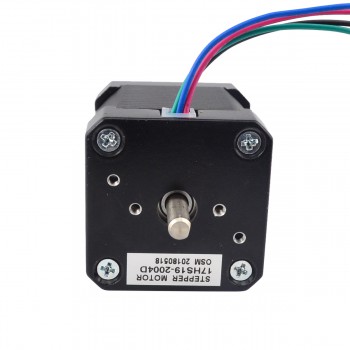

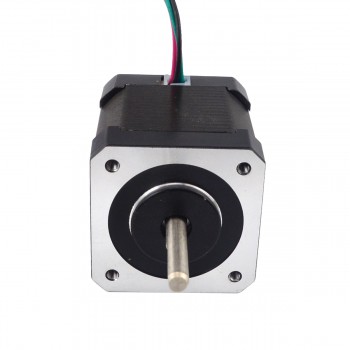

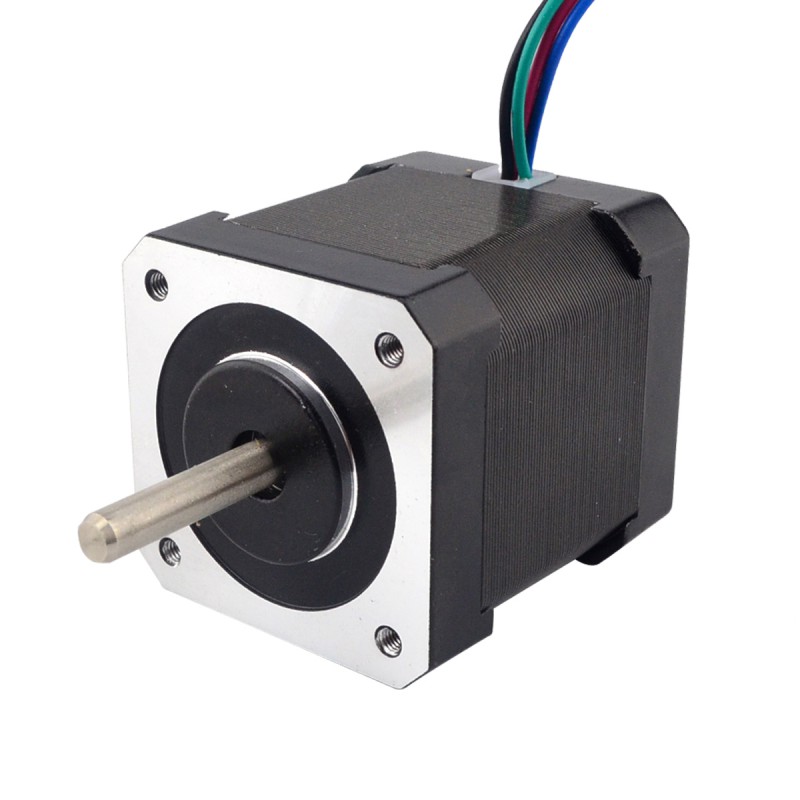

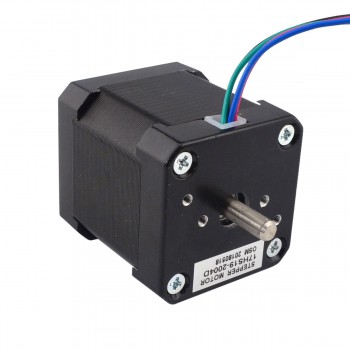

Moteur pas à pas Nema 17 à double arbre bipolaire 17HS19-2004D 59Ncm 4 fils 2A 2,8v
Ce modèle est un moteur pas à pas bipolaire Nema 17 à double arbre, avec un angle de pas de 1,8 degrés et une taille de 42 x 42 x 48 mm. Il dispose de 4 fils, chaque phase consomme 2 A à 2,8 V, avec un couple de maintien de 59 N cm (83,78 oz.in).
Spécification électrique
Numéro de pièce du fabricant: 17HS19-2004D
Type de moteur: Bipolaire pas à pas
Angle par pas: 1,8 degrés
Couple de maintien: 59Ncm(83,78oz.in)
Courant/phase: 2,00A
Résistance phase: 1,40ohms
Inductance de Phase: 3,00mH ± 20%(1KHz)
Spécification physique
Dimension de la bride: 42 x 42mm
Longueur du moteur: 48mm
Diamètre de l'arbre: Φ5mm
Longueur de l'arbre avant: 24mm
Longueur de l'arbre arrière: 13mm
Nombre de câble: 4
Longueur de câble: 500mm
Poids: 400g
Connexion
| A+ | A- | B+ | B- |
| Noir | Vert | Rouge | Bleu |
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien (Ncm) | 59 |
| Couple de maintien (oz.in) | 83,57 |
| Inductance de Phase(mH) | 3,00 |
| Résistance de Phase(ohm) | 1,40 |
| Courant Nominal (A) | 2,00 |
| Angle de pas (degrés) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 48 |
| Taille du cadre(mm) | Nema 17 (42 x 42) |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | 5 |
| Longueur d'arbre(mm) | 25 |
| Arbre simple/double arbre | Double arbre |
| Poids(g) | 400 |
| Type d'arbre de sortie | O |
| Indice IP | 40 |
