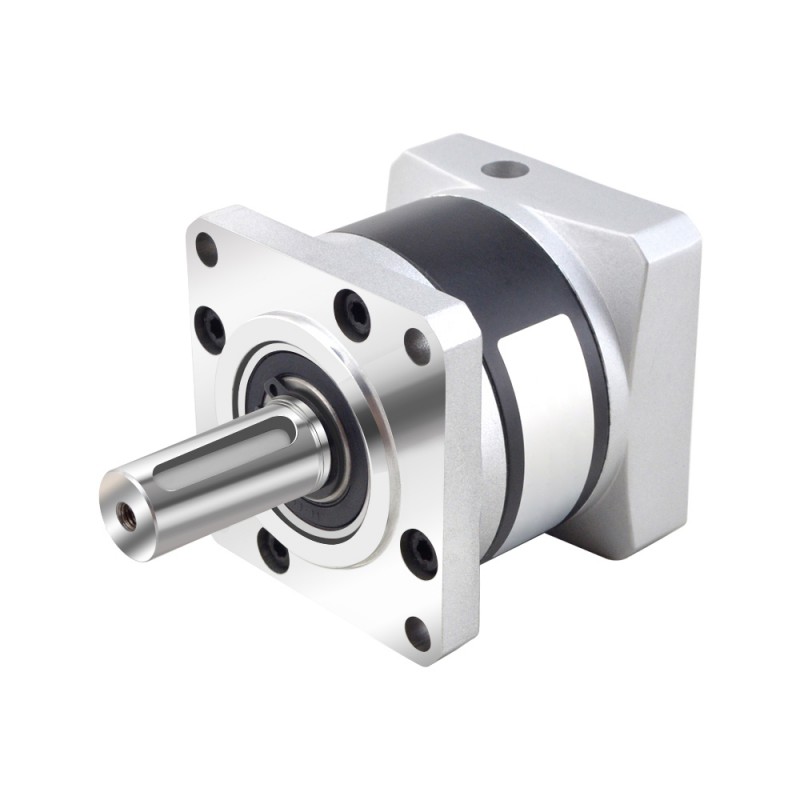

TQMG Series réducteur planétaire TQMG23-G10-D8 10:1 contrecoup 30arc-min pour moteur pas à pas Nema 23 à arbre de 8 mm
Ce réducteur planétaire de haute précision appartient à la série TQMG. Il a un rapport de 10:1 et un jeu maximal de 30arc-min. Contrairement aux engrenages en acier de la série TQEG, les engrenages de la série TQMG sont fabriqués par métallurgie des poudres. C'est un choix approprié pour les applications qui nécessitent une bonne précision, une bonne fiabilité et un bon rapport prix.

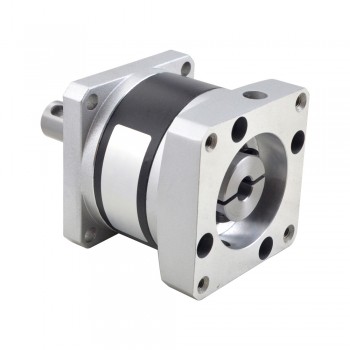

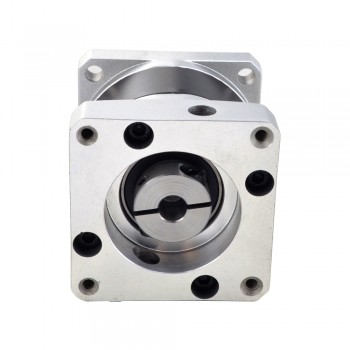

Ce réducteur planétaire en ligne intègre un accouplement d'arbre d'entrée qui peut s'adapter à l'arbre court standard de 8 mm de diamètre du moteur pas à pas Nema 23, du moteur c.c. sans balais et du moteur c.c. à balais.
L'un des moteurs compatibles est le 23HS30-2904S, pour les autres moteurs, veuillez contacter notre support technique pour adapter l'arbre du moteur.
Spécifications de la boîte de vitesses
Numéro de pièce du fabricant: TQMG23-G10-D8
Type de boîte à engrenages: planétaire
Rapport de réduction: 10: 1
Efficacité: 90%
Contrecoup: <=30arcmin
Couple maximal autorisé: 15Nm(132.76lb-in)
Bruit: <=60dB
Indice d'étanchéité: IP54
Durée de vie: 20000heures
Spécifications physiques
Dimension de la bride: 57 x 57mm
Longueur de la boîte de vitesses: 55,5mm
Type d'arbre de sortie: Key way
Diamètre de l'arbre de sortie: Φ14mm
Longueur de l'arbre de sortie: 34mm
Diamètre de l'arbre d'entrée: Φ8mm
Longueur de l'arbre d'entrée: 13,5mm
| Spécification physique | |
|---|---|
| Taille du cadre(mm) | 57 x 57 |
| Poids(g) | 750 |
| Longueur de la boîte de vitesses (mm) | 55,5 |
| Diamètre de l'arbre d'entrée (mm) | 8 |
| Longueur de l'arbre d'entrée (mm) | 13,5 |
| Diamètre de l'arbre de sortie (mm) | 14 |
| Longueur de l'arbre de sortie (mm) | 34 |
| Costume pour moteur | Nema 23 |
| Type de boîte de vitesses | Série PLM |
| Rapport de réduction | 10 |
| Contrecoup | <=30arcmin |
| Type de produit | BOÎTE DE VITESSES |
| Type d'arbre de sortie | Arbre de Keyway |
