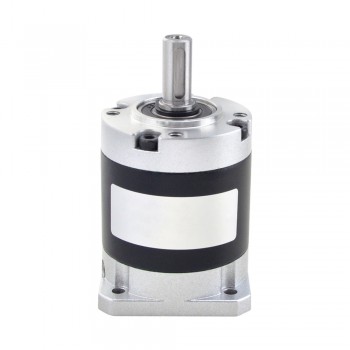

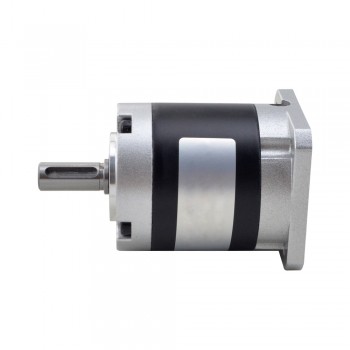

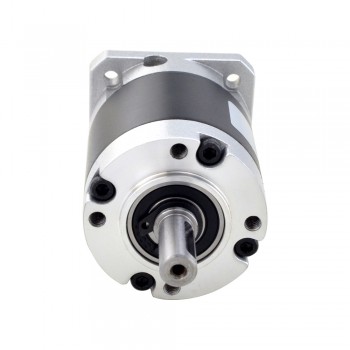

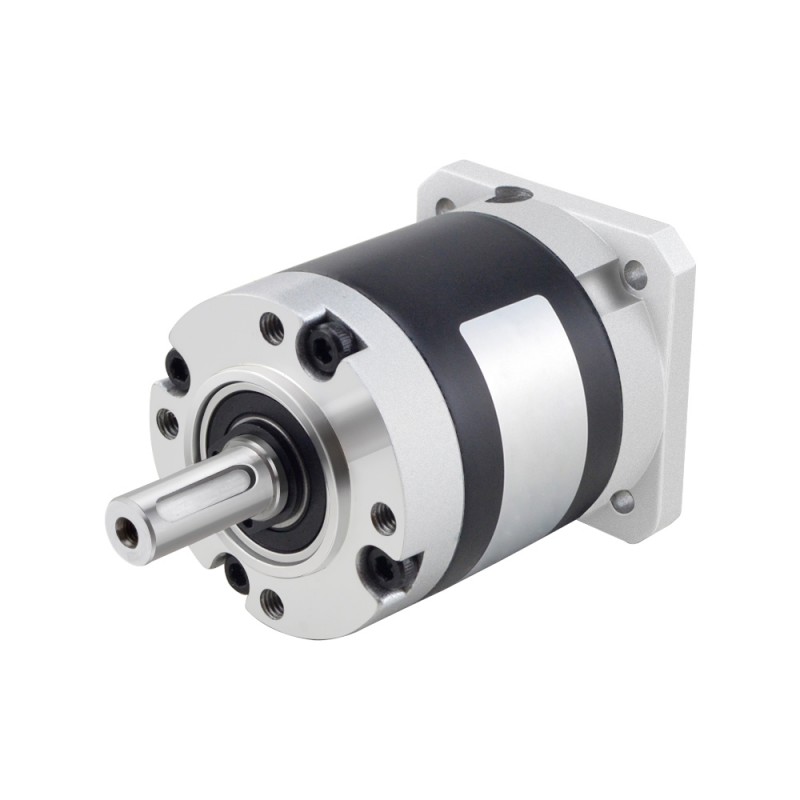

TQMG Series réducteur planétaire TQMG17-G50 50:1 contrecoup 50arc-min pour moteur pas à pas et servomoteur Nema 17
Ce réducteur planétaire de haute précision appartient à la série TQMG. Il a un rapport de 50:1 et un jeu maximal de 50arc-min. Contrairement aux engrenages en acier de la série TQEG, les engrenages de la série TQMG sont fabriqués par métallurgie des poudres. C'est un choix approprié pour les applications qui nécessitent une bonne précision, une bonne fiabilité et un bon rapport prix.

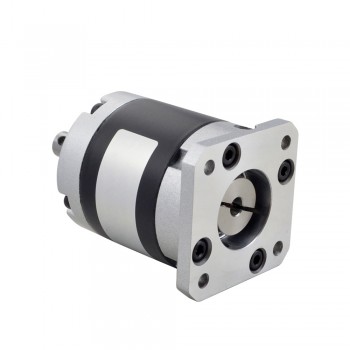

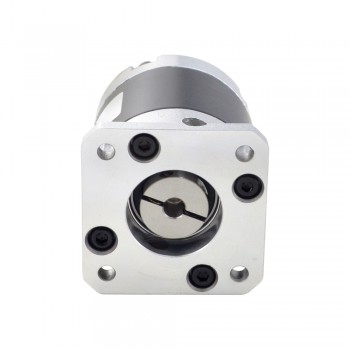

Ce réducteur planétaire en ligne intègre un accouplement d'arbre d'entrée qui peut s'adapter à l'arbre court standard de 5 mm de diamètre du moteur pas à pas Nema 17, du moteur c.c. sans balais et du moteur c.c. à balais.
L'un des moteurs compatibles est 17HS15-1584S, pour les autres moteurs, veuillez contacter notre support technique pour adapter l'arbre du moteur.
Spécifications de la boîte de vitesses
Numéro de pièce du fabricant:TQMG17-G50
Type de boîte à engrenages: planétaire
Rapport de réduction: 50: 1
Efficacité: 90%
Contrecoup: <=50arcmin
Couple maximal autorisé: 10Nm(88,51lb-in)
Bruit: <=55dB
Indice d'étanchéité: IP54
Durée de vie: 20 000 heures
Spécifications physiques
Dimension de la bride: 42 x 42mm
Longueur de la boîte de vitesses: 51mm
Type d'arbre de sortie: Key way
Diamètre de l'arbre de sortie: Φ8mm
Longueur de l'arbre de sortie: 21,5mm
Diamètre de l'arbre d'entrée: Φ5mm
Longueur de l'arbre d'entrée: 9,5mm
| Spécification physique | |
|---|---|
| Taille du cadre(mm) | 42 x 42 |
| Poids(g) | 390 |
| Longueur de la boîte de vitesses (mm) | 51 |
| Diamètre de l'arbre d'entrée (mm) | 5 |
| Longueur de l'arbre d'entrée (mm) | 9,5 |
| Diamètre de l'arbre de sortie (mm) | 8 |
| Longueur de l'arbre de sortie (mm) | 21,5 |
| Costume pour moteur | Nema 17 |
| Type de boîte de vitesses | Série PLM |
| Rapport de réduction | 50 |
| Contrecoup | <=50arcmin |
| Type de produit | BOÎTE DE VITESSES |
| Type d'arbre de sortie | Arbre de Keyway |
