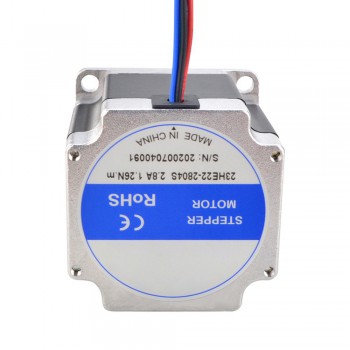

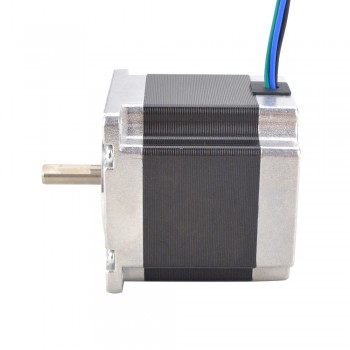

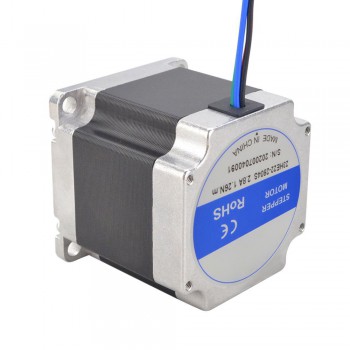

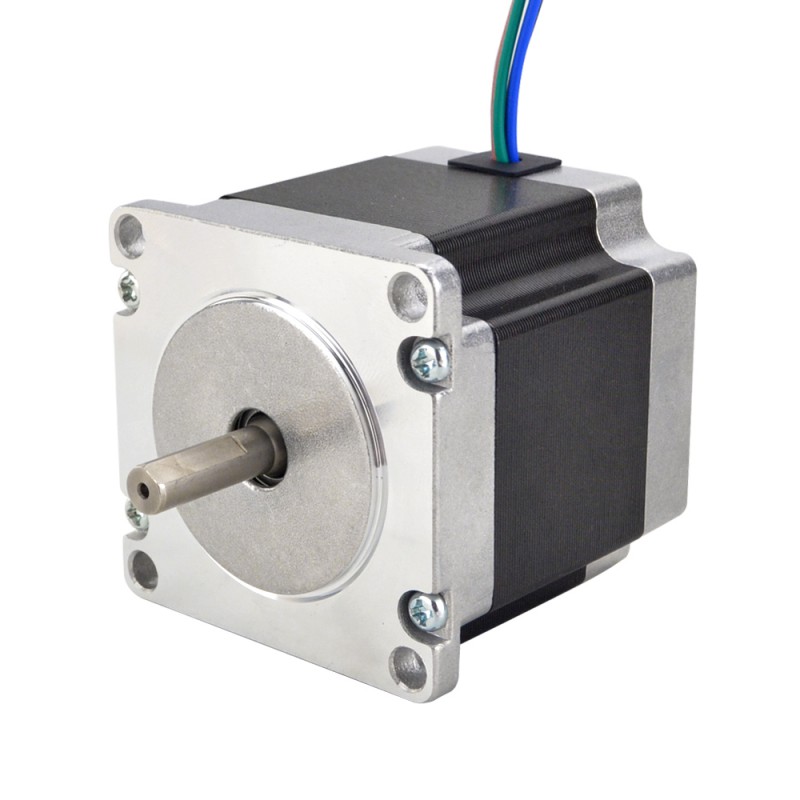

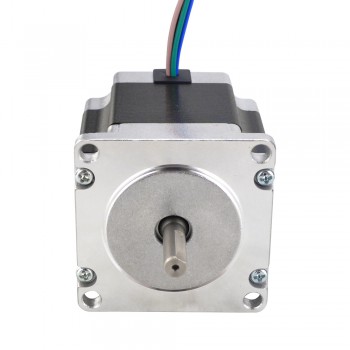

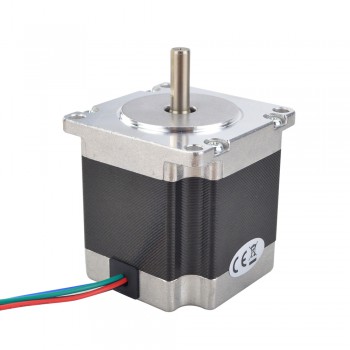

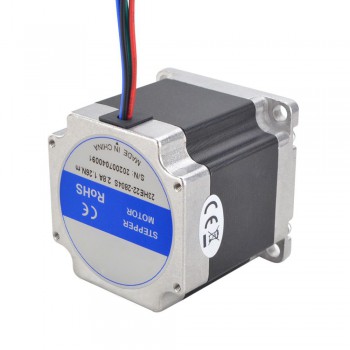

Moteur pas à pas Nema 23 série E bipolaire 23HE22-2804S 1,8 degrésree 4 fils 1,26 Nm 2,8A
-
Manuels et Documentation:
Fiche complète:
Courbe de couple:
Offre spéciale Noël 2024:
- 6% de remise sur tous les produits
- Valable jusqu'au 6 janvier 2025
- Remarque: aucun code de coupon n'est nécessaire, veuillez passer commande directement!
Achat immédiat:€13,52
Moteur pas à pas Nema 23 série E bipolaire 23HE22-2804S 1,8 degrésree 4 fils 1,26 Nm 2,8A
Spécification électrique
Numéro de pièce du fabricant: 23HE22-2804S
Nombre de phases: 2
Angle par pas: 1,8 degrés
Couple de maintien: 1,26 Nm(178,04oz.in)
Courant/phase: 2,8 A
Résistance phase: 0,9 ohms± 10%
Inductance de Phase: 2,5 mH ± 20%(1KHz)
Spécification physique
Dimension de la bride: 57 x 57 mm
Longueur du moteur: 56 mm
Diamètre de l'arbre: Φ6,35 mm
Longueur d'arbre: 21 mm
Longueur de D-Cut: 15 mm
Nombre de câble: 4
Longueur de câble: 300 mm
Poids: 0,7 kg
Connexion
| A+ | A- | B+ | B- |
| Noir | Vert | Rouge | Bleu |
| Spécification électrique | |
|---|---|
| Couple de maintien (Ncm) | 126 |
| Couple de maintien (oz.in) | 178,4 |
| Inductance de Phase(mH) | 2,5 |
| Résistance de Phase(ohm) | 0,9 |
| Courant Nominal (A) | 2,8 |
| Angle de pas (degrés) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 56 |
| Taille du cadre(mm) | Nema 23 (57 x 57) |
| Longueur de câble(mm) | 300 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | 6,35 |
| Longueur d'arbre(mm) | 21 |
| Arbre simple/double arbre | Arbre unique |
| Poids(g) | 700 |
| Type d'arbre de sortie | D-Cut |
