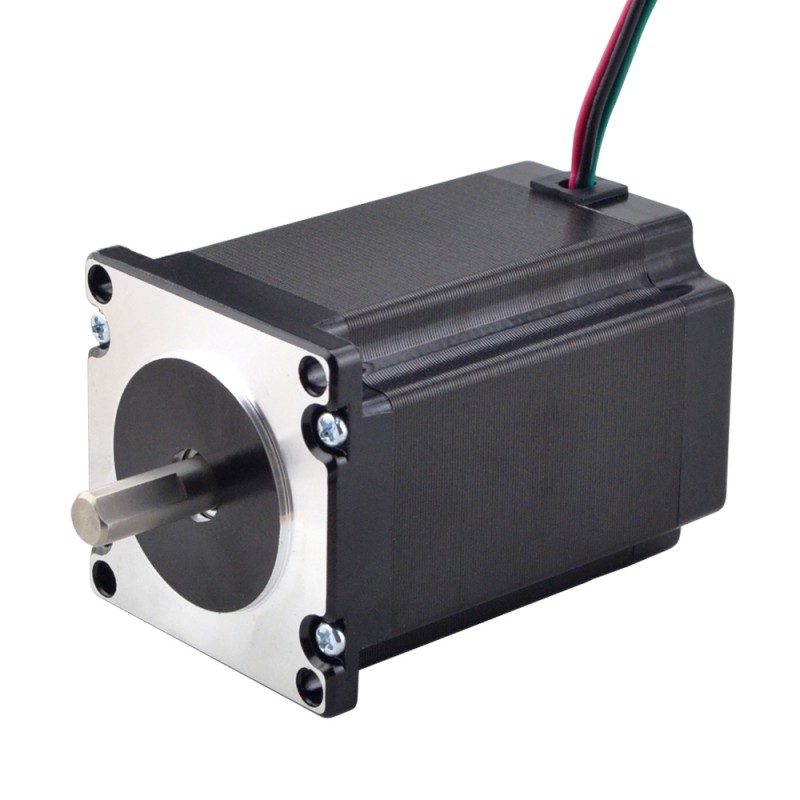

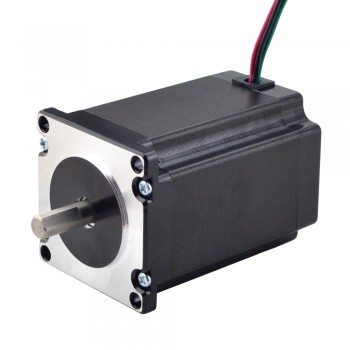

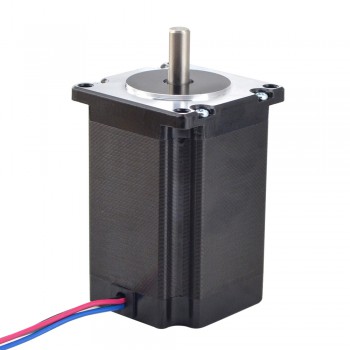

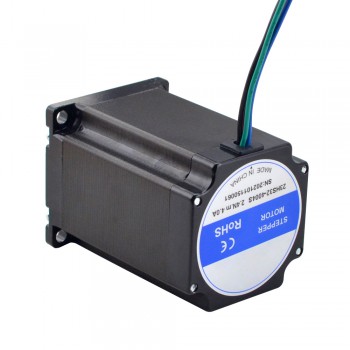

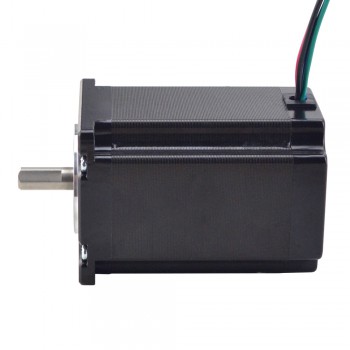

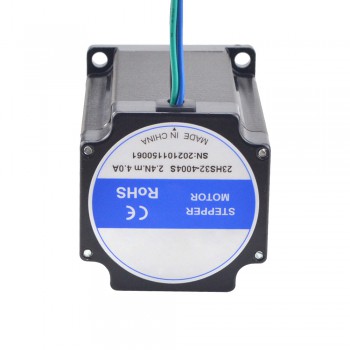

Moteur pas à pas Nema 23 23HS32-4004S 2,4Nm 4A 57x57x82mm 4 fils 15mm arbre D-cut
-
Manuels et Documentation:
Fiche complète:
Courbe de couple:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€17,62
Moteur pas à pas Nema 23 23HS32-4004S 2,4Nm 4A 57x57x82mm 4 fils 15mm arbre D-cut
Spécification électrique
Numéro de pièce du fabricant: 23HS32-4004S
Nombre de phases: 2
Angle par pas: 1,8 degrés
Couple de maintien: 2,4Nm(339,79oz.in)
Courant/phase: 4,0A
Résistance phase: 0,9ohms
Inductance de Phase: 3,4mH ± 20%(1KHz)
Spécification physique
Dimension de la bride: 57 x 57mm
Longueur du moteur: 82mm
Diamètre de l'arbre: Φ8mm
Longueur d'arbre: 21mm
Longueur de D-Cut: 15mm
Nombre de câble: 4
Longueur de câble: 300mm
Poids: 1,2kg
Connexion
| A+ | A- | B+ | B- |
| Noir | Vert | Rouge | Bleu |
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien (Ncm) | 240 |
| Inductance de Phase(mH) | 3,4 |
| Résistance de Phase(ohm) | 0,9 |
| Courant Nominal (A) | 4,0 |
| Angle par pas(°) | 1,8 |
| Couple de maintien (oz.in) | 339,79 |
| Spécification physique | |
| Longueur du moteur(mm) | 82 |
| Taille du cadre(mm) | Nema 23 (57 x 57) |
| Longueur de câble(mm) | 300 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | 8 |
| Longueur d'arbre(mm) | 21 |
| Arbre simple/double arbre | Arbre unique |
| Poids(g) | 1100 |
| Type d'arbre de sortie | D-Cut |
| Indice IP | 40 |
