Moteur pas à pas unipolaire nema 23 (1,35Nm 23HS30-1006S 1,8 degré 1A 8,6V 6 fils)
- Manuels et Documentation: Fiche de données:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€25,51

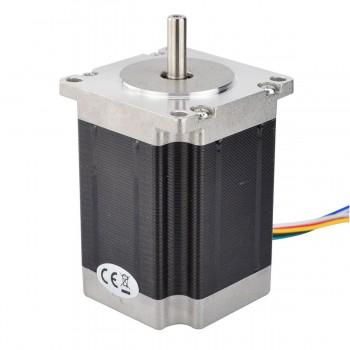

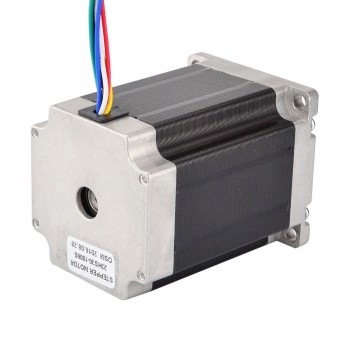

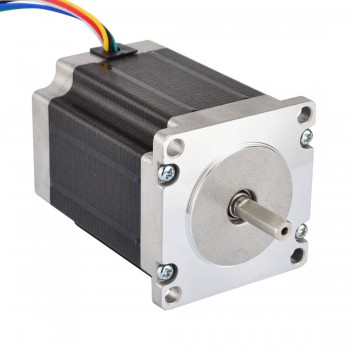

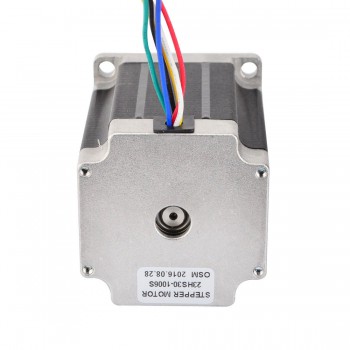

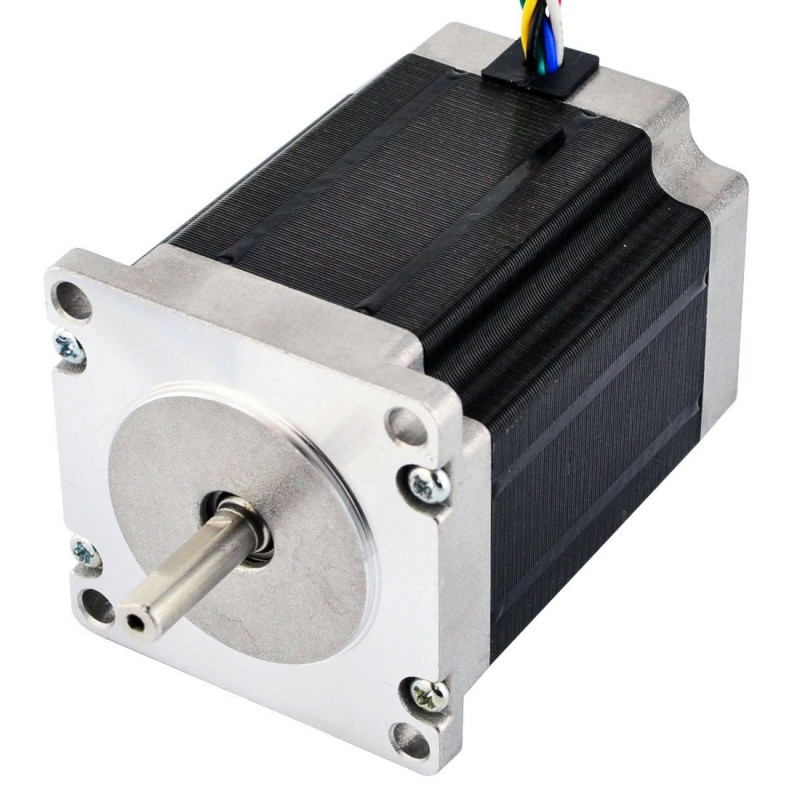

Ce moteur pas à pas unipolaire Nema 23 avec angle de pas 1,8deg et taille 57x57x76mm.
Il a 6 fils, chaque phase tire 1,0A, avec un couple de maintien de 1,35Nm (191,2oz.in).
Spécification électrique
- Numéro du modèle: 23HS30-1006S
- Type de moteur: Moteurs pas à pas unipolar
- Angle par pas: 1,8 deg
- Couple de maintien: 1,35Nm(191,2oz.in)
- Courant/phase: 1,0A
- Tension nominale: 8,6V
- Résistance phase: 8,6ohms
- Inductance de Phase: 14mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 57 x 57mm
- Longueur du moteur: 76mm
- Diamètre de l'arbre: Φ6,35mm(1/4 inch)
- Longueur d'arbre: 20,6mm
- Longueur de D-Cut: 18mm
- Nombre de câble: 6
- Longueur de câble: 500mm
- Poids: 1,0Kg
Rapport
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Noir
|
Jaune
|
Vert
|
Rouge
|
Blanc
|
Bleu
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Unipolar |
| Couple de maintien (Ncm) | 135 |
| Couple de maintien (oz.in) | 191,2 |
| Inductance de Phase(mH) | 18 |
| Résistance de Phase(ohm) | 8,6 |
| Courant Nominal (A) | 1 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 76 |
| Taille du cadre(mm) | 57x57 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | D-Cut |
| Diamètre de l'arbre(mm) | 6,35 |
| Longueur d'arbre(mm) | 20,6 |
| Nombre de câble | 6 |
| Longueur de câble(mm) | 500 |
| Poids(g) | 1000 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
