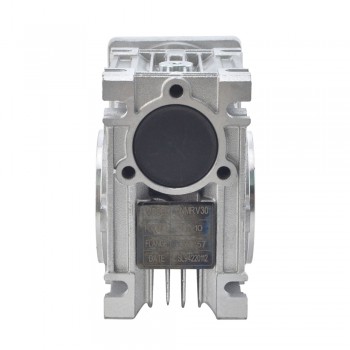

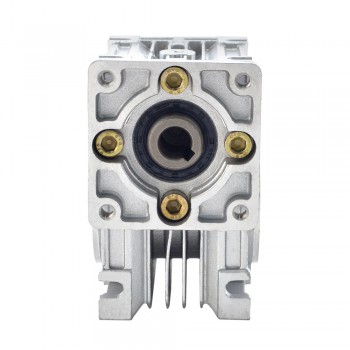

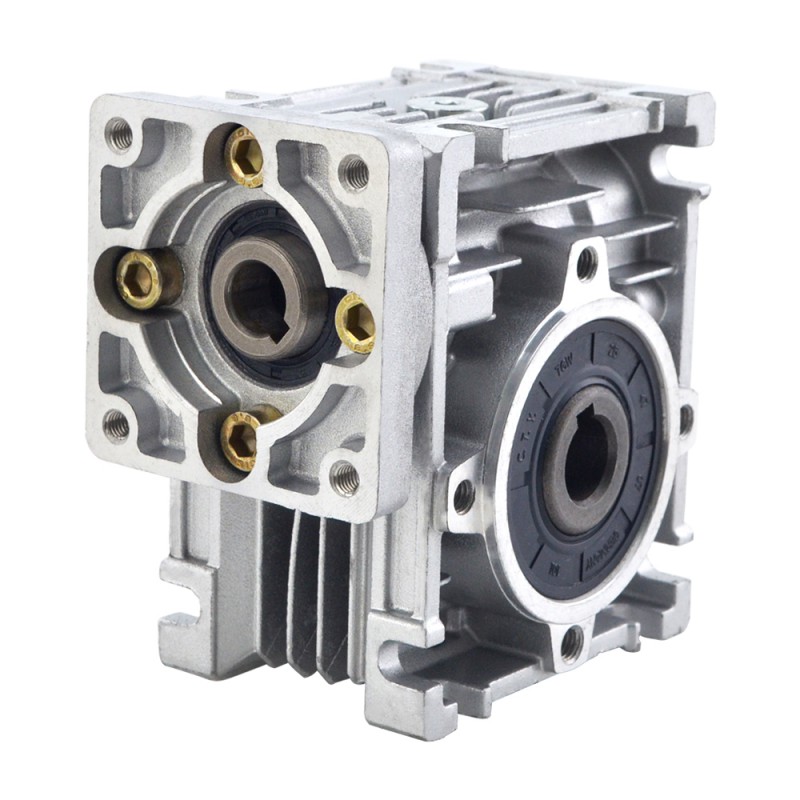

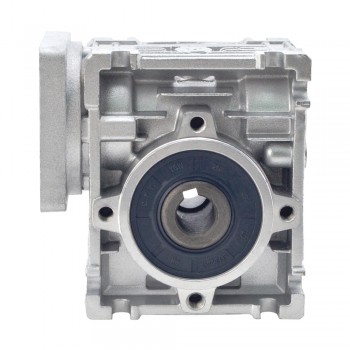

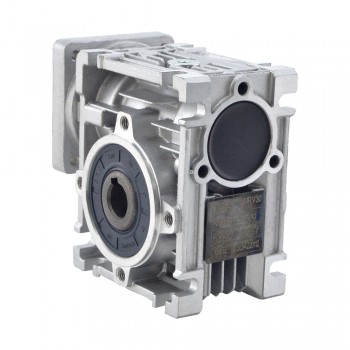

Réducteur à vis sans fin Nema 23 20:1 NMRV30-G20-D9 pour moteur pas à pas Nema 23

Réducteur à vis sans fin Nema 23 20:1 NMRV30-G20-D9 pour moteur pas à pas Nema 23

Cette boîte de vitesses à vis sans fin est conçue pour le moteur pas à pas Nema 23 ou tout autre moteur de taille 57 mm x 57 mm, l'arbre de sortie est décalé de 90° par rapport à l'arbre d'entraînement. L'avantage de cette boîte de vitesses est l'efficacité et l'autoblocage. Outre les grands boîtiers, l'absence de structure interstitielle dans la boîte signifie un boîtier sans entretien et hermétiquement fermé. Cela empêche le lubrifiant de se perdre, de se détériorer et de s'échanger facilement.

Spécifications de la boîte de vitesses

Numéro de pièce du fabricant: NMRV30-G20-D9

Type de boîte à engrenages: Réducteurs à vis sans fin

Rapport de réduction: 20:1

Efficacité: 73%

Contrecoup: <=1°

Couple maximum admissible en sortie: 18Nm(159,31lb-in)

Sortie Charge radiale maximale: 0,94kN

Type de sortie: alésage creux

Diamètre d'alésage de sortie: Φ14mm

Type d'arbre d'entrée: Key way

Diamètre de l'arbre d'entrée: Φ9mm

Longueur maximale de l'arbre d'entrée: 25mm

Veuillez noter:

L'arbre de sortie est disponible, veuillez contacter notre support technique pour vos besoins.

Les rapports de démultiplication disponibles pour ce réducteur sont les suivants: 5:1, 7.5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 60:1, 80:1 and 100:1.

En raison de leur contrecoup relativement élevé (1°), les réducteurs à vis sans fin ne conviennent pas aux applications de positionnement.
