Réducteur à vis sans fin Nema 23 50:1 NMRV30-G50-D9 pour moteur pas à pas Nema 23

Réducteur à vis sans fin Nema 23 50:1 NMRV30-G50-D9 pour moteur pas à pas Nema 23

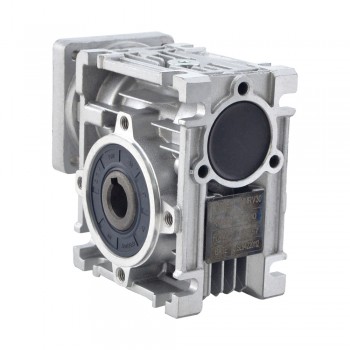

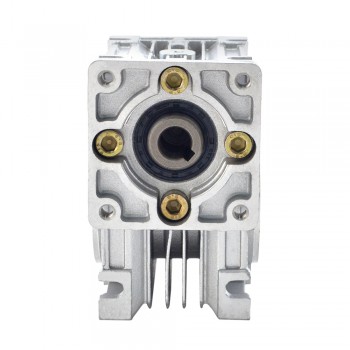

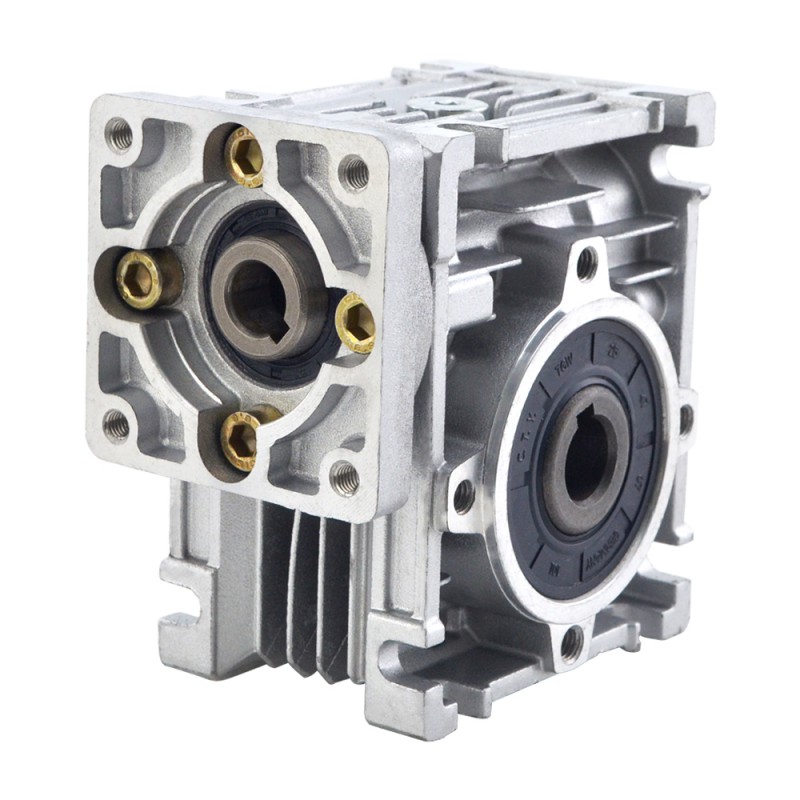

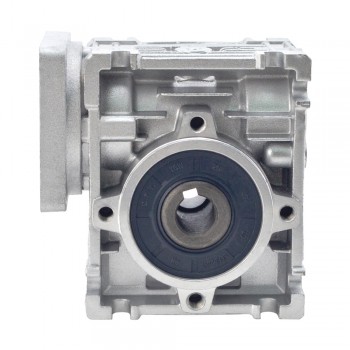

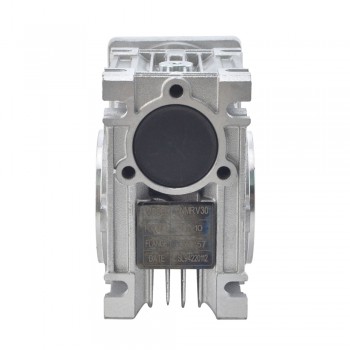

Ce réducteur à vis sans fin est conçu pour les moteurs pas à pas Nema 23 ou d'autres moteurs de taille 57mmx57mm, l'arbre de sortie est décalé de 90° par rapport à l'arbre d'entraînement. L'avantage de ce réducteur est son efficacité et son auto-blocage. En plus des grands boîtiers, la structure sans interstice de la boîte signifie une absence de maintenance qui est hermétiquement scellée. Cela empêche le lubrifiant de se perdre, de se détériorer et de s'échanger facilement.

Spécifications de la boîte de vitesses

Numéro de pièce du fabricant: NMRV30-G50-D9

Type de boîte à engrenages: Réducteurs à vis sans fin

Rapport de réduction: 50:1

Efficacité: 55%

Contrecoup: <=1°

Couple maximum admissible en sortie: 17Nm(150,46lb-in)

Sortie Charge radiale maximale: 1,28kN

Type de sortie: alésage creux

Diamètre d'alésage de sortie: Φ14mm

Type d'arbre d'entrée: Key way

Diamètre de l'arbre d'entrée: Φ9mm

Longueur maximale de l'arbre d'entrée: 25mm

Veuillez noter:

L'arbre de sortie est disponible, veuillez contacter notre support technique pour vos besoins.

Les rapports de démultiplication disponibles pour ce réducteur sont les suivants: 5:1, 7.5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 60:1, 80:1 and 100:1.

En raison de leur contrecoup relativement élevé (1°), les réducteurs à vis sans fin ne conviennent pas aux applications de positionnement.
