TQMG Series réducteur planétaire TQMG17-G5 5:1 contrecoup 30arc-min pour moteur pas à pas et servomoteur Nema 17

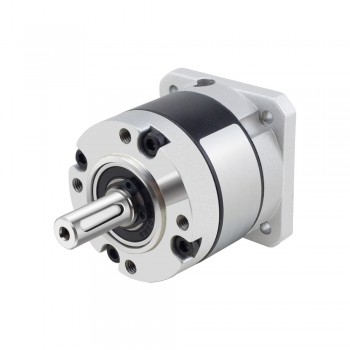

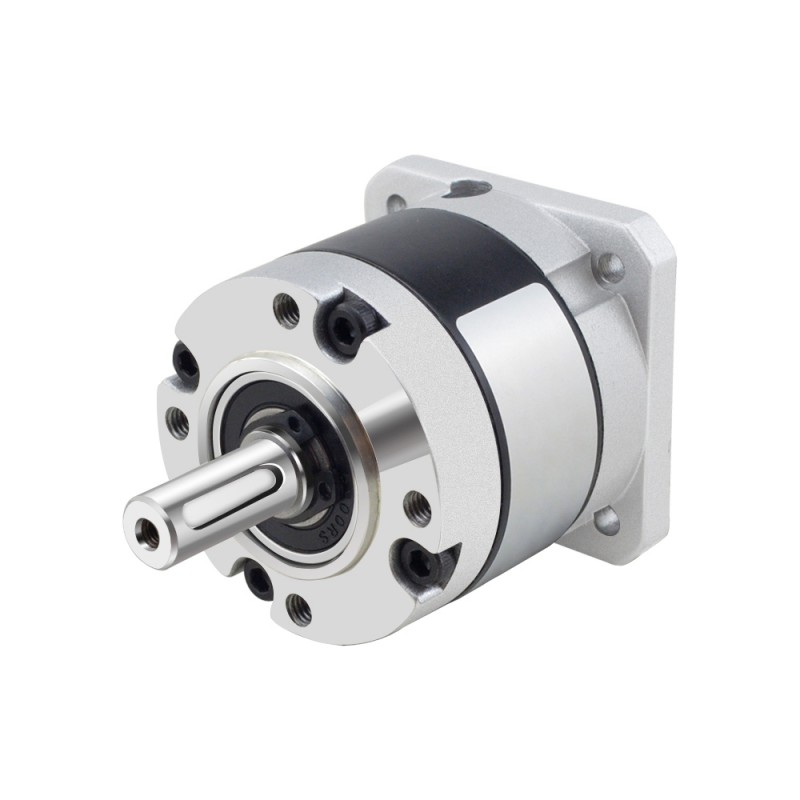

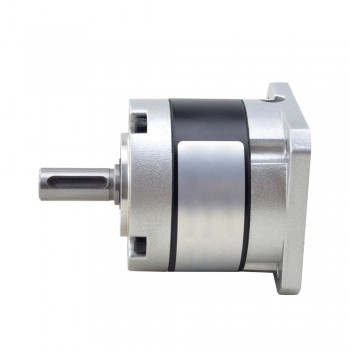

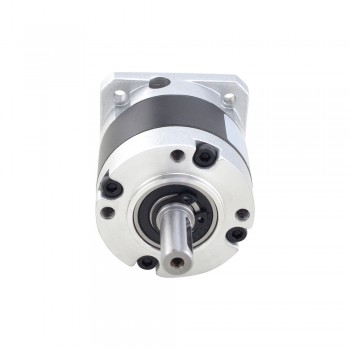

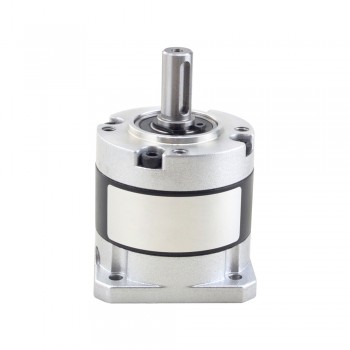

Cette boîte de vitesses planétaire de haute précision appartient à la boîte de vitesses de la série TQMG, avec un rapport de démultiplication de 5:1 et un jeu maximum de 30 arc-min. Contrairement aux engrenages en acier de la série TQME, les engrenages de la série TQMG sont fabriqués en métallurgie des poudres. C'est un choix approprié pour les applications qui nécessitent une bonne précision, une bonne fiabilité et un bon rapport prix.

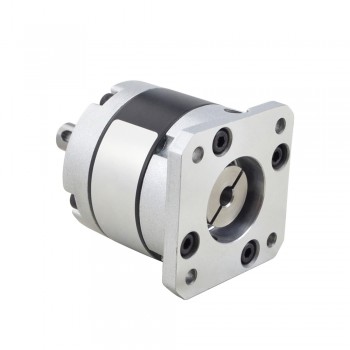

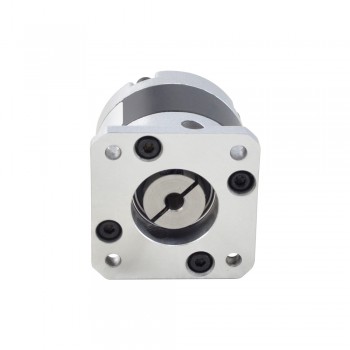

Cette boîte de vitesses planétaire en ligne intègre un accouplement d'arbre d'entrée qui peut correspondre au moteur pas à pas Nema 17 à arbre court standard de 5 mm, au moteur à courant continu sans balais et au moteur à courant continu à balais.
L'un des moteurs compatibles est le 17HS15-1584S. Pour les autres moteurs, veuillez contacter notre support technique pour personnaliser l'arbre du moteur.
Spécifications de la boîte de vitesses
Numéro de pièce du fabricant: TQMG17-G5
Type de boîte à engrenages: planétaire
Rapport de réduction: 5: 1
Efficacité: 90%
Contrecoup: <=30arcmin
Couple maximal autorisé: 9Nm(79,66lb-in)
Bruit: <=55dB
Indice d'étanchéité: IP54
Durée de vie: 20000heures
Spécifications physiques
Dimension de la bride: 42 x 42mm
Longueur de la boîte de vitesses: 40mm
Type d'arbre de sortie: Key way
Diamètre de l'arbre de sortie: Φ8mm
Longueur de l'arbre de sortie: 21,5mm
Diamètre de l'arbre d'entrée: Φ5mm
Longueur de l'arbre d'entrée: 9,5mm
| Spécification physique | |
|---|---|
| Taille du cadre(mm) | 42 x 42 |
| Poids(g) | 310 |
| Longueur de la boîte de vitesses (mm) | 40 |
| Diamètre de l'arbre d'entrée (mm) | 5 |
| Longueur de l'arbre d'entrée (mm) | 9,5 |
| Diamètre de l'arbre de sortie (mm) | 8 |
| Longueur de l'arbre de sortie (mm) | 21,5 |
| Costume pour moteur | Nema 17 |
| Type de boîte de vitesses | Série PLM |
| Rapport de réduction | 5 |
| Contrecoup | <=30arcmin |
| Type de produit | Réducteur planétaire série PLM |
| Type d'arbre de sortie | Arbre de Keyway |
