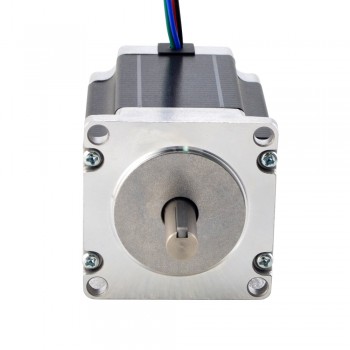

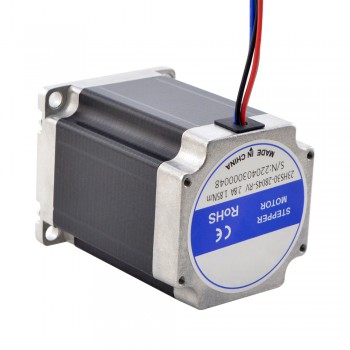

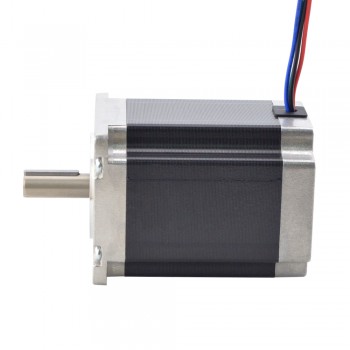

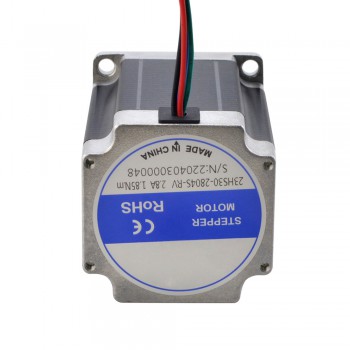

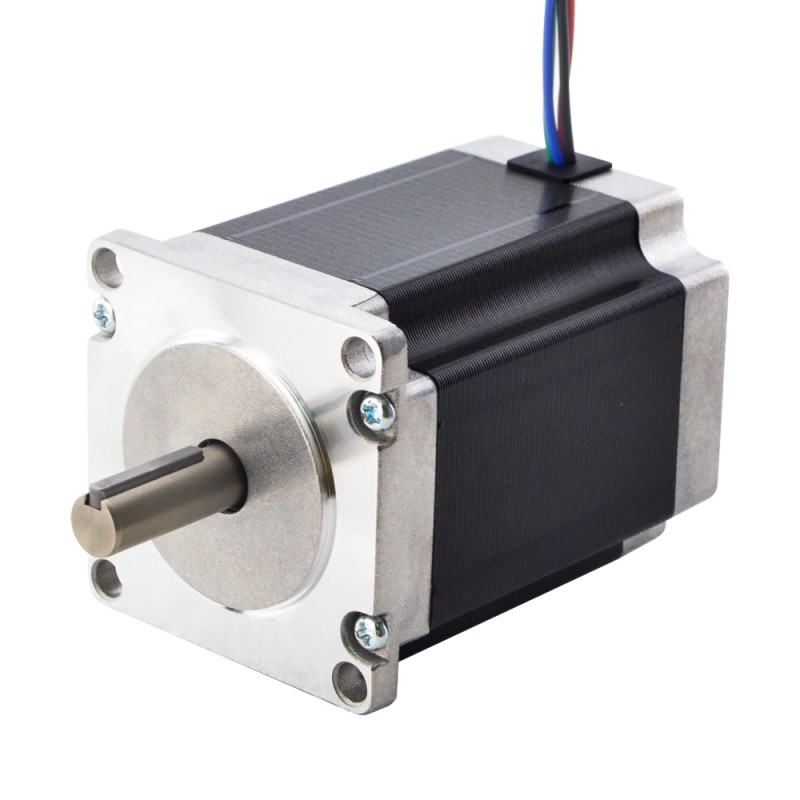

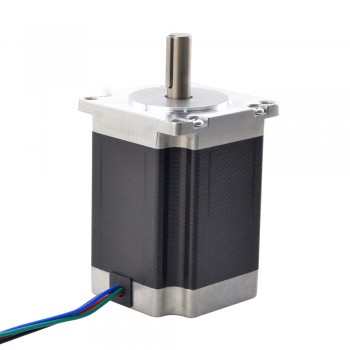

Moteur pas à pas Nema 23 bipolaire 1,8 degrés 2,8A 1,85Nm pour arbre de clavette de reducteur vis sans fin NMRV30
Ce moteur a un couple de 1,9 Nm (269 oz.in) et son arbre est un arbre à rainure de 9 mm, il peut s'adapter directement à la boîte de vitesses à vis sans fin NMRV30.
Spécification électrique
Numéro de pièce du fabricant: 23HS30-2804S-RV
Type de moteur: Bipolaire pas à pas
Angle par pas: 1,8 degrés
Couple de maintien: 1,9Nm(269oz.in)
Courant/phase: 2,8A
Résistance phase: 1,13ohms
Inductance de Phase: 4.8mH ± 20%(1KHz)
Spécification physique
Dimension de la bride: 57 x 57mm
Longueur du moteur: 76,5mm
Diamètre de l'arbre: Φ9mm
Longueur d'arbre: 25mm
Longueur de Key Way: 20mm
Nombre de câble: 4
Longueur de câble: 500mm
Poids: 1,2kg
Connexion
| A+ | A- | B+ | B- |
| Noir | Vert | Rouge | Bleu |
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien (Ncm) | 190 |
| Couple de maintien (oz.in) | 269 |
| Inductance de Phase(mH) | 4,8 |
| Résistance de Phase(ohm) | 1,13 |
| Courant Nominal (A) | 2,8 |
| Angle de pas (degrés) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 76,5 |
| Taille du cadre(mm) | Nema 23 (57 x 57) |
| Longueur de câble(mm) | 500 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | 9 |
| Longueur d'arbre(mm) | 25 |
| Arbre simple/double arbre | Arbre unique |
| Type d'arbre de sortie | Keyway |
