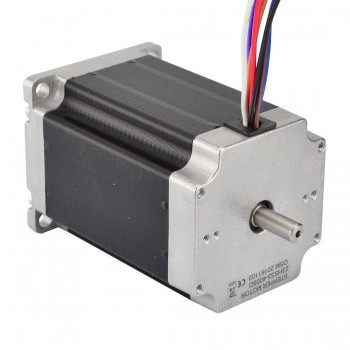

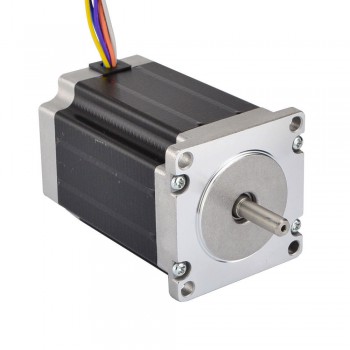

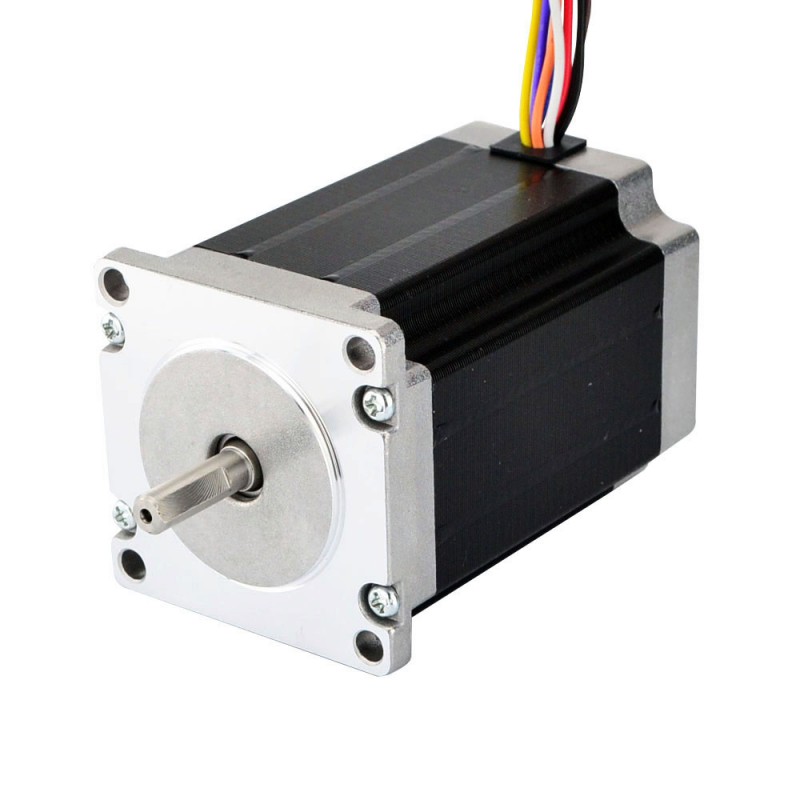

Moteur pas à pas unipolaire/bipolaire à double arbre nema 23 (2,83Nm 23HS33-4008D 1,8 degré 8 fils)
-
Manuels et Documentation:
Fiche de données:
Courbe de couple:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€28,13
Ce moteur pas à pas NEMA 23 avec angle de pas 1,8deg et taille 57x57x84mm, Il a 8 fils, qui ont trois options de connexion:
Unipolaire ou bipolaire (série) ou bipolaire (parallèle), vous pouvez choisir n'importe quel type comme vous le souhaitez.
Son couple de serrage atteint 2,0 Nm (283 oz.in) avec une connexion unipolaire et 2,83 Nm (400 oz.in) avec une connexion bipolaire.

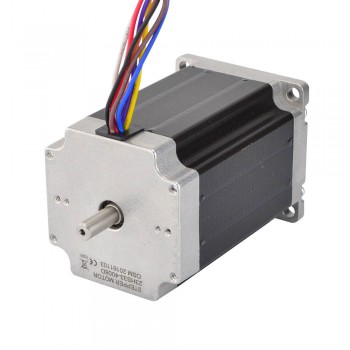

Un arbre arrière peut monter un encodeur, un volant ou un équivalent.
Spécification électrique
- Numéro du modèle: 23HS33-4008D
- Type de moteur: Unipolar/Bipolaire
- Angle par pas: 1,8 deg
- Couple de maintien(Bipolaire): 2,83Nm(400oz.in)
- Couple de maintien(Unipolaire): 2,0Nm(283oz.in)
- Courant Nominal(Bipolaire Serial): 2,83A
- Courant Nominal(Bipolaire Parallel): 5,66A
- Courant Nominal(Unipolaire): 4,0A
- Resistance phase(Bipolaire Serial): 1,6ohms
- Resistance phase(Bipolaire Parallel): 0,4ohms
- Resistance phase(Unipolaire): 0,8ohms
- Inductance(Bipolaire Serial): 7,2mH ± 20%(1KHz)
- Inductance(Bipolaire Parallel): 1,8mH ± 20%(1KHz)
- Inductance(Unipolaire): 1,8mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 57 x 57mm
- Longueur du moteur: 84mm
- Diamètre de l'arbre: Φ6,35mm
- Longueur de l'arbre avant: 21mm
- Longueur de D-Cut: 15mm
- Longueur de l'arbre arrière: 15mm
- Nombre de câble: 8
- Longueur de câble: 300mm
- Poids: 1,3kg
Rapport
|
A+
|
A-
|
C-
|
C+
|
B+
|
B-
|
D-
|
D+
|
|
Noir
|
Blanc
|
Marron
|
Orange
|
Rouge
|
Violet
|
Bleu
|
Jaune
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar/Unipolar |
| Couple de maintien (Ncm) | 283 |
| Couple de maintien (oz.in) | 400 |
| Inductance de Phase(mH) | 1,8 |
| Résistance de Phase(ohm) | 0,4 |
| Courant Nominal (A) | 5,66 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 84 |
| Taille du cadre(mm) | 57x57 |
| Arbre simple/double arbre | Double Arbre |
| Type d'arbre | D-Cut |
| Diamètre de l'arbre(mm) | 6,35 |
| Longueur d'arbre(mm) | 21 |
| Nombre de câble | 8 |
| Longueur de câble(mm) | 300 |
| Poids(g) | 1130 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
