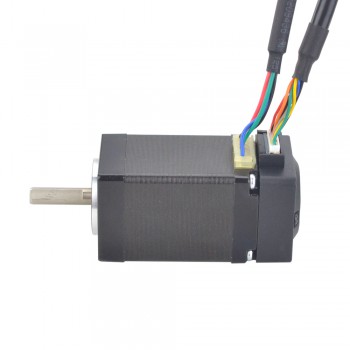

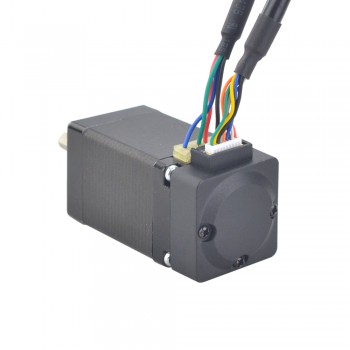

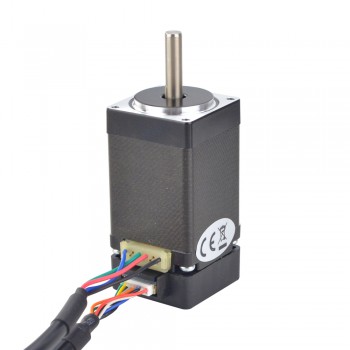

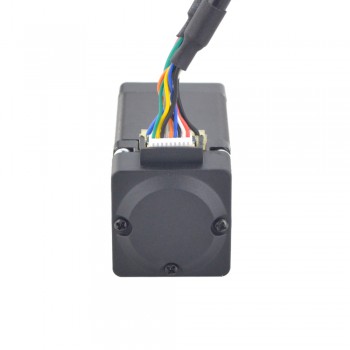

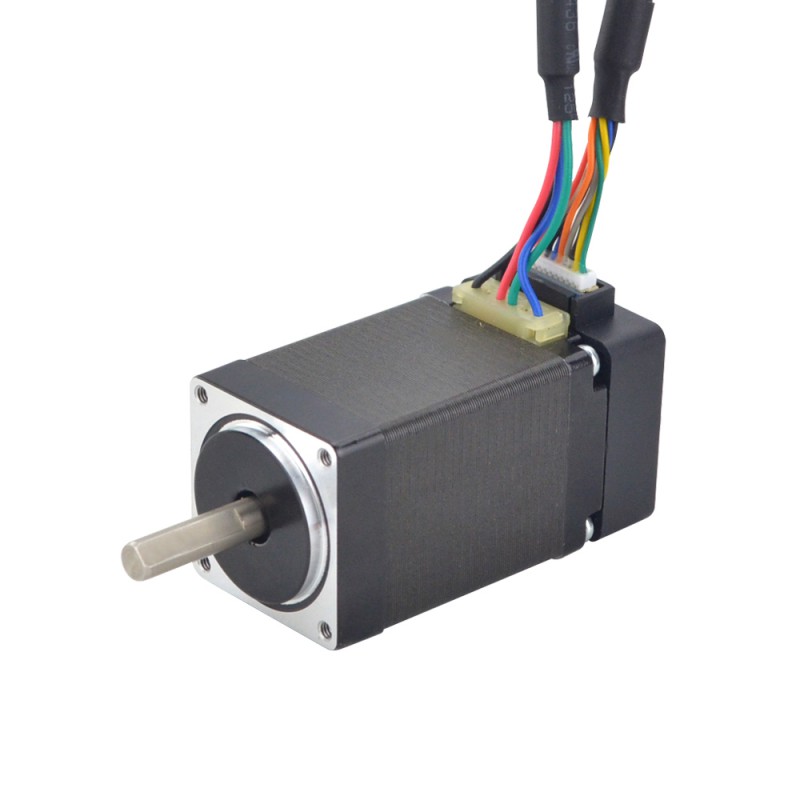

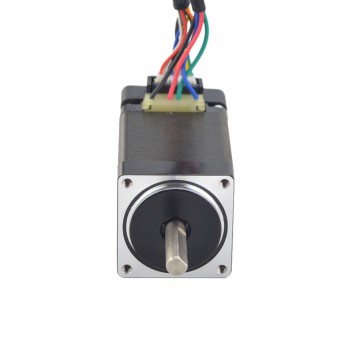

Moteur pas à pas bipolaire en boucle fermée Nema 11 11HS18-0674D-E1000 1,8 degrés 0,1Nm 0,67 A avec encodeur 1000CPR
-
Manuels et Documentation:
Fiche complète:
Courbe de couple:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€83,66
Moteur pas à pas bipolaire en boucle fermée Nema 11 11HS18-0674D-E1000 1,8 degrés 0,1Nm 0,67 A avec encodeur 1000CPR
Spécification électrique
- Numéro de pièce du fabricant: 11HS18-0674D-E1000
- Nombre de phases: 2
- Angle par pas: 1,8 degrés
- Couple de maintien: 0.1 Nm(14.16oz.in)
- Courant/phase: 0.67 A
- Résistance phase: 6.8 ohms± 10%
- Inductance de Phase: 6.0 mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 28 x 28 mm
- Longueur du moteur: 44,5 mm
- Diamètre de l'arbre: Φ5 mm
- Longueur d'arbre: 20 mm
- Longueur de D-Cut: 15 mm
- Longueur de câble: 300 mm
- Poids: 0,14 kg
Spécification de l'encodeur
- Tension de conduite: 5V
- Courant de sortie: 20mA
- Resolution : 1000cpr
- Signal de sortie: 2 canaux
- Diamètre d'alésage: Φ5mm
- Fréquence de sortie: ≤60MHz
- Vitesse de course: ≤3600tr/min
- Protection IP: IP20
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Noir
|
Vert
|
Rouge
|
Bleu
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien (Ncm) | 10 |
| Couple de maintien (oz.in) | 14,16 |
| Inductance de Phase(mH) | 6 |
| Résistance de Phase(ohm) | 6,8 |
| Courant Nominal (A) | 0,67 |
| Angle par pas(°) | 1,8 |
| Spécification de l'encodeur | |
| Classe de protection | IP20 |
| Courant de sortie(mA) | 20 |
| Fréquence de sortie(MHz) | ≤60MHz |
| Tension nominale(V) | 5 |
| Vitesse de fonctionnement (tr/min) | ≤3600rpm |
| Signal de sortie | 3 canaux |
| Spécification physique | |
| Longueur de câble(mm) | 300 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | 5 |
| Longueur d'arbre(mm) | 20 |
