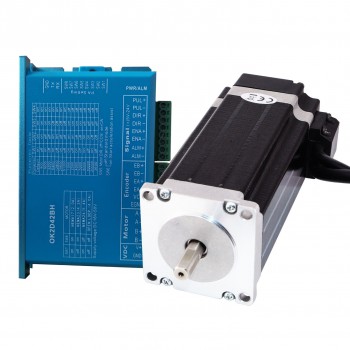

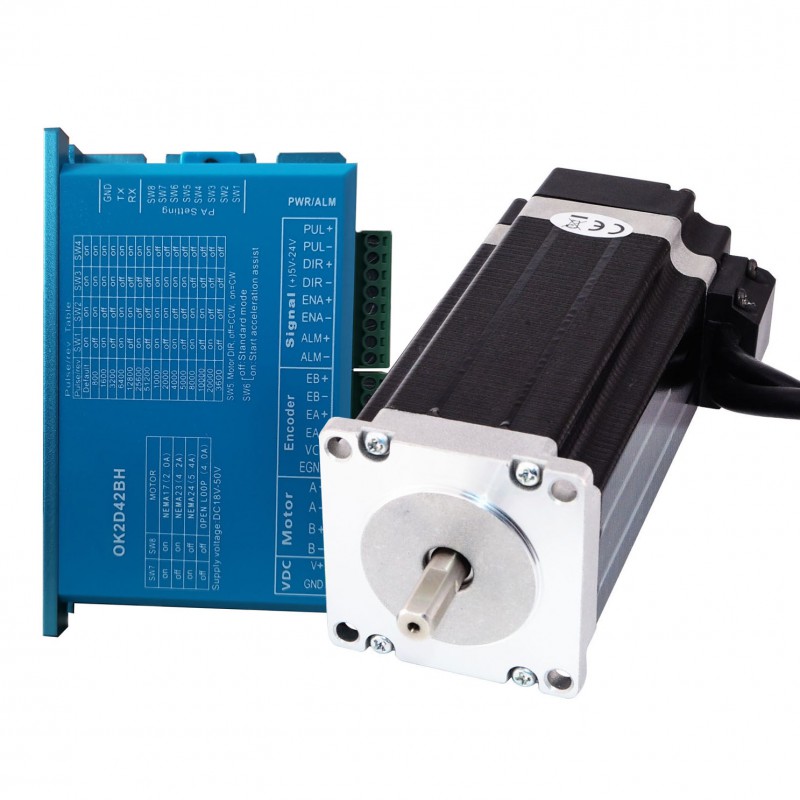

Kit Moteur Pas à Pas 1 Axe en Boucle Fermée 1-OK2D42BH-23HS45 3,0 Nm 1,8 degrés (Moteur Nema 23 & Driver)
Ce kit CNC comprend:
- 1 x Driver moteur pas a pas boucle fermée OK2D42BH pour moteur Nema 23 /24 (0-5,6A 18-70VCC)
- 1 x Moteur pas a pas boucle fermée nema 23 (3,0Nm 23HS45-4204D-E1000 3,78V 1,8 degré 1000CPR encodeur)

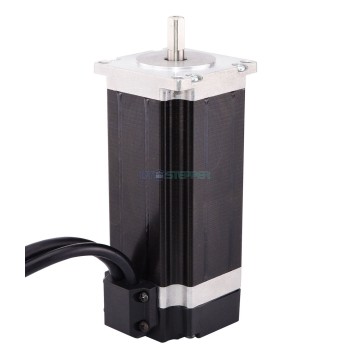

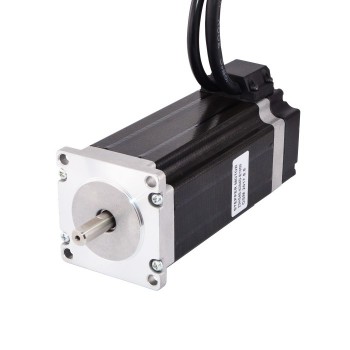

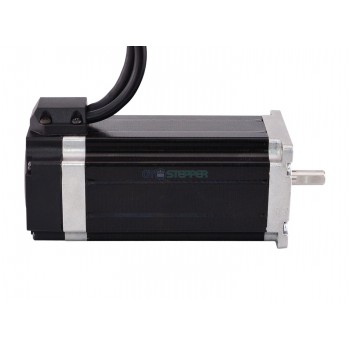

Spécification du moteur
- Numéro de pièce du fabricant: 23HS45-4204D-E1000
- Type de moteur: Bipolaire pas à pas
- Angle par pas: 1,8 degrés
- Couple de maintien: 3Nm(425oz.in)
- Courant/phase: 4,2A
- Tension: 3,78V
- Résistance phase: 0,9ohms
- Inductance de Phase: 3,8mH ± 20%(1KHz)
- Dimension de la bride: 57 x 57mm
- Longueur du moteur: 113mm
- Diamètre de l'arbre: Φ10mm
- Longueur d'arbre: 24mm
- Longueur de D-Cut: 20mm
- Nombre de câble: 4
- Longueur de câble: 500mm
- Poids: 1,2kg
Connexion
|
A+
|
A-
|
B+
|
B-
|
|
Noir
|
Vert
|
Rouge
|
Bleu
|

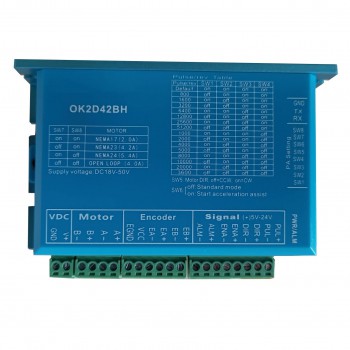

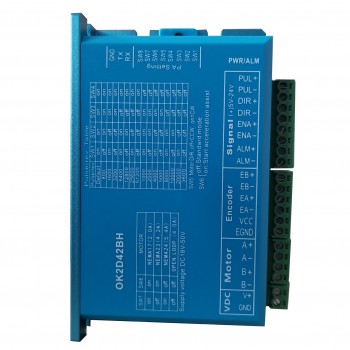

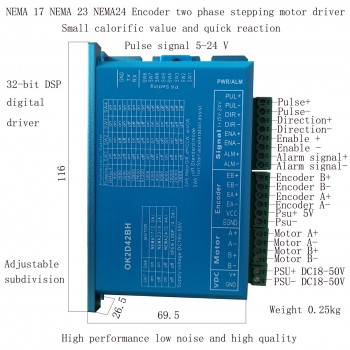

Spécifications du driver:
Modèle:OK2D42BH
Courant de crête de sortie: 0~5,6A
Tension d'entrée: +18~70VCC (Typique 36 VCC)
Courant du signal logique: 7~16mA (Typique 10mA)
Fréquence d'entrée d'impulsion: 0~200kHz
Micropas (étapes/rév.):400~51200ppr
Courant codeur:50mA
Résistance d'isolement: 500MΩ
Poids:580g;
Adoption d'une nouvelle puce DSP double cœur dédiée au contrôle moteur 32 bits;
Adopter des algorithmes avancés de contrôle de courant vectoriel, de vitesse et de position en boucle fermée;
Le rapport de courant statique et dynamique peut être réglé automatiquement;
Le moteur est livré avec un encodeur haute précision de 1000 lignes;
Entrée de signal différentiel isolée par optocoupleur;
La fréquence de réponse impulsionnelle peut atteindre jusqu'à 300KHZ;
Subdivisé en 16 réglages (200~51200) pour répondre aux exigences de la plupart des clients;
Il dispose de plusieurs fonctions de protection telles que les surintensités, les surtensions, les survitesses, les surchauffes et les erreurs de suivi excessives.
| Spécification du moteur | |
|---|---|
| Angle par pas(°) | 1,8 |
| Longueur du moteur(mm) | 113 |
| Couple de maintien (Ncm) | 280 |
| Couple de maintien (oz.in) | 396,5 |
| Inductance de Phase(mH) | 3,8 |
| Longueur de câble(mm) | 500 |
| Dimension de la bride | Nema 23 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 0,9 |
| Courant Nominal (A) | 4,2 |
| Diamètre de l'arbre(mm) | 8 |
| Longueur d'arbre(mm) | 21 |
| Spécification électrique | |
| Fréquence de sortie(MHz) | ≤1 |
| Spécification du pilote pas à pas | |
| Tension de conduite(V) | 24 - 48 |
| Courant de sortie(A) | 0 - 8 |
| Micropas (étapes/rév.) | 400 - 51200 |
| Entrée d'impulsion maximale(kHZ) | 200 |
| Largeur d'impulsion(μs) | 2.5 |
| Spécification de l'encodeur | |
| Tension nominale(V) | 5 |
| Courant de sortie(mA) | 55 |
| Résolution(CPR) | 1000 |
| Vitesse de fonctionnement (tr/min) | ≤5000 |
| Classe de protection | IP20 |
| Spécification physique | |
| Poids(g) | 2200 |
