Kit CNC à axe unique 1-CL86T-P45 (Moteur pas à pas en boucle fermée Nema 34 4,5 Nm + Driver)
-
Manuels et Documentation:
Logiciel:
Manuel du logiciel:
Fiche technique du moteur:
Courbe de couple du moteur:
Manuel du conducteur:
Manuel du conducteur:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Kit CNC à axe unique 1-CL86T-P45 (Moteur pas à pas en boucle fermée Nema 34 4,5 Nm + Driver)

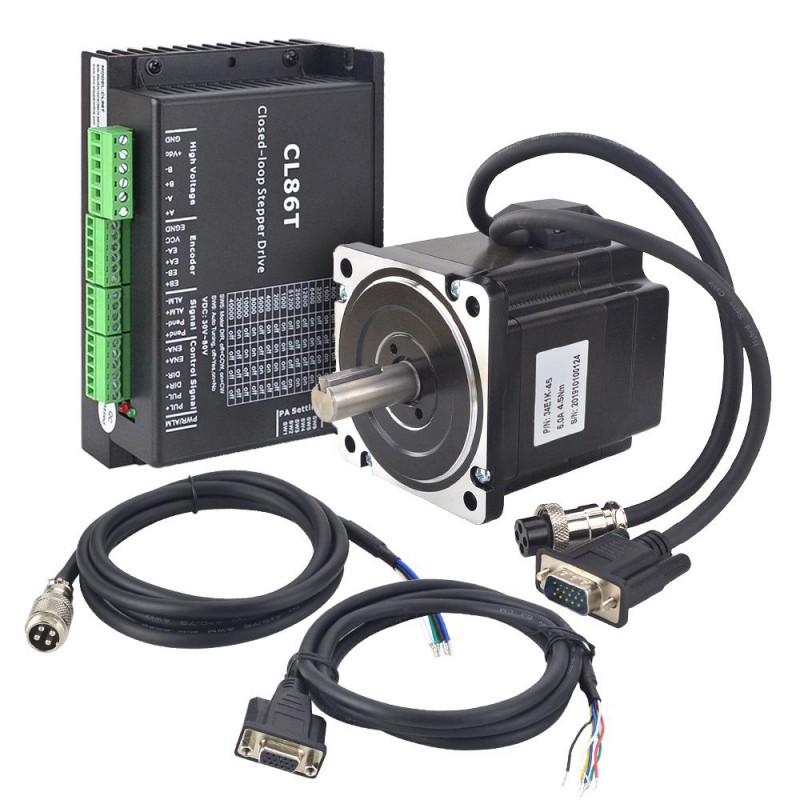

Ce kit CNC comprend:

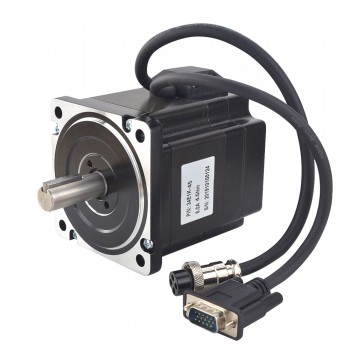

1 x Moteur pas à pas en boucle fermée Nema 34 série P 4,5 Nm/637,38 oz.in avec encodeur 1000CPR

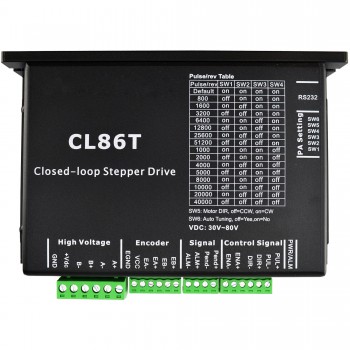

1 x Driver pas à pas en boucle fermée 0~8,2A 24~80VCC pour moteur pas à pas Nema 34

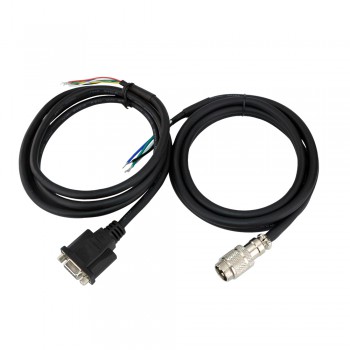

1 x Câble d'extension d'encodeur de 1,7 m (67") de long pour pilote pas à pas en boucle fermée
1 x Câble d'extension de moteur AWG18 de 1,7 m (67") de long avec prise aviation GX16
Spécification du moteur
Numéro de pièce du fabricant: 34E1K-45
Nombre de phases: 2
Couple de maintien: 4,5 Nm(637,38 oz.in)
Courant/phase: 6,0 A
Résistance phase: 0,34 ohms
Inductance de Phase: 2,4 mH ± 20%(1KHz)
Dimension de la bride: 86 x 86 mm
Longueur du moteur: 74 mm
Diamètre de l'arbre: Φ14 mm
Longueur d'arbre: 37 mm
Longueur de keyway: 25 mm
Nombre de câble: 4
Longueur de câble: 270 mm
Spécification de l'encodeur
Type de circuit de sortie: type différentiel
Signal de sortie: 2 canaux
Tension d'alimentation minimale: 5V
Tension d'alimentation maximale: 5V
Haute tension de sortie: ＜4V
Basse tension de sortie: ＜1V
Spécification de l'encodeur
Type de circuit de sortie: type différentiel
Signal de sortie: 2 canaux
Tension d'alimentation minimale: 5V
Tension d'alimentation maximale: 5V
Haute tension de sortie: ＜4V
Basse tension de sortie: ＜1V
Spécification du pilote
Courant de crête de sortie: 0~8.2A
Tension d'entrée: +24~80VCC (48VCC typique)
Courant du signal logique: 7~16mA (10mA typique )
Fréquence d'entrée d'impulsion: 0~200kHz
Réponse rapide, aucun retard et presque aucun délai de règlement
Couple élevé au démarrage et à faible vitesse, grande rigidité à l'arrêt
Motor and Encoder Connection
| PIN | 1 | 2 | 3 | 4 |
| Motor | A+ | A- | B+ | B- |
| PIN | 2 | 3 | 1 | 13 | 11 | 12 |
| Encoder | VCC | EGND | EA+ | EA- | EB+ | EB- |
Motor Extension Cable Connection
| PIN | 1 | 2 | 3 | 4 |
| Couleur | Blanc | Vert | Bleu | Noir |
Or
| PIN | 1 | 2 | 3 | 4 |
| Couleur | Noir | Vert | Rouge | Bleu |
Encoder Extension Cable Connection
| PIN | 2 | 3 | 1 | 13 | 11 | 12 |
| Couleur | Rouge | Blanc | Noir | Bleu | Jaune | Vert |
Veuillez noter: The thick black wire can be used for shielding, but it is not required, so you can leave it unconnected.
Ressources
| Spécification électrique | |
|---|---|
| Couple de maintien (Ncm) | 450 |
| Couple de maintien (oz.in) | 637,38 |
| Serie de produits | Série TP |
| Spécification physique | |
| Taille du cadre(mm) | Nema 34 (86 x 86) |
| Type de produit | KIT BOUCLE FERMÉE |
