Moteur pas à pas linéaire nema 11 (11LS20-0674E-100B actionneur externe 0,67A résolution 2mm vis-mère 100mm)
- Manuels et Documentation: Fiche de données:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€37,81

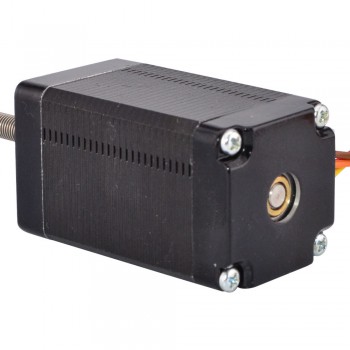

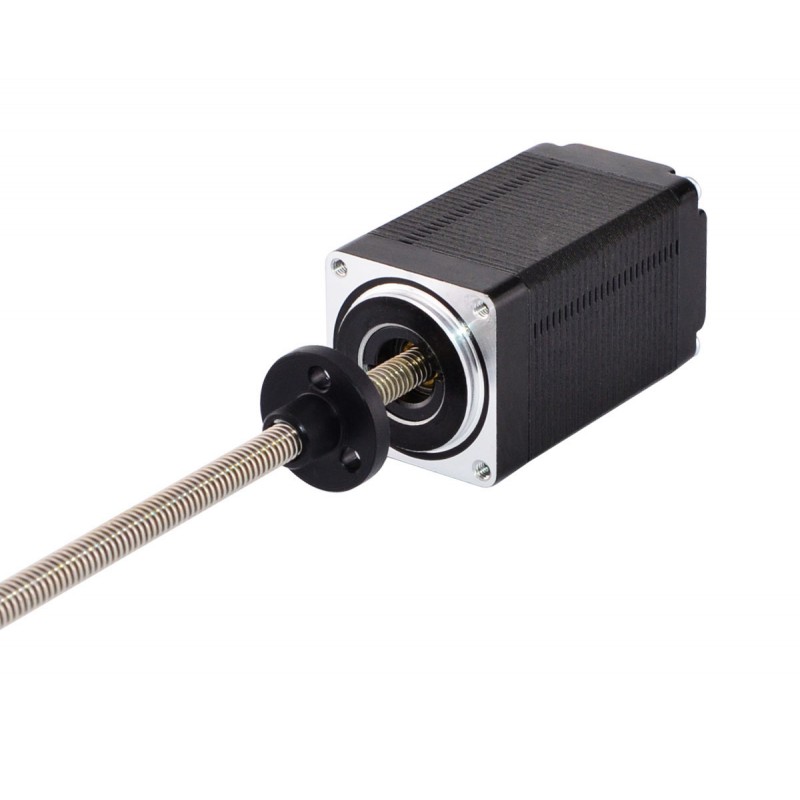

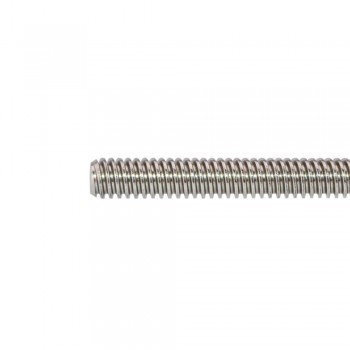

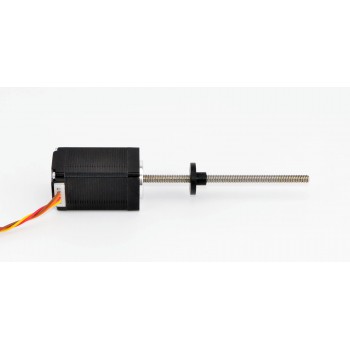

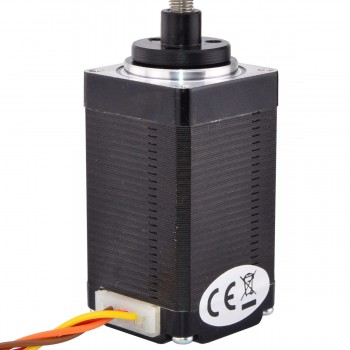

Ce modèle est un moteur pas à pas linéaire économique nommé actionneur linéaire externe Nema 11, la partie moteur est un moteur pas à pas Nema 23 de 56 mm 1,8 degré 2A. Il a été intégré avec une tige filetée Tr5x2 de 100 mm et un écrou à vis POM se déplaçant le long de la tige filetée.
Spécification électrique
- Numéro du modèle: 11LS20-0674E-100B
- Type de moteur: Moteur pas à pas linéaire external
- Angle par pas: 1,8 deg
- Couple de maintien: 12,0Ncm(17oz.in)
- Courant/phase: 0,67A
- Résistance de Phase: 9,2ohms
- Tension nominale: 6,2V
- Inductance de Phase: 5,7mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 28 x 28mm
- Longueur du moteur: 51mm
- Longueur de vis-mère: 100mm（3,937"）
- Diamètre de la vis-mère: Φ5mm（0,1969"）
- Résolution/pas: 0,01mm(0,0003937" )
- Résolution/lap: 2mm（0,0787"）
- Nombre de câble: 4
- Longueur de câble: 300mm
- Poids: 220g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil rouge
|
Fil marron
|
Fil jaune
|
Fil orange
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien (Ncm) | 12 |
| Couple de maintien (oz.in) | 17 |
| Inductance de Phase(mH) | 5,7 |
| Type de moteur | External |
| Résistance de Phase(ohm) | 9,2 |
| Courant Nominal (A) | 0,67 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 51 |
| Taille du cadre(mm) | 28x28 |
| Diamètre de la vis mère(mm) | 5 |
| Longueur de la vis mère(mm) | 100 |
| Révolution de plomb(mm) | 2 |
| Résolution/pas(mm) | 0,01 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 304 |
