Kit Moteur Pas à Pas 1 Axe en Boucle Fermée 1-OK2D42BH-24HS33 3,5 Nm 1,8 degrés (Moteur Nema 24 & Driver)
-
Manuels et Documentation:
Fiche de données:
Courbe de couple moteur:
Manuel du driver:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2024
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Kit Moteur Pas à Pas 1 Axe en Boucle Fermée 1-OK2D42BH-24HS33 3,5 Nm 1,8 degrés (Moteur Nema 24 & Driver)

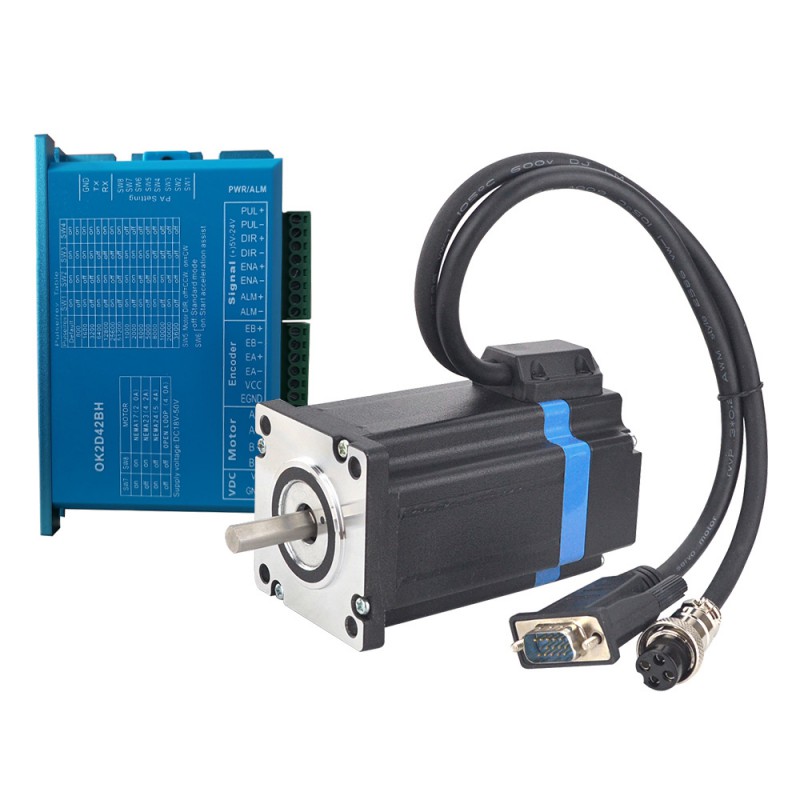

Ce kit CNC comprend:

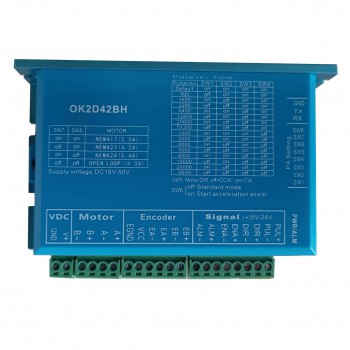

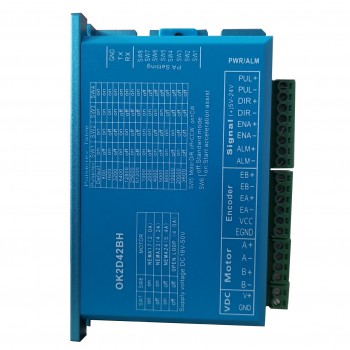

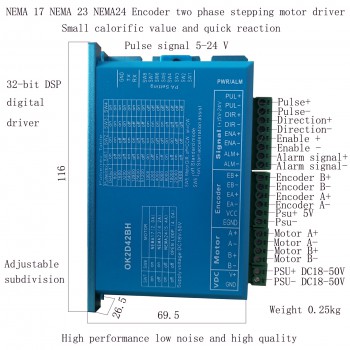

- 1 x Driver moteur pas a pas boucle fermée OK2D42BH pour moteur Nema 23 /24 (0-5,6A 18-70VCC)

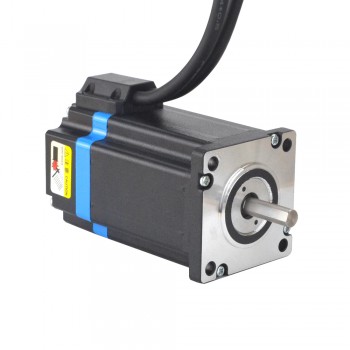

- 1 x Moteur pas à pas en boucle fermée Nema 24, encodeur 3,5 Nm, 1000CPR

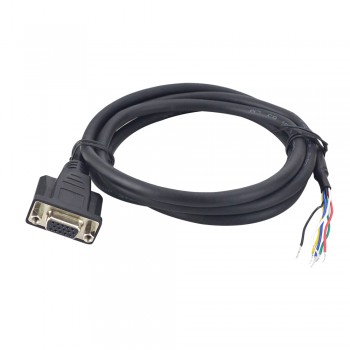

- 1 x Câble de d'extension d'encodeur RS232 femelle de 1,7 m pour moteur pas à pas en boucle fermée

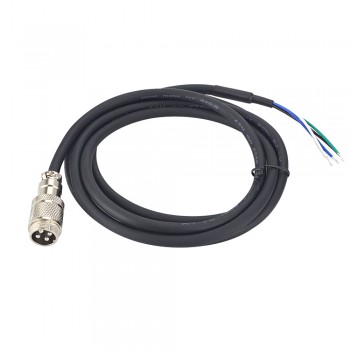

- 1 x Câble d'extension AWG20 de 1,7 m avec connecteur aviation GX16 pour moteur pas à pas en boucle fermée Nema 23 et 24
Spécification du moteur
- Numéro de pièce du fabricant: 24HS33-5804D-E1000
- Type de moteur: Stepper bipolaire
- Angle par pas: 1.8 deg
- Dimension de la bride: 60 x 60mm
- Couple de maintien: 3.5 N.m(495.74 oz.in)
- Courant/phase: 5.8 A
- Diamètre de l'arbre: Φ8 mm
- Longueur totale de l'arbre de D-cut: 25 mm
- Résistance phase: 0.62 ohm
- Inductance de Phase: 2 mH ± 20%(1KHz)
- Nombre de câble: 4
- Longueur de câble: 300 mm
- Tension de conduite : 5V
- Courant de sortie: 55mA
- Résolution : 1000ppr
- Signal de sortie : 2 canaux
- Diamètre d'alésage : Φ8mm
- Fréquence de sortie : ≤1 MHz
- Vitesse de fonctionnement : ≤5000 tr/min
- Protection IP : IP20
Connexion
|
A+
|
A-
|
B+
|
B-
|
|
Blanc
|
Vert
|
Bleu
|
Noir
|
Spécifications du driver
Modèle:OK2D42BH
Courant de crête de sortie: 0~5.6A
Tension d'entrée: +18~70VDC (Typical 36VDC)
Courant du signal logique: 7~16mA (Typical 10mA)
Fréquence d'entrée d'impulsion: 0~200kHz
Micropas (étapes/rév.):400~51200ppr
Courant codeur:50mA
Résistance d'isolement: 500MΩ
Poids:580g
Adoption d'une nouvelle puce DSP double cœur dédiée au contrôle moteur 32 bits;
Adopter des algorithmes avancés de contrôle de courant vectoriel, de vitesse et de position en boucle fermée;
Le rapport de courant statique et dynamique peut être réglé automatiquement;
Le moteur est livré avec un encodeur haute précision de 1000 lignes;
Entrée de signal différentiel isolée par optocoupleur;
La fréquence de réponse impulsionnelle peut atteindre jusqu'à 300KHZ;
Subdivisé en 16 réglages (200~51200) pour répondre aux exigences de la plupart des clients;
Il dispose de plusieurs fonctions de protection telles que les surintensités, les surtensions, les survitesses, les surchauffes et les erreurs de suivi excessives.
| CNC Kit Specification | |
|---|---|
| Nombre d'axes | Single Axis |
| Boucle ouverte/ Boucle fermée | Closed-loop |
| Spécification du moteur | |
| Couple de maintien (Ncm) | 350 |
| Couple de maintien (oz.in) | 495,74 |
| Inductance de Phase(mH) | 2 |
| Longueur de câble(mm) | 300 |
| Dimension de la bride | Nema 24 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 0,62 |
| Courant Nominal (A) | 5,8 |
| Diamètre de l'arbre(mm) | 8 |
| Longueur d'arbre(mm) | 25 |
| Angle par pas(°) | 1,8 |
| Spécification de l'encodeur | |
| Classe de protection | IP20 |
| Courant de sortie(mA) | 55 |
| Fréquence de sortie(MHz) | ≤1 |
| Signal de sortie | 2 Channels |
| Résolution(CPR) | 1000 |
| Vitesse de fonctionnement (tr/min) | ≤5000 |
